MEP Bandsäge

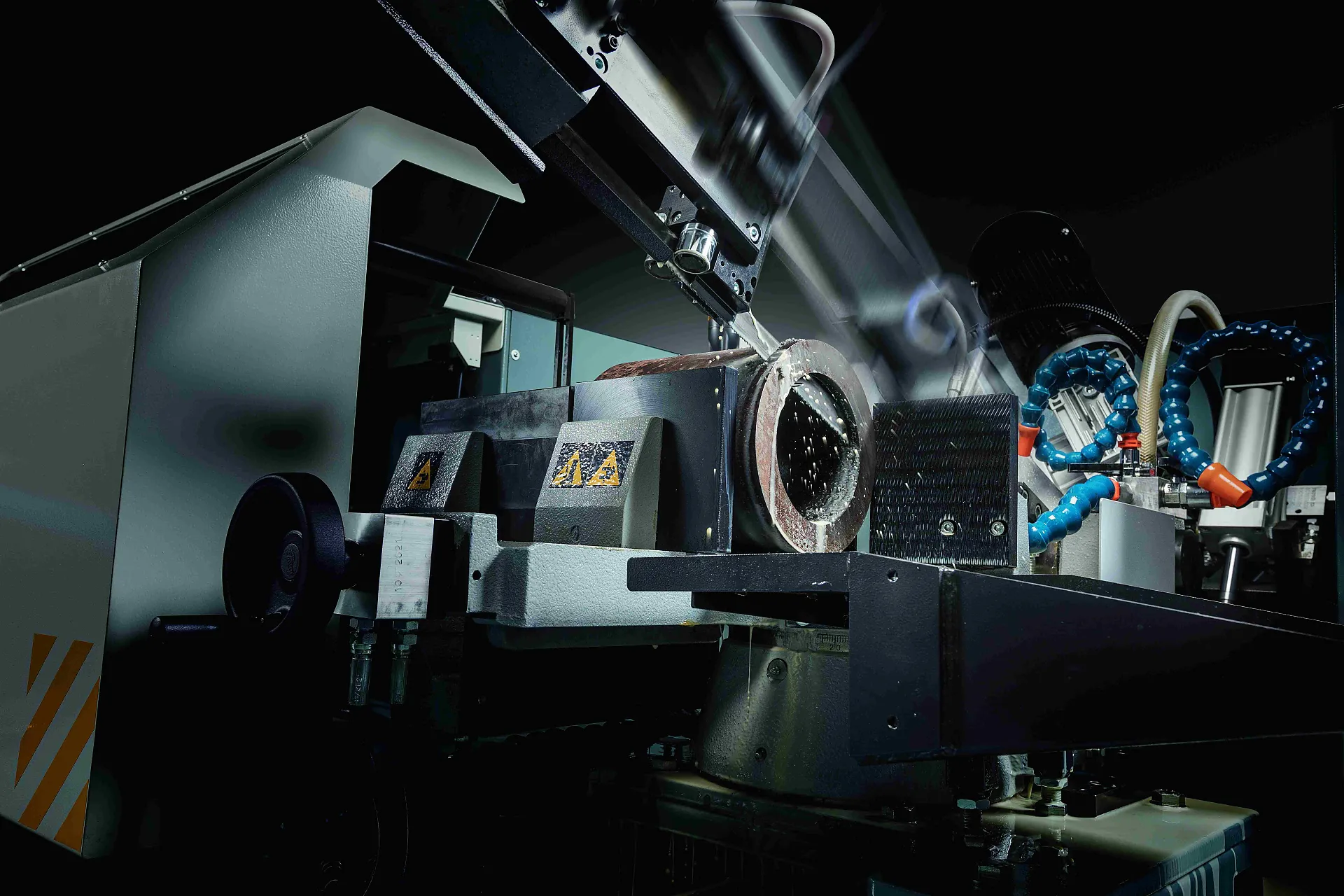

SHARK 331 NC 5.0 Spider

Katalog MEP Network

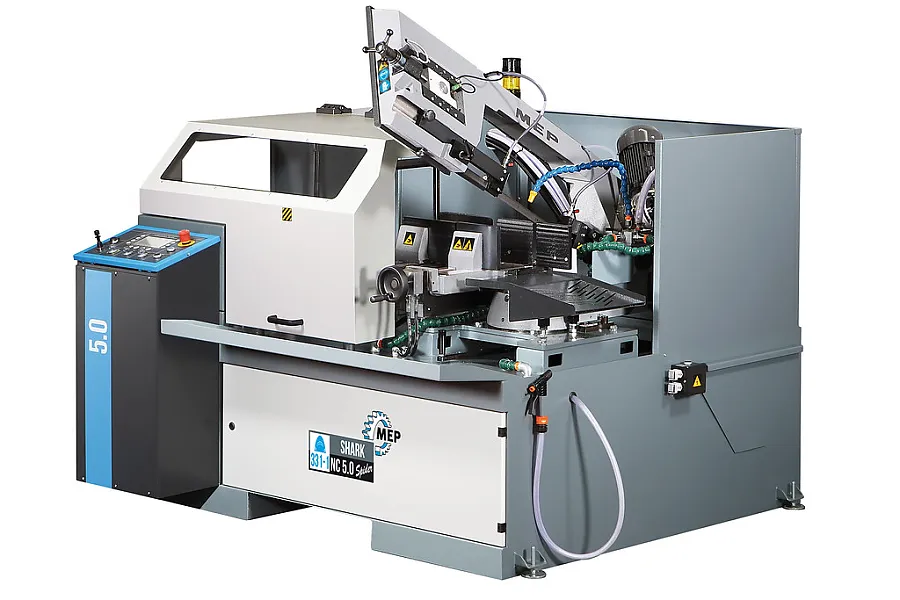

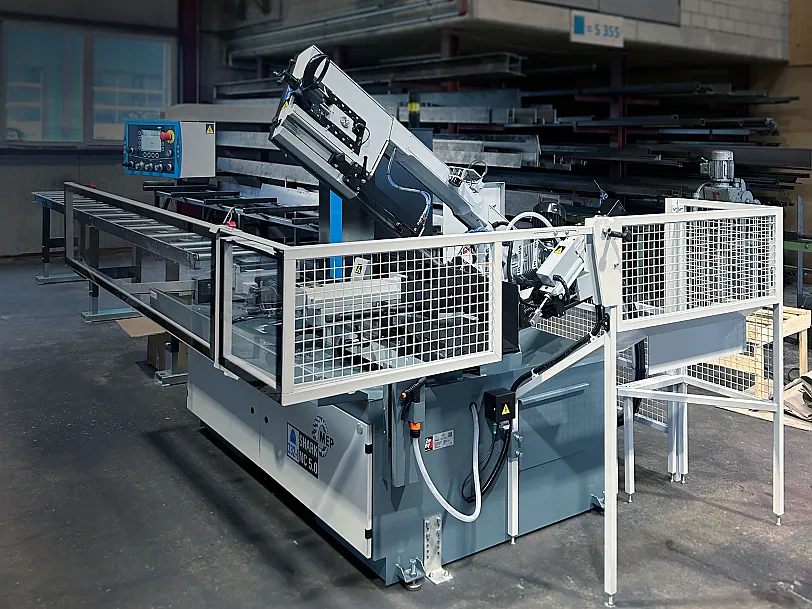

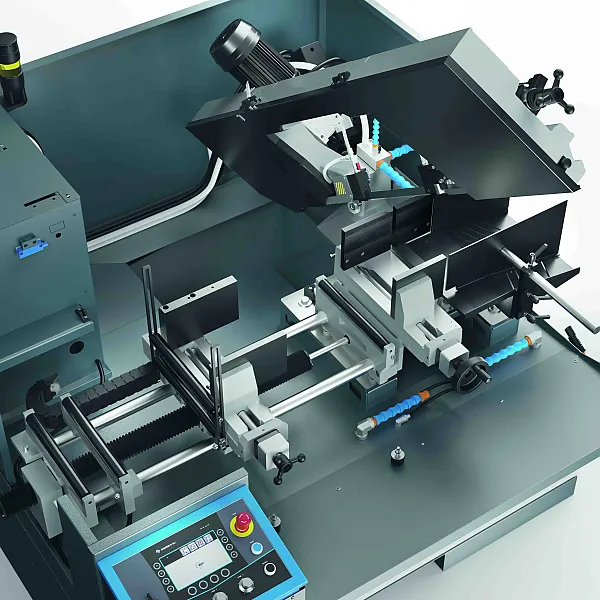

Elektrohydraulischer Bandsägevollautomat SHARK 331 NC 5.0 Spider mit zusätzlicher, halbautomatischer Funktion, für Schnitte von 0° bis 60° links.

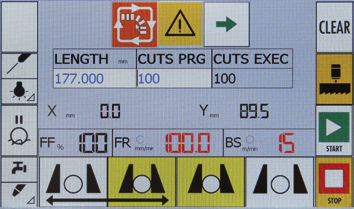

Kompakte Maschine mit der neuen, Windows «CE» basierten MEP 50 – Steuerung und 7” Touch-Screen-Display für die Verwaltung sämtlicher Maschinenparameter.

Facts

Automatisierung

vollautomatisch

Sägebandhöhe

27 mm

Werkstoffe

Eisenwerkstoffe (primär)

Max. Schnittbereich rund

280 mm

Max. Schnittbereich 4-kant

330 × 260 mm

Gehrungseinstellungen

manuell

Mindestreststücklänge

210 mm

Technische Daten

Schnittbereich

Rund

Quadrat

Rechteck

0°

Rund

280 mm

Quadrat

260 mm

Rechteck

330 × 260 mm

45°

Rund

260 mm

Quadrat

250 mm

Rechteck

270 × 200 mm

60°

Rund

180 mm

Quadrat

170 mm

Rechteck

170 × 170 mm

Höchste Produktionsleistung

Die Steuerung ermöglicht es, bis zu 100 Schneidprogramme mit jeweils unterschiedlichen
Mengen und Längen abzuspeichern und minimiert die Programmierzeit bei häufig ausgeführten Aufträgen.
Die automatisch erfasste Startposition des Sägekopfes verringert die Einstellzeit.
Die verstellbaren gusseisernen Blattführungsköpfe mit 4 WIDIA-Pads sorgen für eine höhere Stabilität und Lebensdauer des Sägeblatts.
Die einstellbare Vertikalrollenbahn ermöglicht das Bündelschneiden in einer einzigen Reihe.
Der Kühlmittelauffangbehälter ermöglicht die Rückgewinnung des Kühlmittels auch beim Schneiden
auf höchster Gehrung, dadurch wird der Abfall auf Null reduziert.

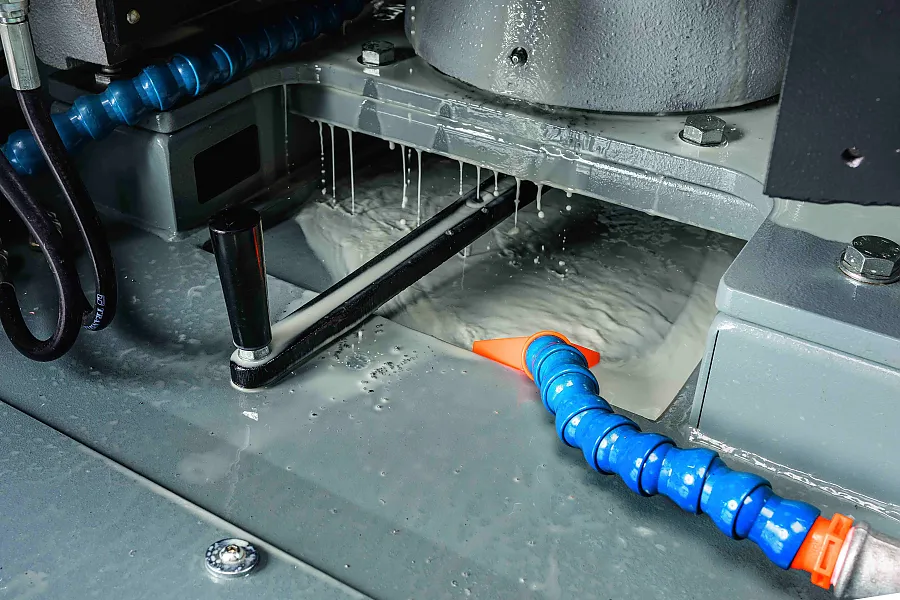

Das Spülsystem unter dem Schneidtisch vermeidet die Ansammlung von Spänen und damit die für die
manuelle Entfernung notwendigen Stillstandzeiten.

Höchste Präzision

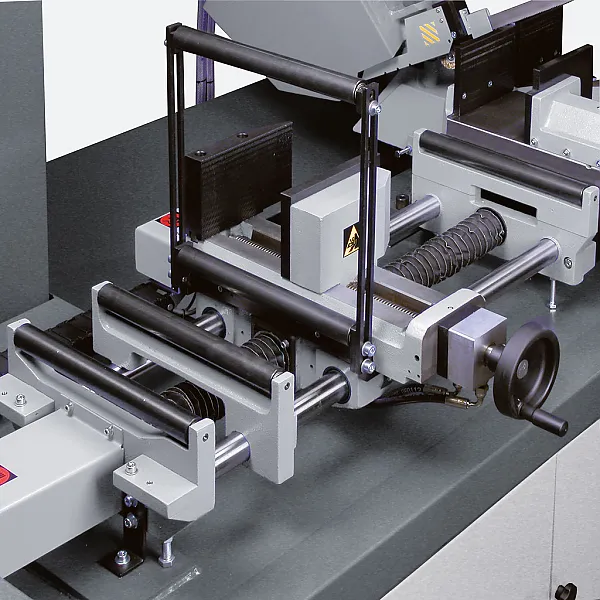

Der bewegung der Zuführerer Schraubstock mit Stepper Motor versichert die höchste Präzision an der
Position.
Der auf einem Axial-Rollenlager montierte Drehtisch sorgt für die gleichmäßige und präzise Drehung mit jeder Gehrung.
Die mechanischen Anschläge bei 0°, +45° und +60° mit Klemmvorrichtung für alle dazwischen liegenden Gehrungen gewährleisten die schnelle Positionierung des Sägekopfes.
Die auf dem Drehteller eingravierte Winkelskala ermöglicht es präzise Winkelschnitte innerhalb der Toleranzgrenzen und mit beliebiger Gehrung auszuführen.

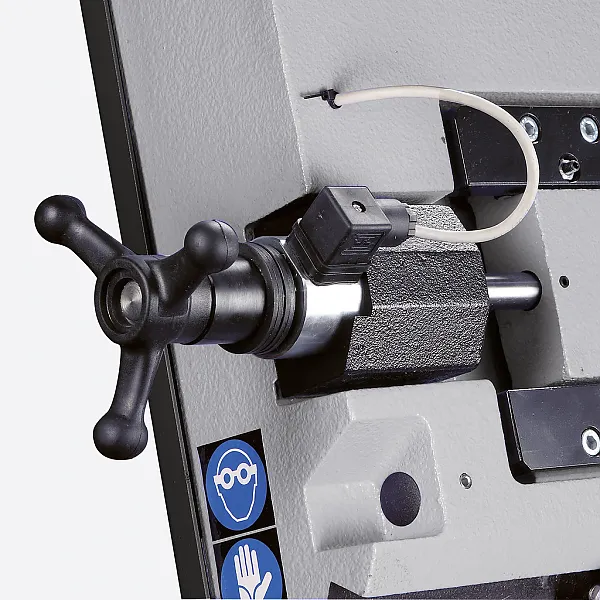

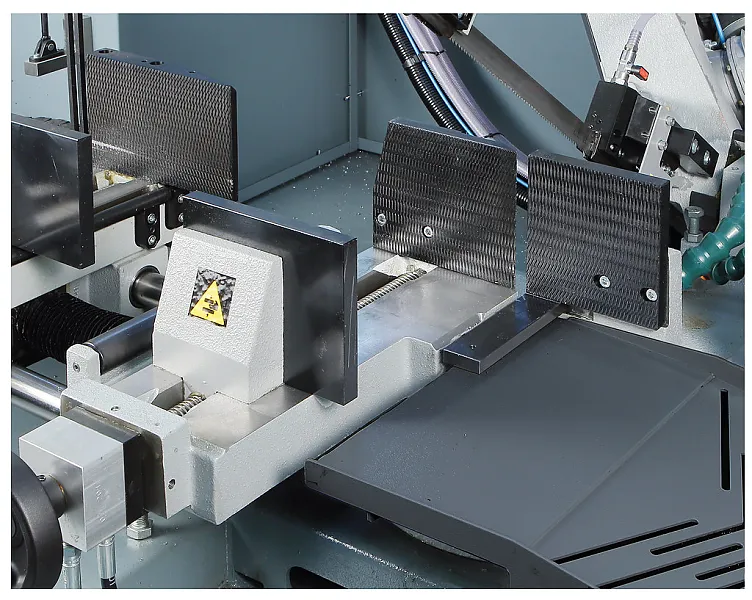

Die gerändelten Stahlbacken des Schneidschraubstocks ermöglichen das effiziente und sichere Einspannen auch beim Rohrschneiden.

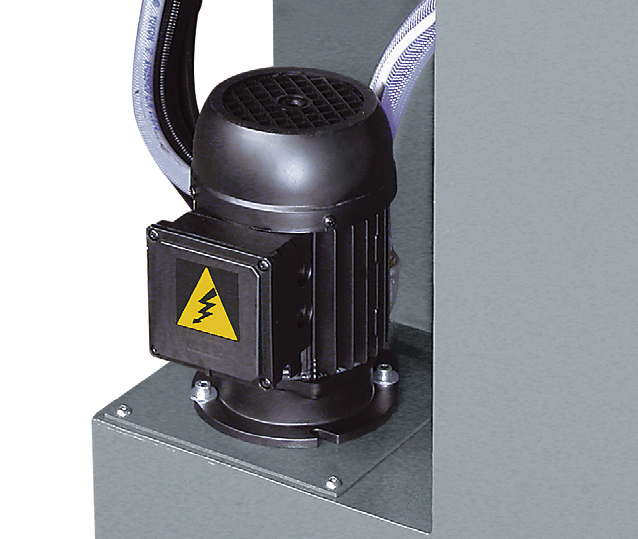

Der 2,2 Kw-Motor mit Vektorumrichter zur stufenlosen Einstellung der Blattdrehzahl von 15 bis 100 m/min ermöglicht es, die Sägeblattdrehzahl an das verarbeitete Material anzupassen.

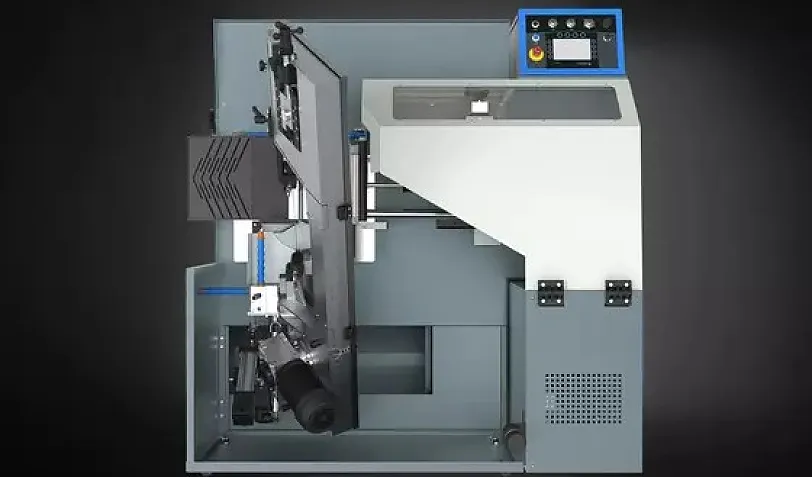

Super kompakt und höchste Sicherheit: in nur 3,5 Quadratmetern!

Die Sicherheit der Bediener ist gewährleistet durch die Perimeterschutz Vorrichtungen mit Sicherheitsverriegelungen.

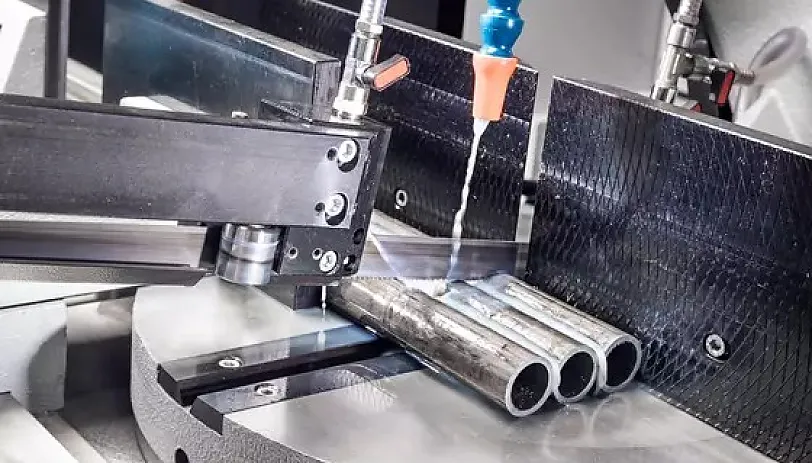

Adaptive Steuerung der Schnittkraft

Mit der adaptiven Schnittkraftsteuerung können Sie unter allen Bedingungen exzellente und präzise Schnitte, auch mit einem abgenutzten Werkzeug durchführen.

Industry 4.0 Ready - IOT

Mit dem optionalen IOT werden Datenerfassung und -nutzung optimiert, dadurch wird die Leistung der Metallsäge verbessert und die Lebensdauer des Werkzeugs gesteigert.
