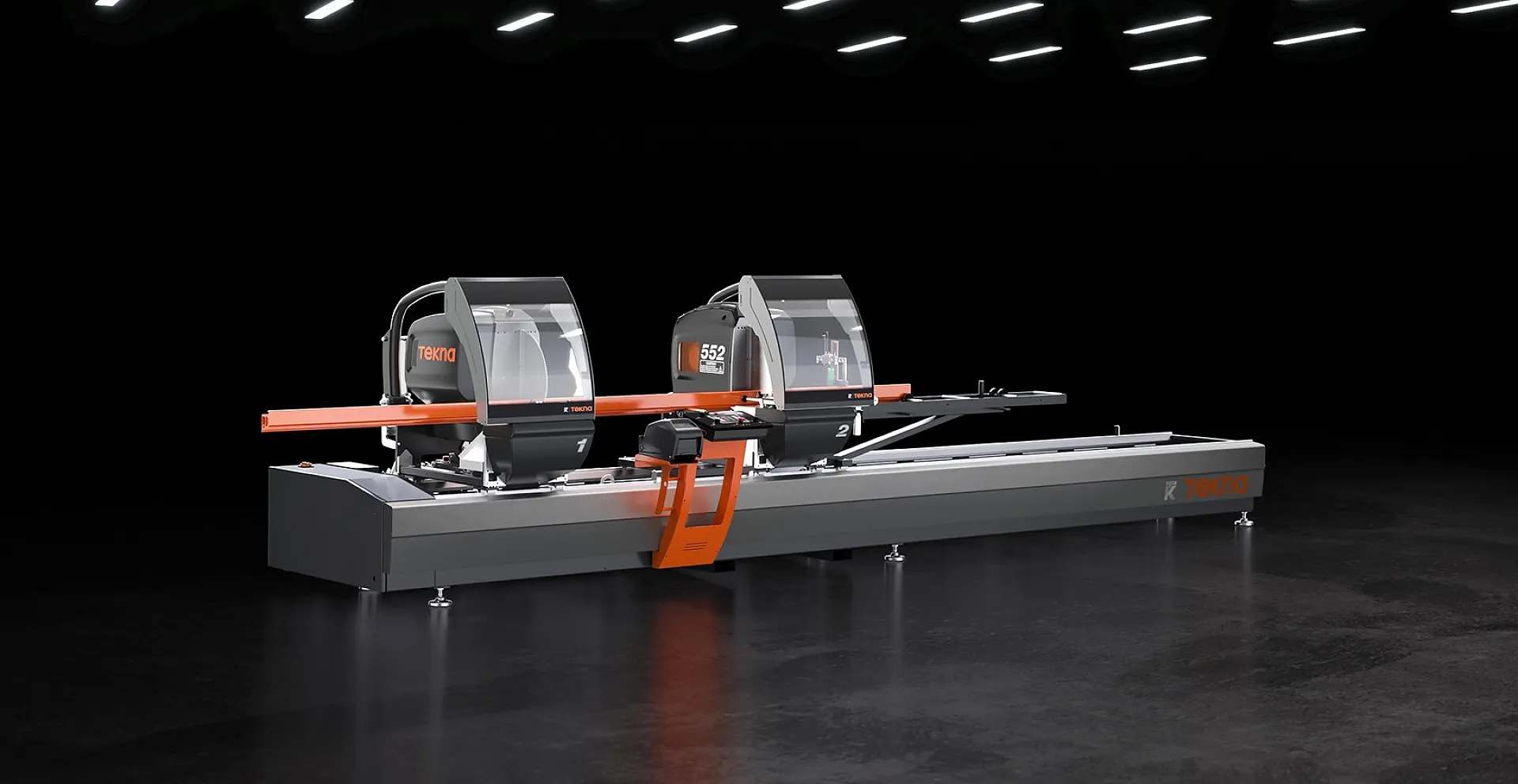

Tekna Doppelgehrungssäge
TKE 552
Elektronische Doppelgehrungssäge mit mittels NC-gesteuertem Brushless-Motor automatisch verfahrbarem Sägeaggregat. Pneumatisch gesteuerte Neigung der Sägeaggregate von 90° auf 22°30’ (nach aussen) auf zwei festen Positionen oder mit einem optionalen mechanischem Einstellsystem der Zwischenwinkel. Hydropneumatischer Sägeblattvorschub.
Tekna, made by Emmegi
Facts
Anzahl Achsen
1
Sägeblatt ⌀
550 mm
Werkstoffe
Nichteisenwerkstoffe
Innen °
90°
Aussen °
22° 30'
Schifterschnitt
Nein
Max. Tiefe
171 mm
Max. Höhe
405 mm

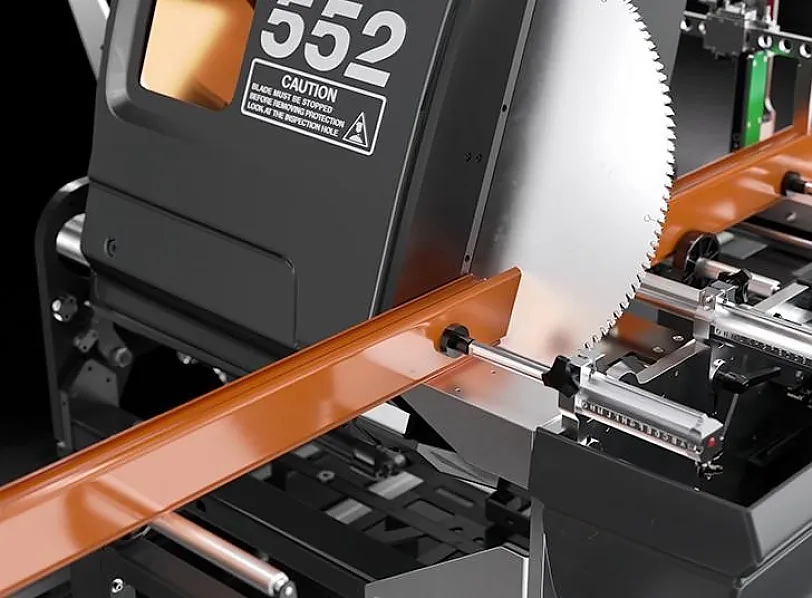

Profileinspannung
Das Einspannen des Profils für den Schnitt erfolgt extrem genau und sicher über zwei horizontale Niederhalter. Ist ein vertikales Einspannen erforderlich, insbesondere bei Spezialschnitten, steht ein patentiertes, horizontales Niederhaltersystem zur Verfügung, mit denen das Profil auf der Vertikalen eingespannt werden kann. Ein manuell positionierter Zwischenhalter stützt das Profil beim Schneiden beachtlicher Längen.

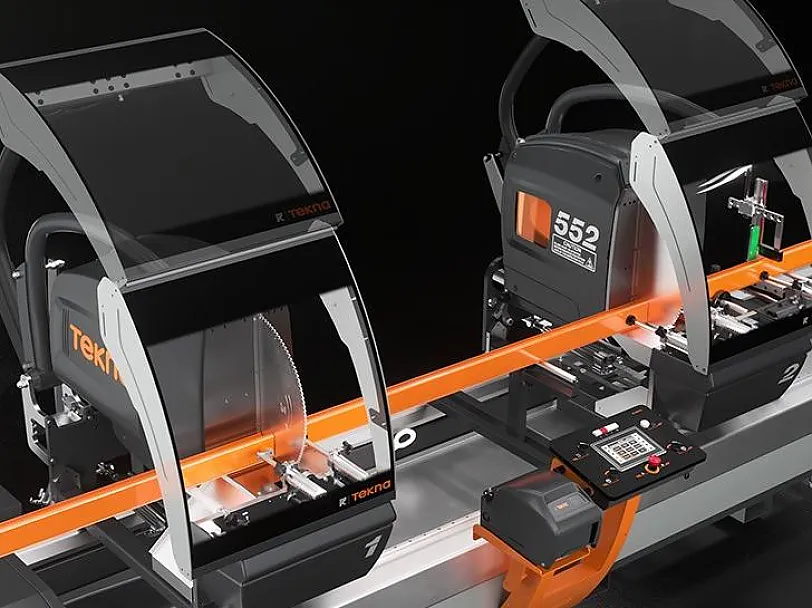

Schutzvorrichtungen Sägeaggregate
Zwei automatisch bewegte Schutzabdeckungen am Schneidaggregat schützen den Bearbeitungsbereich. Sie bestehen aus kratzfestem Polycarbonat und werden entsprechend den Schneidzyklen automatisch geöffnet und geschlossen. Die Betätigung erfolgt über einen Druckluftzylinder.

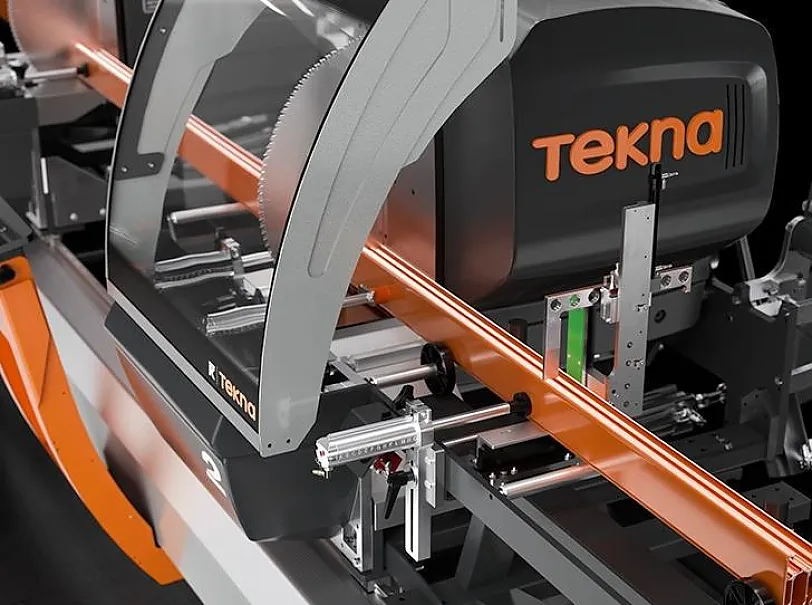

Be- und Entladen
Die Gärungssäge verfügt über eine Rollenbahn am beweglichen Sägeaggregat für das standardmässige Be- und Entladen. Als Option kann auf der Rollenbahn eine zusätzliche Spannvorrichtung zum Einspanne des Reststabs installiert werden sowie eine Vorrichtung zum Messen der Stärke des bearbeiteten Profils, wodurch eine automatische Korrektur des Schnittmasses entsprechend der tatsächlichen Abmessungen des Profils mit entsprechender Toleranz für die Oberflächenbehandlung, möglich ist.
.webp?m=1771417526 "Be- und Entladen")

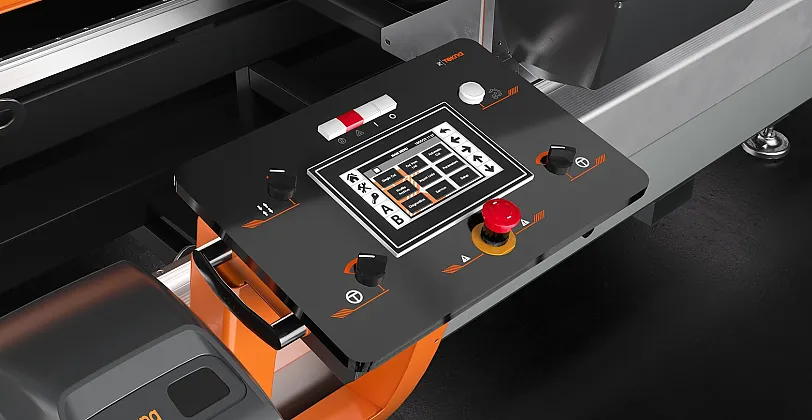

Steuerung
Die Bedientafel ist auf einem auf Lagern entlang der Maschinenfront verfahrenbaren Halter installiert und ermöglicht ein korrektes Positionieren der verfahrbaren Sägeaggregate entsprechend den spezifischen Anforderungen des Schneidevorgangs. Ausgestattet mit einem 7 Zoll-Touchscreen-Display und mit einer komplett individuell angepassten Software mit vielen Funktionen, die eigens für diese Maschine entwickelt wurden. Durch das Erstellen der Schnittlisten werden der Bearbeitungszyklus optimiert, der Ausschuss und die Dauer der Be- und Entladephasen der Teile reduziert.

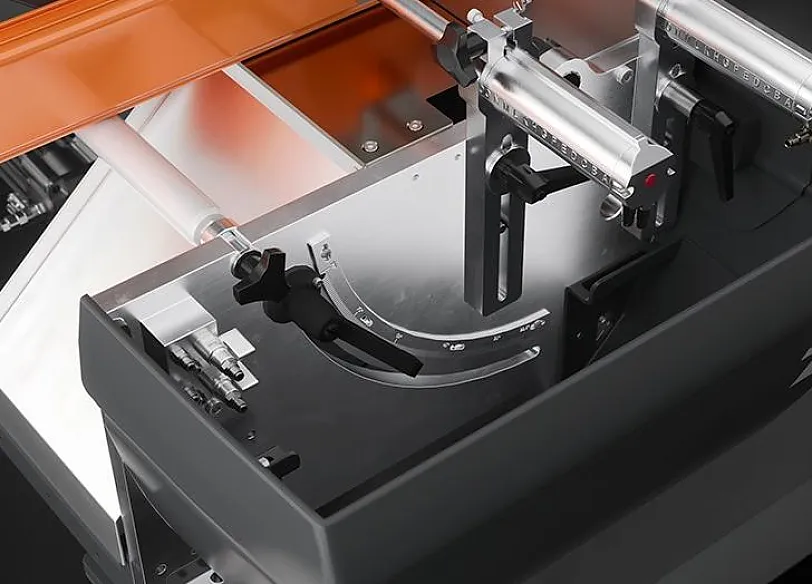

Zwischenwinkeleinstellung (Option)
Die Standard-Version ermöglicht Schnitte auf 45° und 22°30’ mit einer mechanischen Voreinstellung der Anläufe. Als Optional ist ein Einstellsystem der Neigung der Sägeaggregate in allen Zwischenwinkeln, was insbesondere bei unregelmässigen Schnitten nützlich ist. Bei Vorhandensein dieses Systems wird die gewünschte Neigung mechanisch über ein Handrad eingestellt; die SPS kann die Übereinstimmung zwischen der Position der Köpfe und den eingegebenen Neigungsdaten überprüfen, so dass der Schneidezyklus nur dann gestartet werden kann, wenn die Köpfe korrekt geneigt sind.

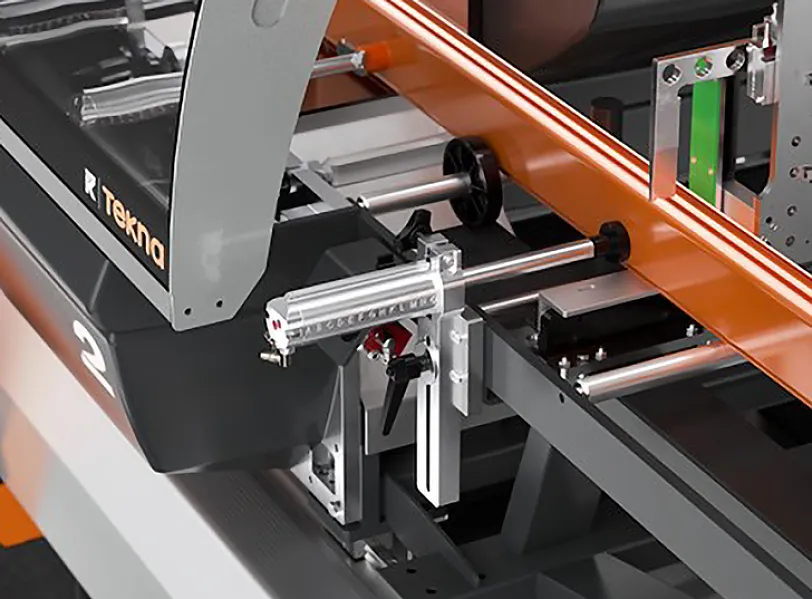

Zusätzliche Spanneinrichtung für Profilabstützung auf Rollenbahn des beweglichen Kopfes (Option)
Nach jedem Schnitt neigt das verbliebene Profilstück dazu, von der Rollenbahn zu fallen, wobei es gegen das Sägeblatt schlagen könnte, dass sich noch in der Schnittphase befindet. Diese Bewegung könnte sowohl das Stück selbst als auch das soeben zugeschnittene Stück beschädigen. Die zusätzliche Spanneinrichtung, die auf der Rollenbahn installiert ist, verhindert dieses Problem, da sie das Profil über die gesamte Zyklusdauer im eingespannten Zustand hält.
