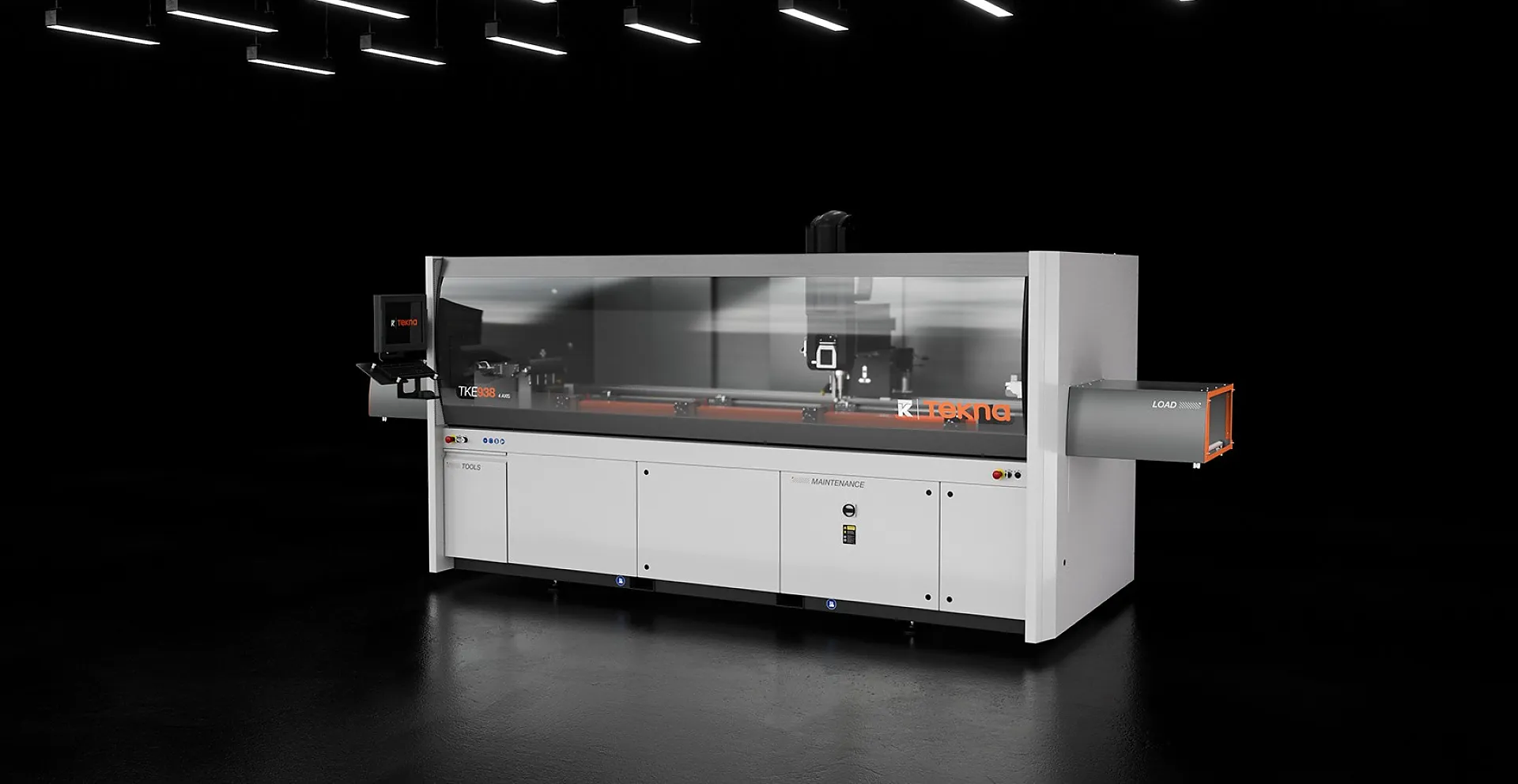

Tekna 4-Achs Stabbearbeitungszentrum
TKE 938
CNC-Bearbeitungszentrum mit 4 gesteuerten Achsen mit automatischer Werkzeugrotation, wodurch die Dreiseitenbearbeitung des Werkstücks ermöglicht wird. Sie eignet sich für die Bearbeitung von Profilstäben oder Teilen aus Aluminium, PVC, Leichtmetalllegierungen und Stahl bis 2 mm.
Facts
Anzahl Achsen
4
Material Art
Aluminium, PVC, Stahl
Trennen & Separieren
Nein
Max. X
3000 mm / 6000 mm (Überlängenfunktion)
Max. Y
250 mm
Max. Z
210 mm
Anz. Werkzeuge
8
Sägeblatt-Durchmesser
80 mm / 120 mm
Spindelleistung
4 kW
CNC-Bearbeitungszentrum mit 4 gesteuerten Achsen mit automatischer Werkzeugrotation, wodurch die Dreiseitenbearbeitung des Werkstücks ermöglicht wird. Sie eignet sich für die Bearbeitung von Profilstäben oder Teilen aus Aluminium, PVC, Leichtmetalllegierungen und Stahl bis 2 mm. Manueller Werkzeugwechsel, eine Werkzeugablagemöglichkeit mit 9 Plätzen steht frontseitig zur Verfügung. Optional kann die Maschine mit bis zu 2 automatischen Magazinen ausgestattet werden, welche jeweils 4 Plätze bieten und links bzw. rechts im Maschinenbett verbaut sind. Die Positionierung des Profils erfolgt durch einen links positionierten, pneumatischen Anschlag, die Blockierung durch 4 robuste Spanner, die mithilfe der Achse X automatisch positioniert werden. Durch die optionale Installation eines zweiten pneumatischen Anschlags auf der rechten Seite können Bearbeitungen von grossen Stangen, die doppelt so lang wie der Bearbeitungsbereich sind, durchgeführt werden. Alle CNC-Achsen sind Absolut-Achsen und erfordern beim Neustart der Maschine keine Nullsetzung. Ausserdem erleichtert eine bewegliche Arbeitsebene das Be- und Entladen des Werkstücks und vergrössert den bearbeitbaren Querschnitt beachtlich.

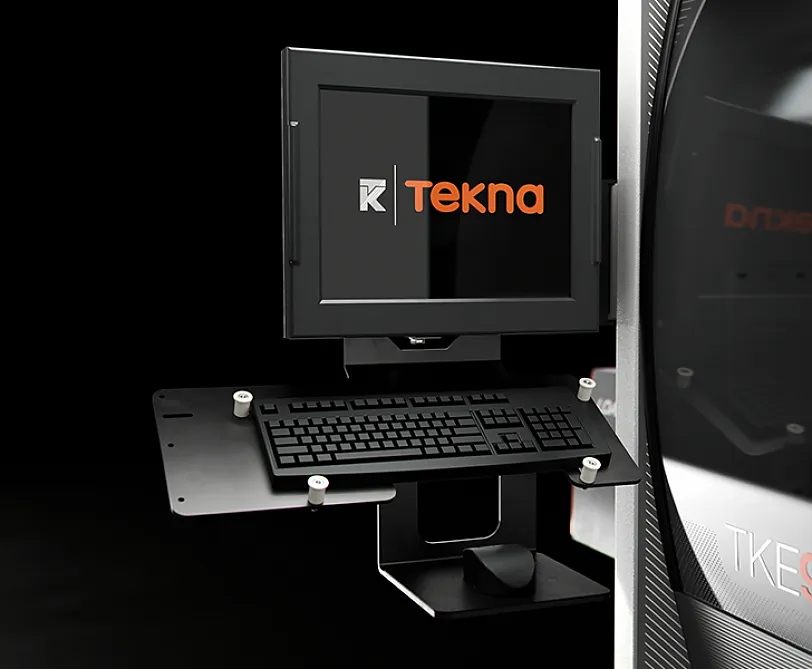

Bedienoberfläche
Mit der neuen Version der Steuerung mit hängender Bedieneroberfläche kann der Bediener den Bildschirm aus jeder Position einsehen, dank der Möglichkeit, den Monitor auf der vertikalen Achse drehen zu können. Die Bedienerschnittstelle hat ein 15”-Touchscreen-Display, das über alle notwendigen USB-Anschlüsse für die Verbindungen mit dem PC und der numerischen Steuerung von fern verfügt. Außerdem besitzt sie eine Bedientafel, Maus und Tastatur, sowie Anschlüsse für ein Barcodelesegerät und eine Fernsteuerung. Ist mit einem vorderen USB-Anschluss für den Datenaustausch ausgestattet.

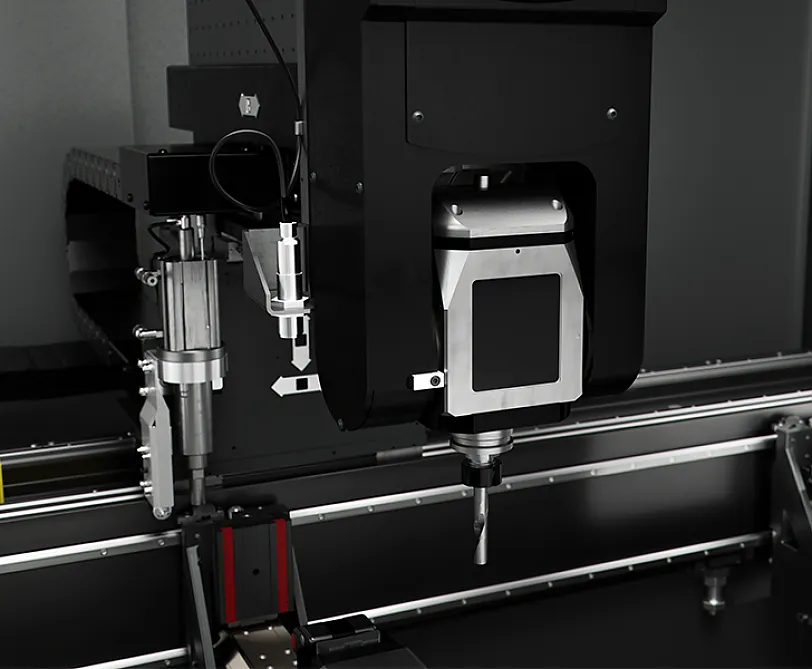

Frässpindel -M-
Die Frässpindel mit 4 kW in S1 kann eine Drehzahl von 20.000 U/min erreichen. Die Bewegung der Frässpindel entlang der A-Achse ermöglicht Drehungen von -90° auf +90°, sodass das Profil an 3 Seiten bearbeitet werden kann, ohne es neu positionieren zu müssen. Geeignet für Profilstäbe aus Aluminium, PVC und Leichtmetallen sowie für Stahl-Strangpressprofile bis 2 mm.

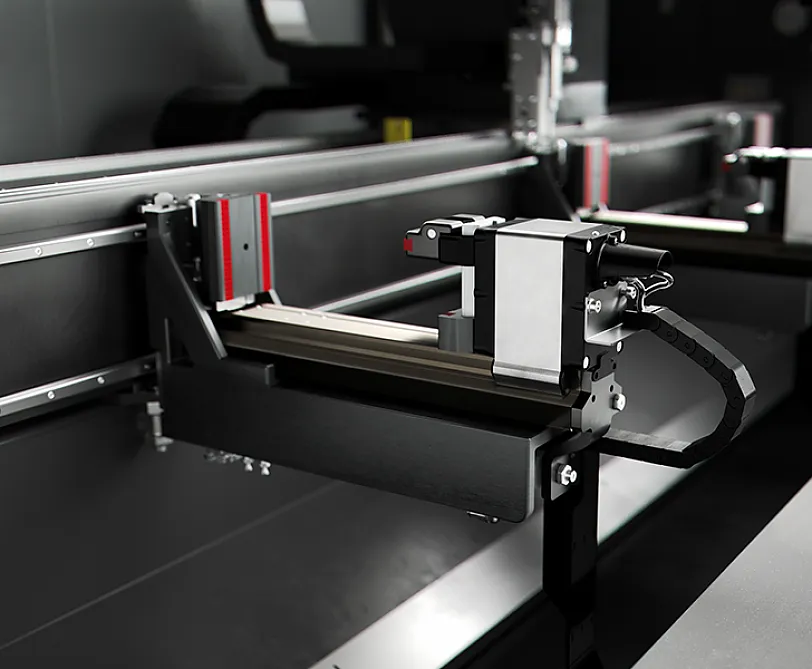

Spanneinrichtungen
Die Software der Maschine ist in der Lage, in Abhängigkeit von der Werkstücklänge und den auszuführenden Bearbeitungen das Positionierungsmass jeder Spanngruppe in absoluter Sicherheit zu bestimmen. Die automatische Positioniervorrichtung ermöglicht das Einkuppeln jeder Spanneinrichtung und deren Verstellung durch Verfahren des Schlittens. Dieser Vorgang erfolgt mit maximaler Geschwindigkeit und Präzision, vermeidet damit lange Zeiten sowie Kollisionsgefahren und gestaltet die Maschine auch für weniger erfahrene Bediener leicht nutzbar. Darüber hinaus werden durch einen beweglichen Arbeitstisch das Be- und Entladen des Werkstücks erleichtert und der bearbeitbare Querschnitt beachtlich vergrössert.

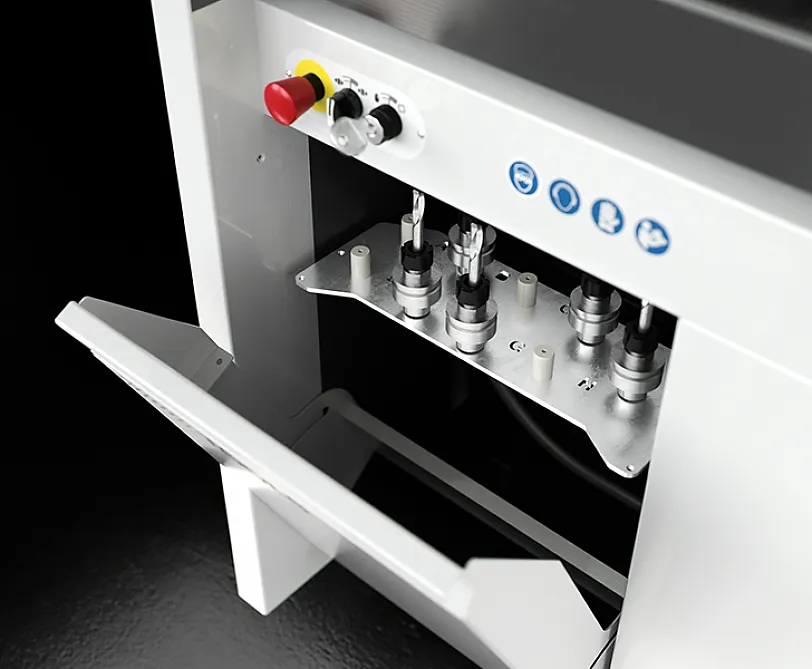

Manuelles Werkzeugmagazin
Das serienmässige, einziehbare Werkzeugmagazin nimmt 9 Werkzeugaufnahmekegel auf, die manuell entnommen und an der Spindel angebracht werden können. Die Positionsnummerierung ermöglicht die Identifizierung des vom HMI für jeden Bearbeitungsvorgang benötigten Werkzeugs. Das Magazin befindet sich an der Maschine in einer Position, die eine bequeme Handhabung durch den Bediener ermöglicht.

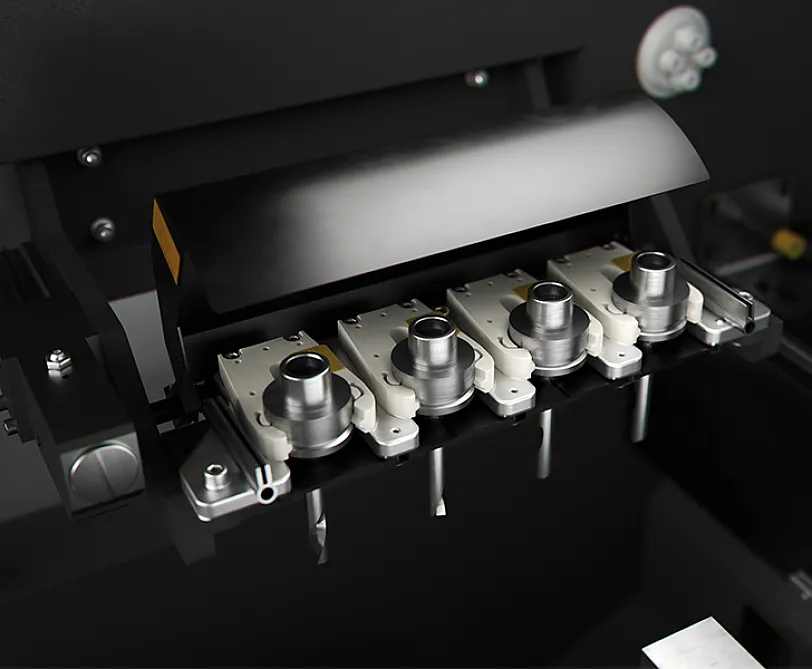

Linkes automatisches Werkzeugmagazine (Optional)
Die Maschine kann optional mit einem zusätzlichen automatischen Werkzeugmagazin ausgestattet werden, das sich auf der linken Seite der Kabine befindet. Es kann 4 Werkzeugwechsler mit den entsprechenden Werkzeugen aufnehmen und vom Bediener konfiguriert werden. Der Werkzeugwechsel wird von der CNC auf der Grundlage der programmierten Bearbeitungen verwaltet.

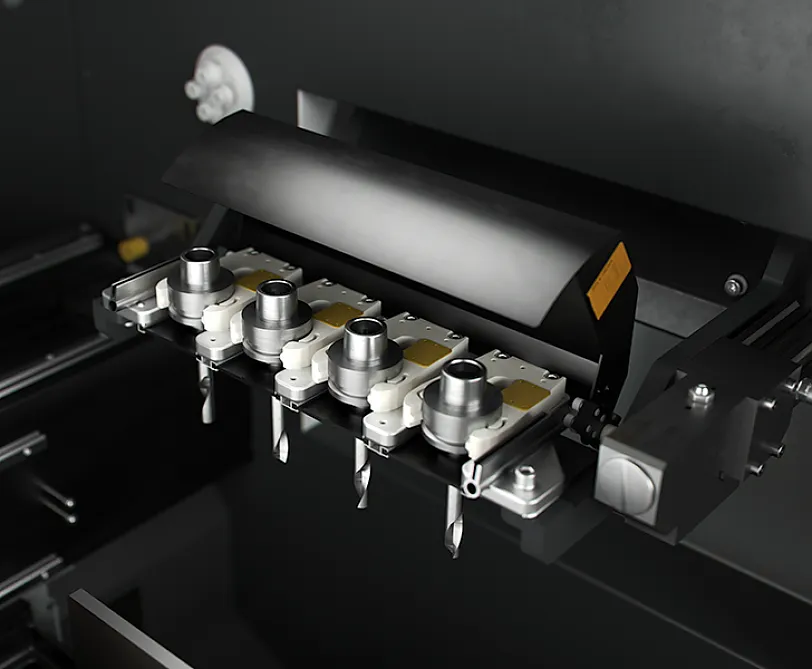

Rechtes automatisches Werkzeugmagazin (Optional)
Die Maschine kann optional mit einem zusätzlichen automatischen Werkzeugmagazin ausgestattet werden, das sich auf der rechten Seite der Kabine befindet. Es kann 4 Werkzeugwechsler mit den entsprechenden Werkzeugen aufnehmen und vom Bediener konfiguriert werden. Der Werkzeugwechsel wird von der CNC auf der Grundlage der programmierten Bearbeitungen verwaltet.

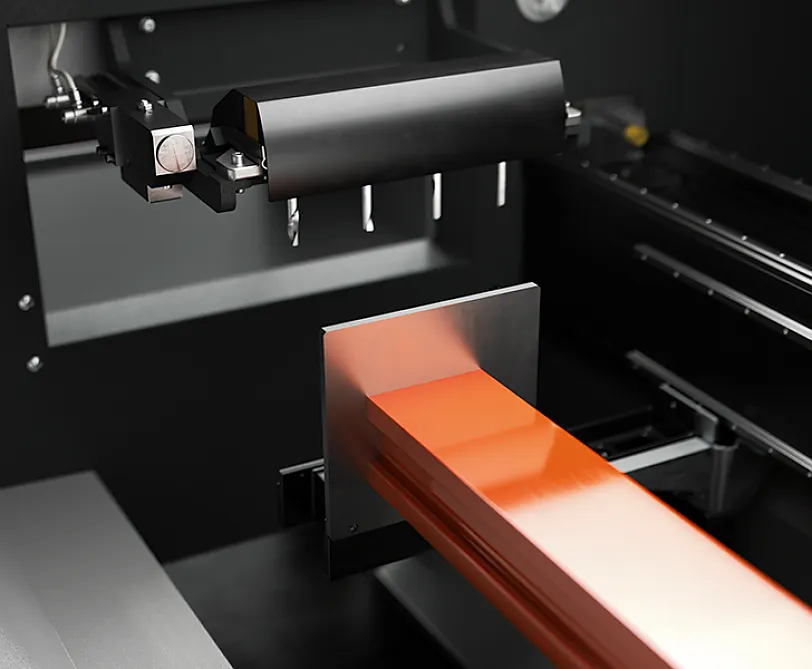

Linker pneumatischer Anschlag
Die Maschine ist mit einem robusten Anschlag für die Stabreferenz ausgestattet, der sich auf der linken Seite befindet. Der, von einem pneumatischen Zylinder betätigte Anschlag ist versenkbar und wird von der Maschinen-Software automatisch entsprechend den durchzuführenden Bearbeitungsvorgängen gewählt.

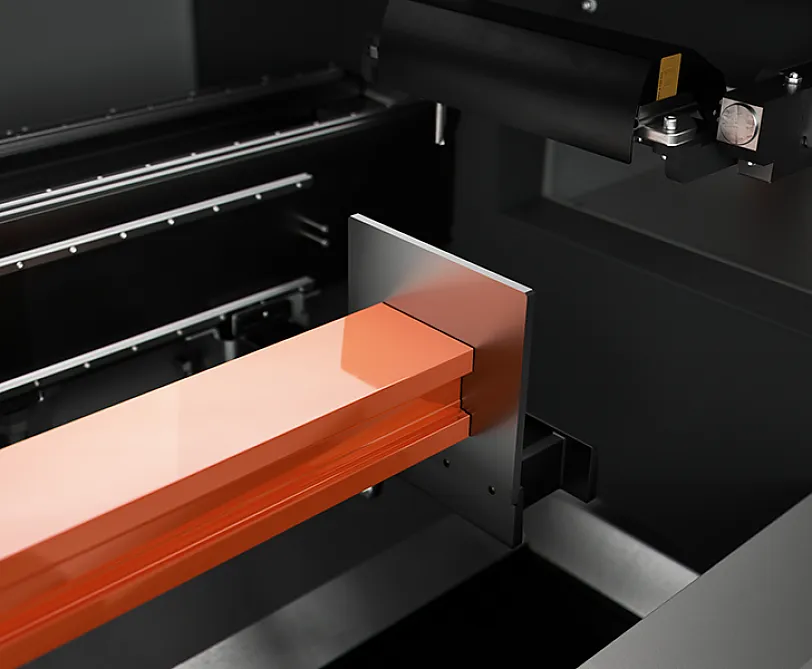

Rechter pneumatischer Anschlag (Optional)
Es ist auch möglich, einen Anschlag auf der rechten Seite der Maschine zu montieren. Der, von einem pneumatischen Zylinder betätigte Anschlag ist versenkbar und wird von der Maschinen-Software automatisch entsprechend den durchzuführenden Bearbeitungsvorgängen gewählt. Der Vorteil des Doppelanschlags besteht darin, dass ein Profilstab oder ein Abschnitt für die Bearbeitung von besonders langen Profilen neu positioniert werden kann.

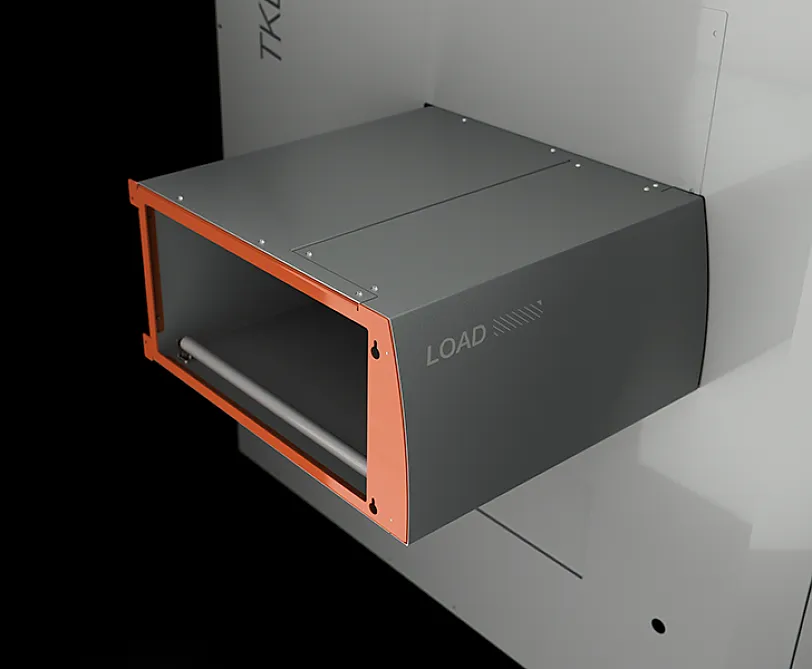

Tunnel (Optional)
Die Maschine kann Stäbe mit Übermass bis zum doppelten Nennarbeitsbereich bearbeiten. Für diese Art der Bearbeitung ist es erforderlich, die Maschine mit einem seitlichen Schutztunnel auszustatten, um die Sicherheit des Bedieners auch in der Nähe der seitlichen Öffnungen der Kabine zu gewährleisten.
