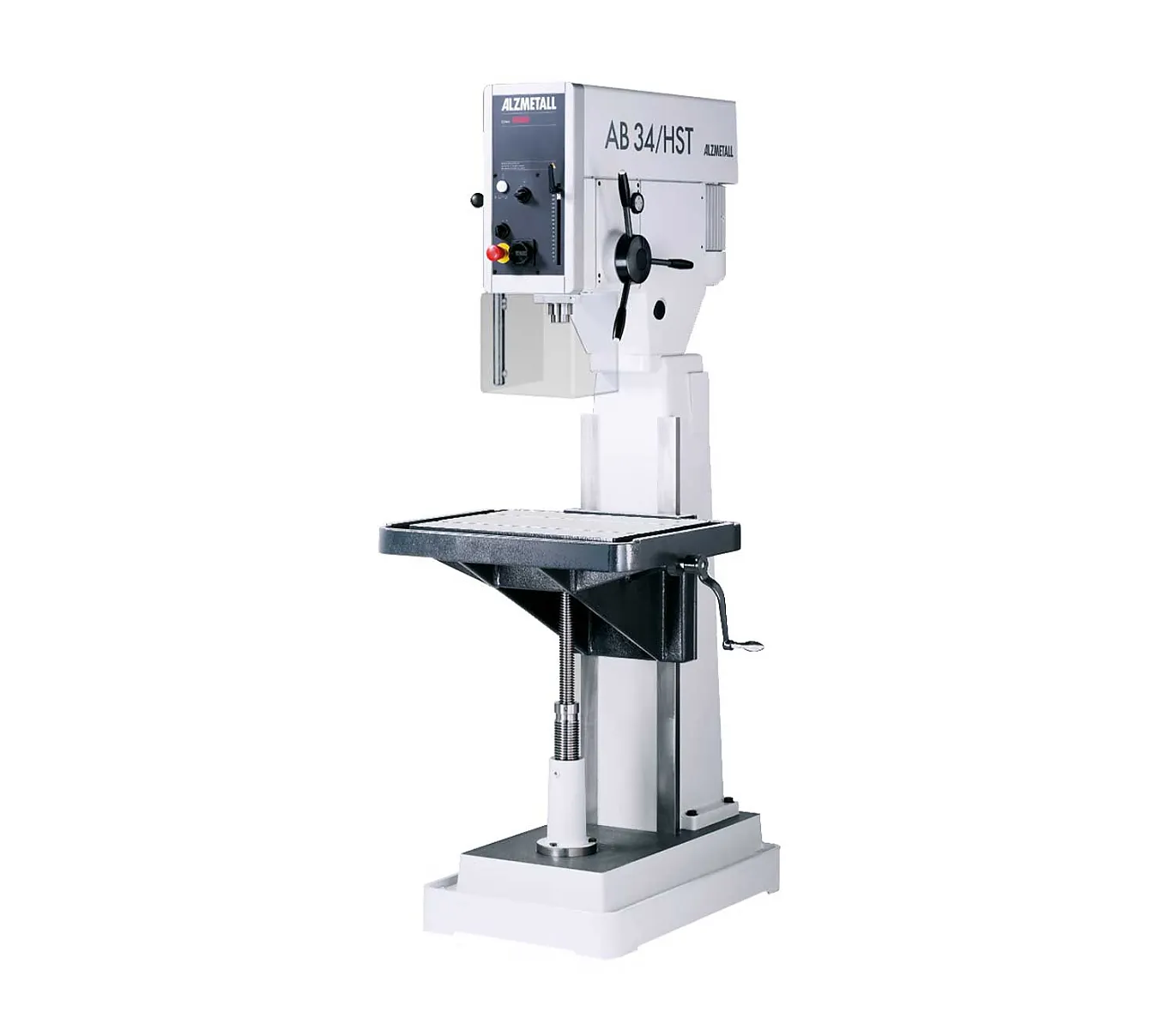

Alzmetall Halbständerbohrmaschine
AB 34/HST

Name: AB 34/HST
Brand: Alzmetall
Availability: PreOrder

Katalog Alzmetall Bohrmaschinen – Classic Baureihen Katalog Alzmetall Bohrmaschinen – iTRONIC Baureihen

Die AB 34 in HST-Ausführung verfügt über ein Bohrvermögen von 34mm. Der Maschinentisch ist in der HST-Bauweise über zwei Führungen vertikal geführt und zusätzlich durch einen Zylinder verstärkt, sodass auch schwere Werkstücke sicher bearbeitet werden können. Da der Tisch in der Horizontalachse nicht schwenkbar ist, bleibt der Nullpunkt der Z-Achse bei der Höhenverstellung immer an der gleichen Ausgangsposition. Die Baureihe findet ihren Einsatzbereich in Industriebetrieben, Reparaturwerkstätten und Metallbau. Der automatische Spindelvorschub wird über einen elektromagnetischen Knopf im Drehkreuz aktiviert. Dies führt zu einem ergonomischen Arbeiten und sorgt für präzise sowie gleichmässige Bohrungen.

Facts

Bohrleistung Stahl

40 mm

Max. Gewinde in Stahl

M24

Säulendurchmesser

290 mm

Ausladung

330 mm

Spindelhub

160 mm

Drehzahl

100–1800min / 70–1800min

Vorschub

0,1 – 0,2 – 0,3 – 0,4 mm/U

Fliessbohren

nein

Gewicht

760 kg

Anzeige (Touch / konventionell)

nein

Optionen:

Machen Sie Ihre AB 34/HST durch passende Optionen noch Effizienter.

Gewindeschneideinrichtung
LED-Maschinenleuchte
Kühlmittelanlage
Bohrtiefen-Feineinstellung und -Festanschlag

Gewindeschneidfunktion (Optional)

Die Maschine kann mit der Zusatzoption zum Gewindeschneiden ausgerüstet werden. Nach erreichen der eingestellten Anschlagtiefe wechselt die Steuerung automatisch die Drehrichtung und ein Gewinde ist in Sekundenschnelle und in höchster Präzision erstellt.

Massive Halbständerbauweise

Die Bohrmaschinen von Alzmetall überzeugen durch eine massive Graugusskonstruktion, die höchste Steifigkeit und aussergewöhnliche Dämpfungseigenschaften garantiert. Die langlebigen Kernkomponenten aus Grauguss bieten optimale Schwingungsdämpfung und sichern eine konstante Genauigkeit über viele Jahre.

Die zusätzliche Halbständerbauweise erlaubt hohe Tischbelastungen und ergibt eine präzis geführte Verfahrung des Maschinentisches ohne seitliche Versätze.

Automatischer Vorschub mit Magnetkupplung

Der gesteuerte Vorschub optimiert den Spanbildungsprozess und sorgt für einen gleichmässigen Spanabtrag beim Bohren. Der Werkzeugverschleiss kann dadurch reduziert und die Oberflächenqualität für ein präzises Loch verbessert werden. Zudem erlaubt er dem Bediener, sich auf die Überwachung des Bohrprozesses zu konzentrieren, was zu Zeitersparnis und höherer Sicherheit führt.

Der automatische Vorschub wird ergonomisch über einen Knopf auf dem Drehkreuz zugeschaltet und verfügt über vier Vorschubübersetzungen. Die Zuschaltung des Vorschubs erfolgt anhand einer Magnetkupplung, welche durch erneute Betätigung des Knopfs oder nach Erreichen der Tiefenbegrenzung wieder gelöst wird.

Automatischer Vorschub mit Magnetkupplung

Leistungsstarke Antriebskonzepte

Bewährtes und sehr langlebiges Antriebskonzept mit Kegelscheibensätzen und Riementrieb, auch kombiniert mit 2-Stufenkupplung oder Zahnradgetriebe. Die stufenlose Übersetzung mittels eines Riemens sorgt für hohes Drehmoment speziell im niedrigen Drehzahlbereich. Dies ist wichtig bei Bearbeitungen in schweren Materialien. Zudem wirkt dieses Antriebskonzept Stosshemmend und sorgt für eine geräuscharme Umgebung.
