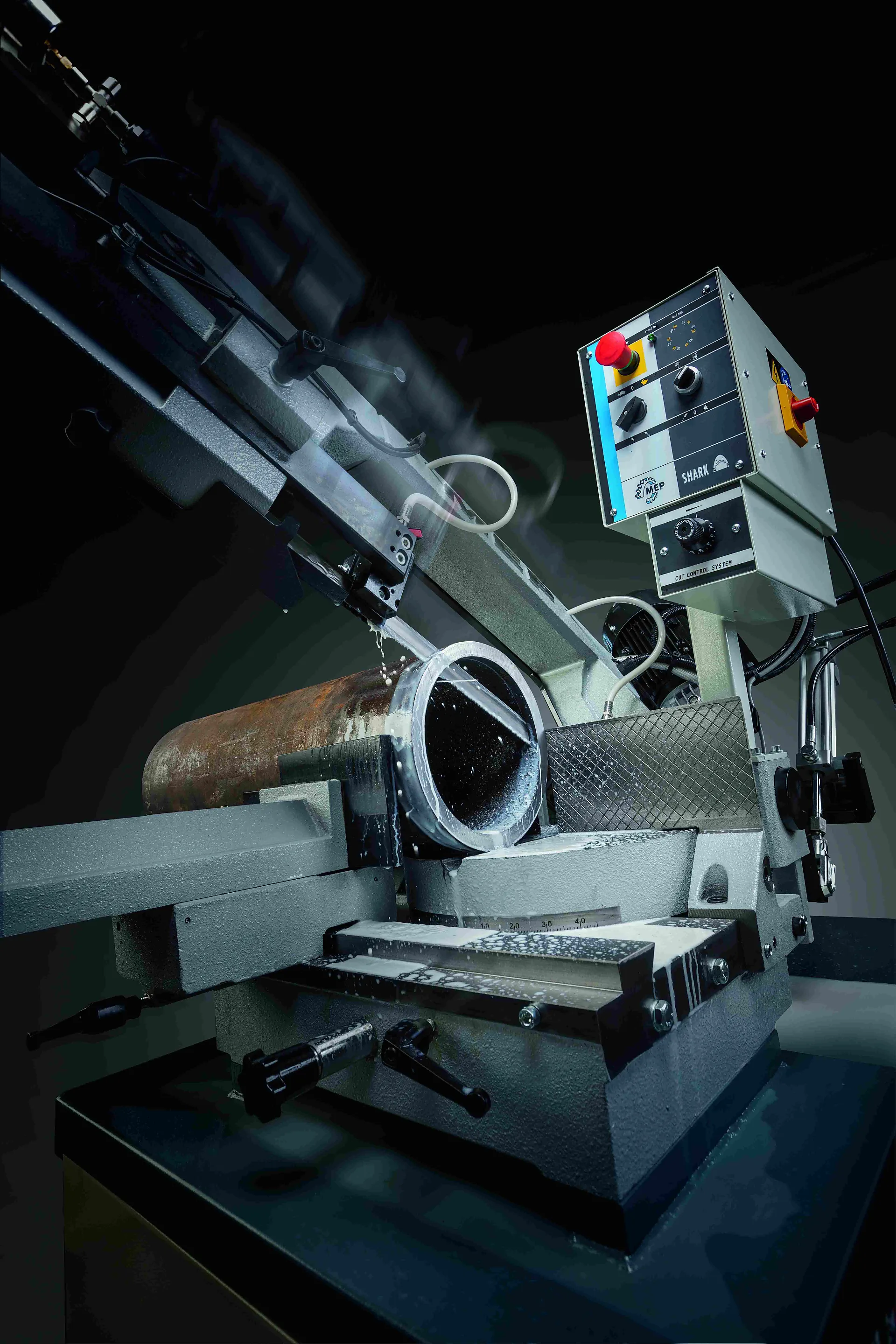

MEP Metallbandsäge
SHARK 282 CCS / MA

Katalog MEP Network

SHARK 282 CCS MA, Handbandsäge zum Schneiden von Metallen auf Gehrung von -45° bis +60°.
Mit dem CCS (Cut Control System) sind neben den manuellen Schnitten auch Einzelschnitte ohne Bediener möglich. Das Öffnen und Schliessen des Schraubstocks erfolgt über ein handbetätigtes Schaltventil.

8'420.00 CHF

inkl. MwSt, FCA Schaffhausen
ab Lager

Offertanfrage

Facts

Automatisierung

manuell (aut. Absenkung)

Sägebandhöhe

27 mm

Werkstoffe

Eisenwerkstoffe (primär)

Max. Schnittbereich rund

250 mm

Max. Schnittbereich 4-kant

280 × 220 mm

Gehrungseinstellungen

manuell

Mindestreststücklänge

–

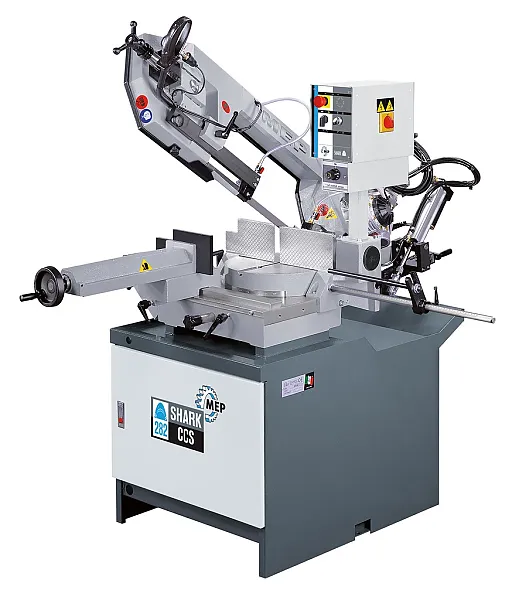

Universelle Metallbandsäge mit beidseitiger Gehrung

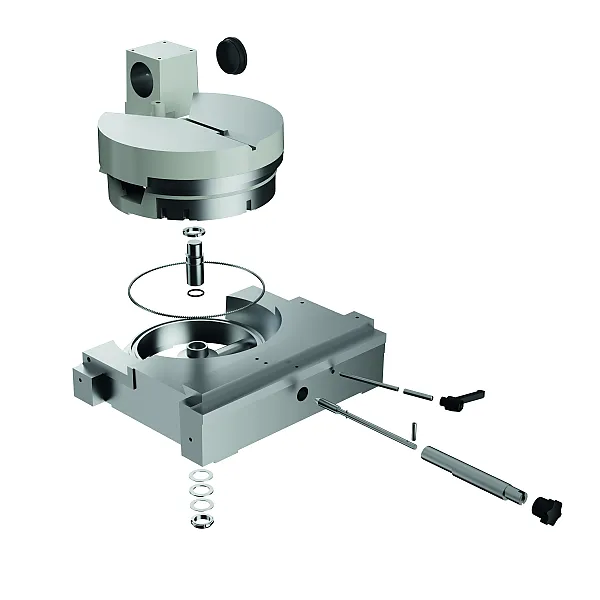

Aufbau Metallbandsäge Shark mit Komoponenten aus Grauguss für die Reduktion von Vibrationen während dem Sägen

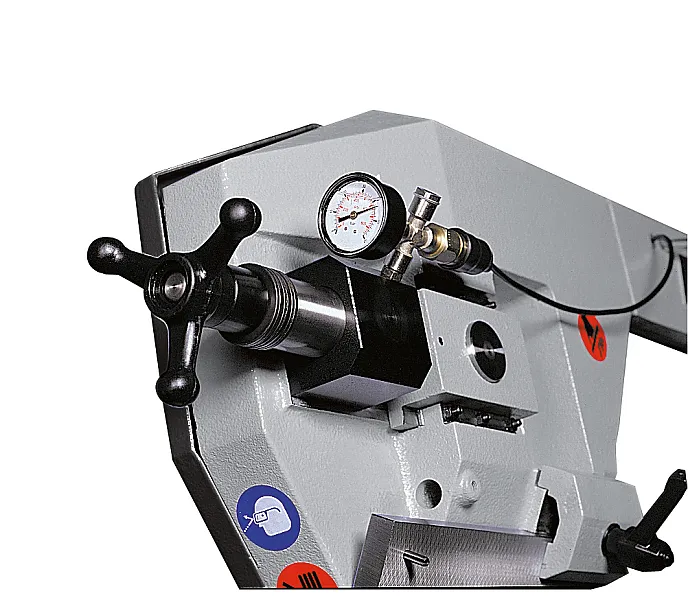

Die Sägebandspannung kann manuell eingestellt werden. Die effektive Spannung wird mittels Manometer am Sägerahmen der Metallbandsägeangezeigt.

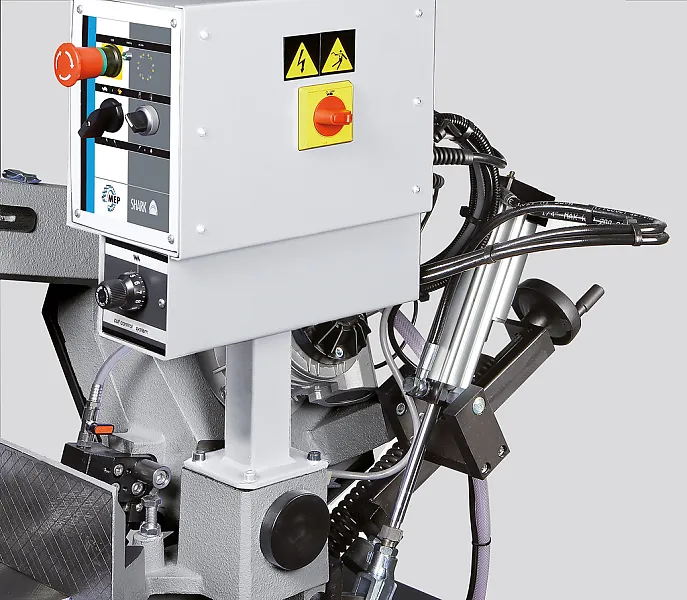

Umschaltung zwischen halbautomatischer und manueller Absenkung des Sägerahmens der Metallbandsäge

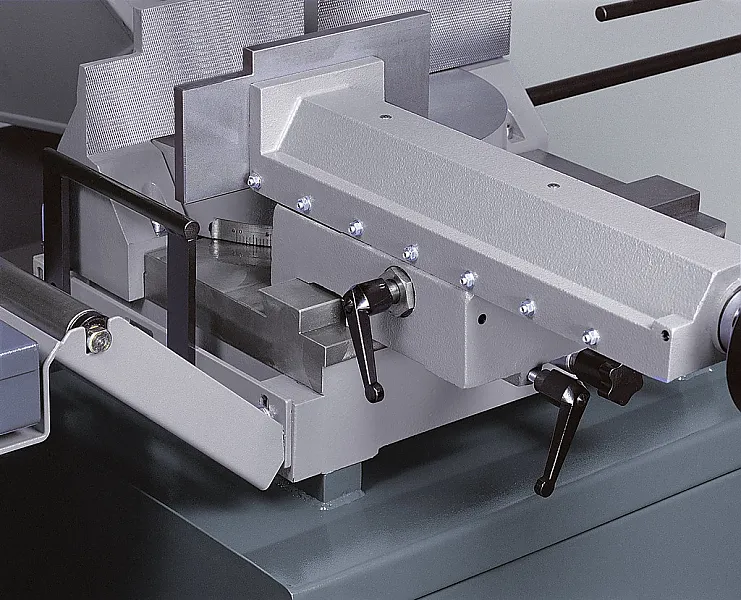

Der Schraubstock der Metallbandsäge ist mittels T-Nuten verschiebbar.

Technische Daten

Schnittbereich

Rund

Quadrat

Rechteck

0°

Rund

250 mm

Quadrat

220 mm

Rechteck

280 × 200 mm

45° links

Rund

230 mm

Quadrat

200 mm

Rechteck

220 × 200 mm

60° links

Rund

120 mm

Quadrat

80 mm

Rechteck

140 × 80 mm

45° rechts

Rund

200 mm

Quadrat

170 mm

Rechteck

200 × 140 mm

Hochbelastbar

Die Doppelfeder zur Führung des Sägekopfes sorgt für maximale Bewegungssteifigkeit.
Die grosse Arbeitsfläche sorgt für Stabilität und Sicherheit beim Schneiden.
Der gusseiserne Sägeblatt-Spannschlitten sorgt für eine einfache Einstellung und einen über lange Zeit gleichmässigen Lauf.
Die leistungsstarke Kühlmittelpumpe sorgt für die konstante Kühlung und Schmierung des Blattes.

Extrem flexibel

Der auf einem vorgespannten Axial-Rollenlager montierte Drehtisch ermöglicht die einfache und gleichmässige Drehung mit jeder Gehrung, ohne dass der Tisch bei Winkelschnitten eingeschnitten wird.
Die mechanischen Anschläge bei -45°, +0°, +45° und +60° mit Klemmvorrichtung für alle dazwischen liegenden Gehrungen gewährleisten die schnelle Positionierung des Sägekopfes.
Das Schnellentriegelungssystem ermöglicht es, den Schneidschraubstock einfach von Hand.
Zu öffnen/schliessen. Die rechts und links vom Sägekopfes längs verschiebbare Einspanneinheit ermöglicht es, auch präzise Winkelschnitte sicher auszuführen.
Der Druckmesser für die Sägeblattspannung ermöglicht die schnelle und zeitnahe Kontrolle der Spannung.
Der automatische Tiefgang des Sägekopfs (CCS - Cut Control System) ermöglicht zusätzlich zu einer manuellen Sägebearbeitung auch einzelne Sägebearbeitungen ohne Maschinenwärter. Hierzu muss der Maschinenwärter die gewünschte Funktion über einen Wählschalter auf der Bedienkonsole einstellen.

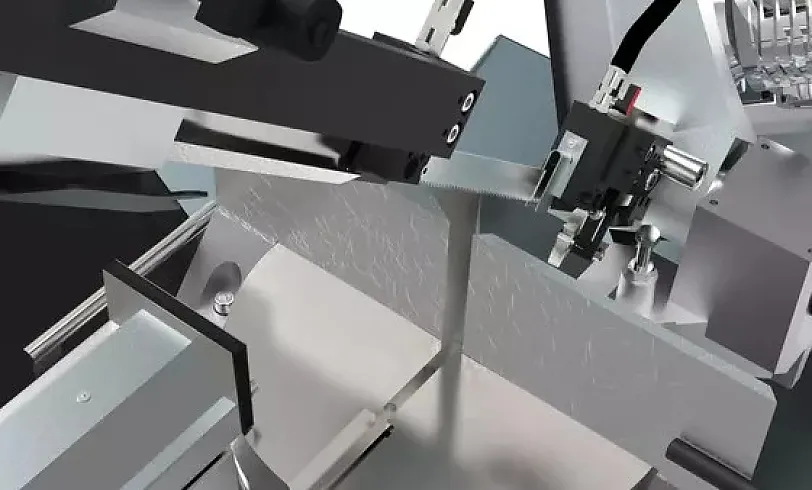

Gusseisen

Der Sägekopf, der Schneidtisch und der Schraubstock aus Gusseisen, absorbieren die beim Schneiden entstehenden Vibrationen und verlängern die Lebensdauer des Sägeblatts.

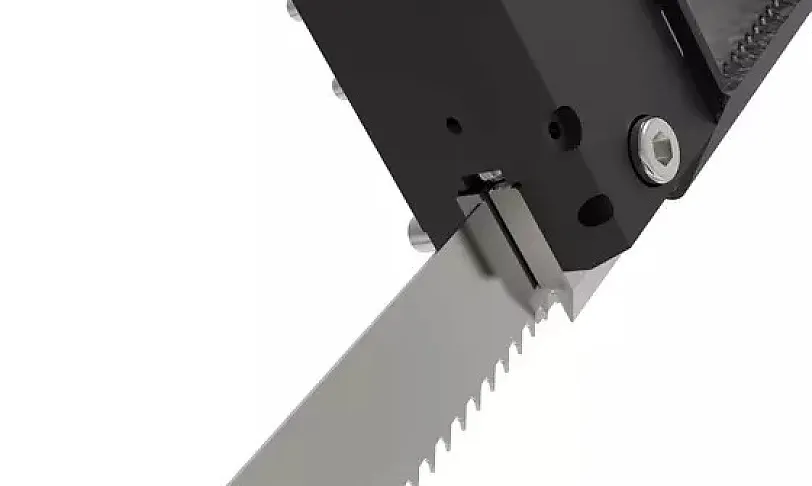

Hartmetall-Blattführungsleisten

Die einstellbaren und extrem verschleissfesten Blattführungsleisten aus Hartmetall, gewährleisten eine längere Lebensdauer des Sägeblatts und eine gleichbleibende Schnittpräzision.

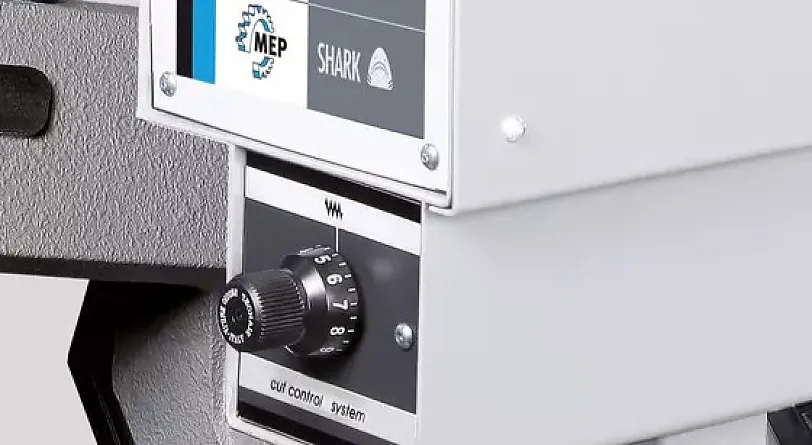

CCS System

Das CCS-System ermöglicht die Ausführung von Einzelschnitten ohne Bediener - der Sägekopf sinkt durch Schwerkraft. Das Material wird automatisch von der Maschine geschnitten, sobald der Bediener den Zyklus startet.
