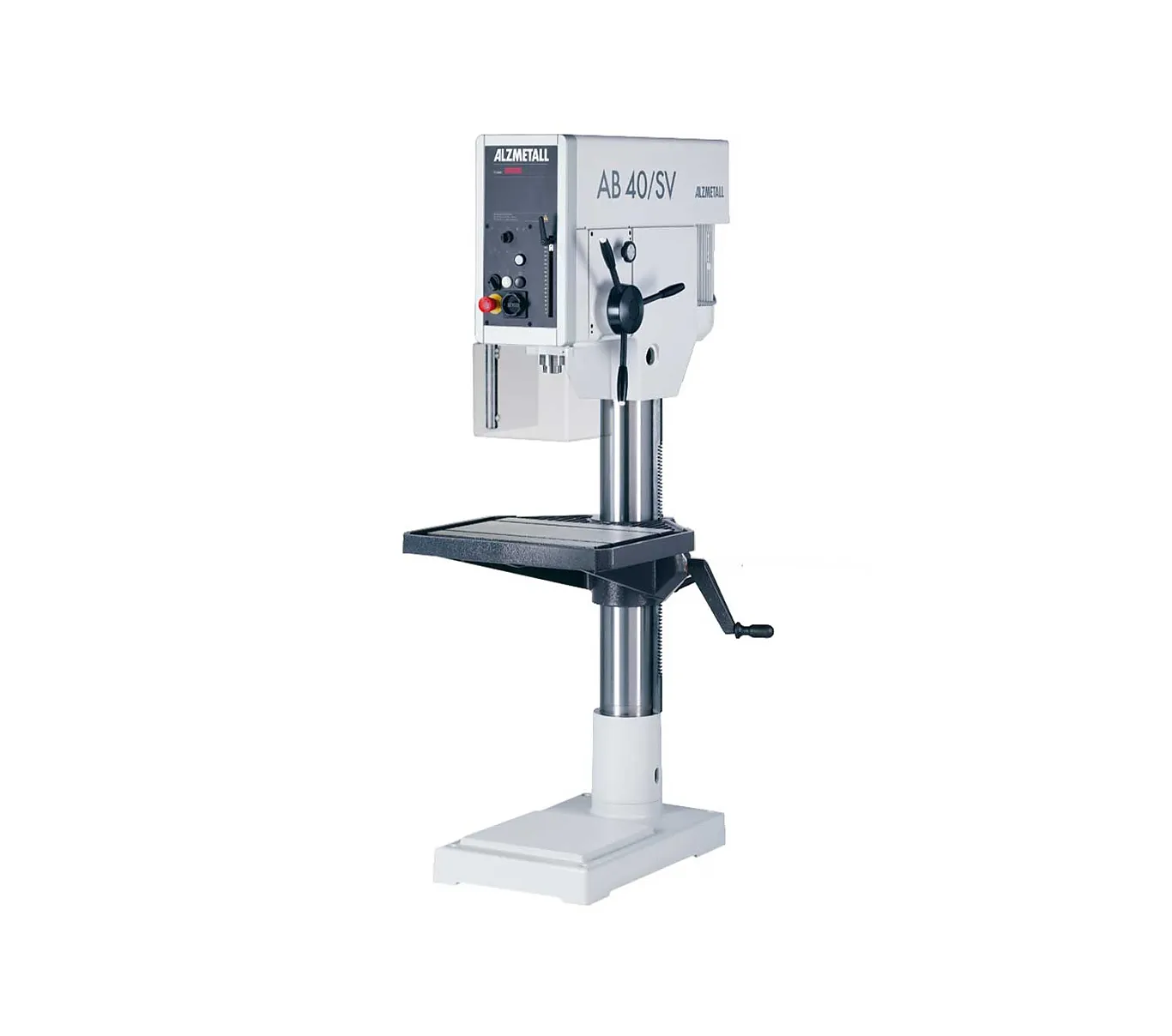

Alzmetall Säulenbohrmaschine
AB 40/SV

Name: AB 40/SV
Brand: Alzmetall
Availability: PreOrder

Katalog Alzmetall Bohrmaschinen – Classic Baureihen Katalog Alzmetall Bohrmaschinen – iTRONIC Baureihen

Die AB 40/SV verfügt über ein Bohrvermögen von 40mm. Durch die grosse Drehzahlbandbreite kann nahezu jedes Material in jeder Grösse mit den optimalen Bohrparametern bearbeitet werden. Sie ist für hohe Belastungen und den Einsatz im Dauerbetrieb ausgelegt und überzeugt durch ihre besonders robuste Konstruktion. Typische Einsatzbereiche sind Industriebetriebe, Reparaturwerkstätte und Metallbau. Der automatische Spindelvorschub wird über einen elektromagnetischen Knopf im Drehkreuz aktiviert. Dies führt zu einem ergonomischen Arbeiten und sorgt für präzise sowie gleichmässige Bohrungen.

Facts

Bohrleistung Stahl

40 mm

Max. Gewinde in Stahl

M30

Säulendurchmesser

145 mm

Ausladung

300 mm

Spindelhub

160 mm

Drehzahl

100–1600 min / 70–4000 min

Vorschub

0,1 – 0,2 – 0,3 – 0,4 mm/U

Fliessbohren

nein

Gewicht

470 kg

Anzeige (Touch / konventionell)

nein

Optionen:

Machen Sie Ihre AB 40/SV durch passende Optionen noch Effizienter.

Gewindeschneideinrichtung
LED-Maschinenleuchte
Kühlmittelanlage
Bohrtiefen-Feineinstellung und -Festanschlag

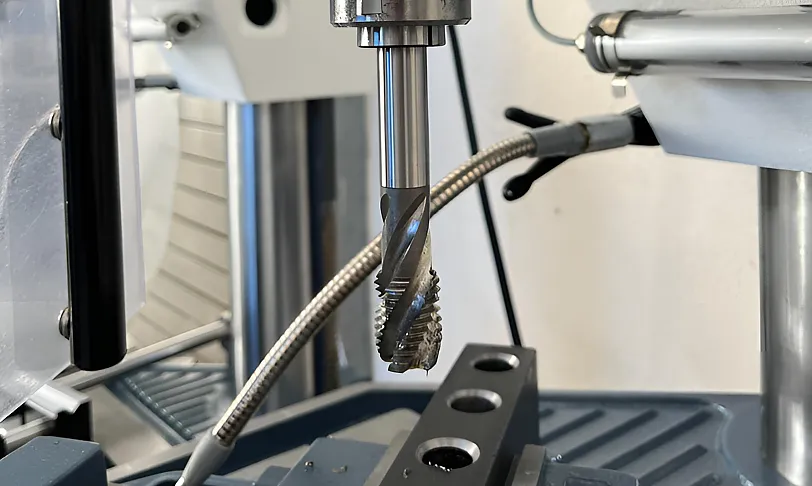

Gewindeschneidfunktion (Optional)

Die Maschine kann mit der Zusatzoption zum Gewindeschneiden ausgerüstet werden. Nach erreichen der eingestellten Anschlagtiefe wechselt die Steuerung automatisch die Drehrichtung und ein Gewinde ist in Sekundenschnelle und in höchster Präzision erstellt.

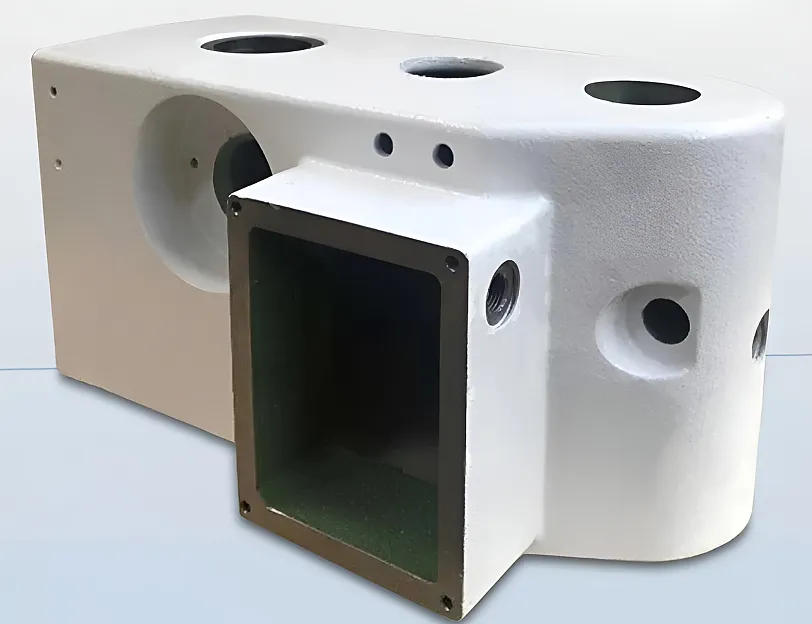

Alzmetall-Grauguss mit hoher Dämpfung

Die Bohrmaschinen von Alzmetall überzeugen durch eine massive Graugusskonstruktion, die höchste Steifigkeit und aussergewöhnliche Dämpfungseigenschaften garantiert. Ein grossdimensionierter Säulenquerschnitt mit zusätzlichen Verstärkungen sorgt für minimale Aufbäumung und maximale Präzision. Die langlebigen Kernkomponenten aus Grauguss bieten optimale Schwingungsdämpfung und sichern eine konstante Genauigkeit über viele Jahre. Ergänzt wird dies durch eine perfekt ausgelegte Spindel- und Pinolenkonstruktion mit stabiler Lagerung, optimalem Durchmesser und ausgewogenem Führungslängenverhältnis.

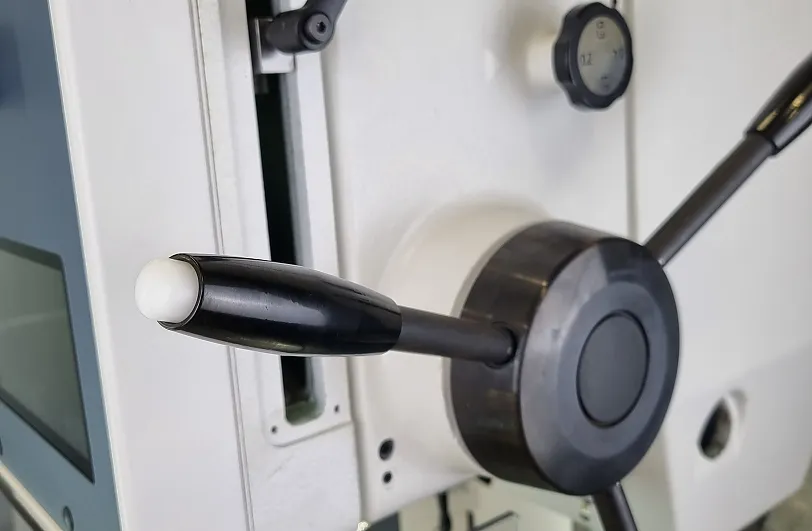

Automatischer Vorschub mit Magnetkupplung

Der gesteuerte Vorschub optimiert den Spanbildungsprozess und sorgt für einen gleichmässigen Spanabtrag beim Bohren. Der Werkzeugverschleiss kann dadurch reduziert und die Oberflächenqualität für ein präzises Loch verbessert werden. Zudem erlaubt er dem Bediener, sich auf die Überwachung des Bohrprozesses zu konzentrieren, was zu Zeitersparnis und höherer Sicherheit führt.

Der automatische Vorschub wird ergonomisch über einen Knopf auf dem Drehkreuz zugeschaltet und verfügt über vier Vorschubübersetzungen. Die Zuschaltung des Vorschubs erfolgt anhand einer Magnetkupplung, welche durch erneute Betätigung des Knopfs oder nach Erreichen der Tiefenbegrenzung wieder gelöst wird.

Automatischer Vorschub mit Magnetkupplung

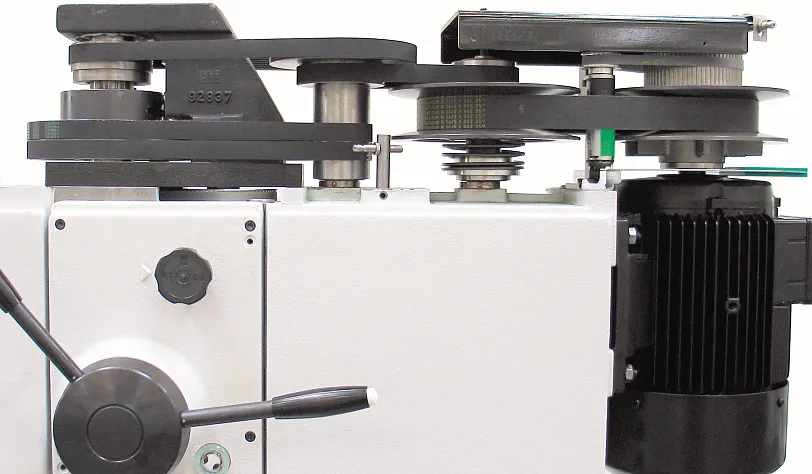

Leistungsstarke Antriebskonzepte

Bewährtes und sehr langlebiges Antriebskonzept mit Kegelscheibensätzen und Riementrieb, auch kombiniert mit 2-Stufenkupplung oder Zahnradgetriebe. Die stufenlose Übersetzung mittels eines Riemens sorgt für hohes Drehmoment speziell im niedrigen Drehzahlbereich. Dies ist wichtig bei Bearbeitungen in schweren Materialien. Zudem wirkt dieses Antriebskonzept Stosshemmend und sorgt für eine geräuscharme Umgebung.

Bohrtiefen Feineinstellung und -Festanschlag (Optional)

Über die Bohrtiefen Feineinstellung können Bohrtiefen exakt eingestellt oder nachjustiert werden. Vor allem bei Sacklochbohrungen und bei Senkarbeiten in kleineren Serien kann ein präzises und passgenaues Arbeiten ermöglicht werden. Die Skala verfügt dabei über Markierungen für 0.1mm Einstallschritte.
