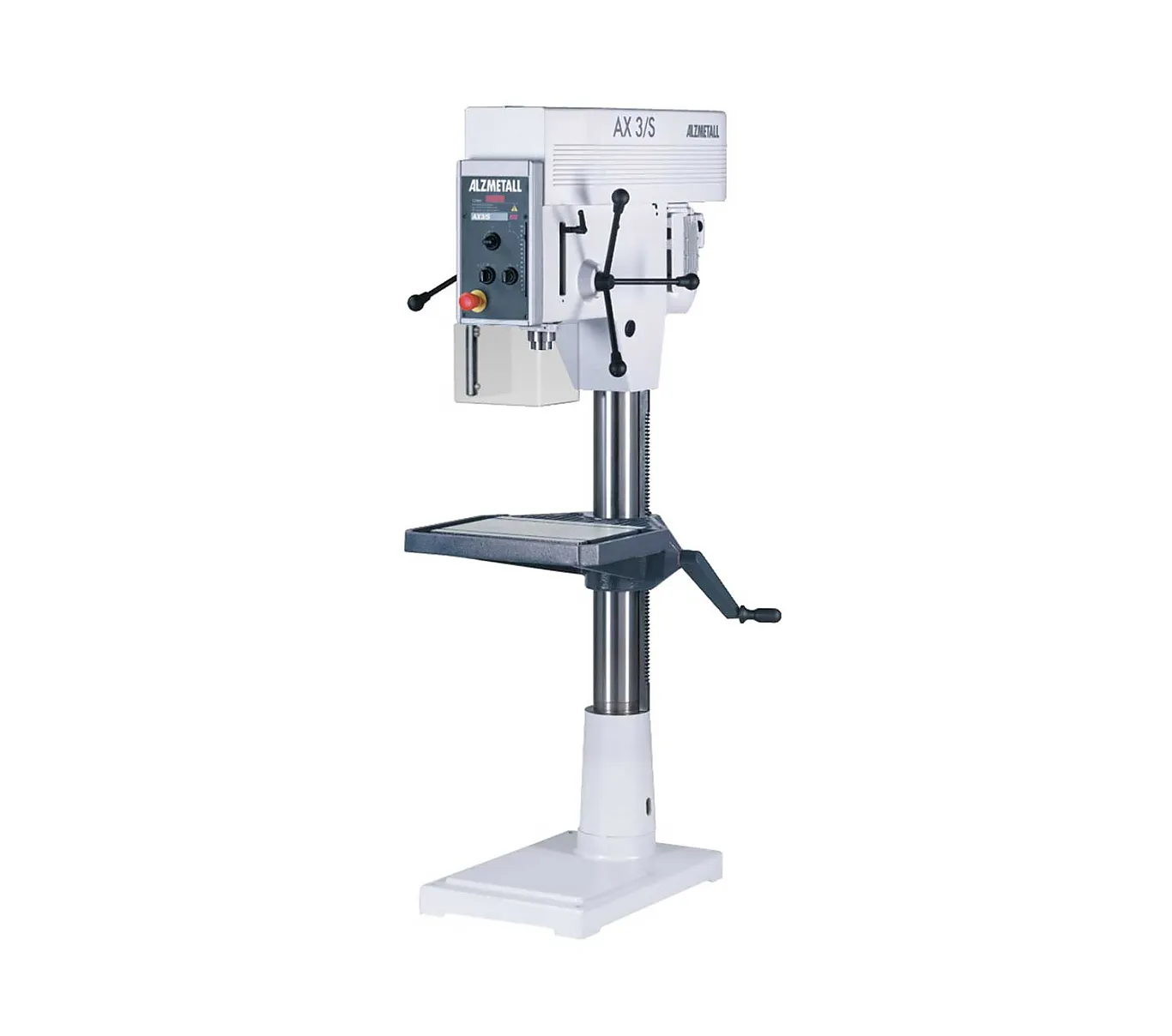

Alzmetall Säulenbohrmaschine
AX 3/S

Name: AX 3/S
Brand: Alzmetall
Availability: PreOrder

Katalog Alzmetall Bohrmaschinen – Classic Baureihen Katalog Alzmetall Bohrmaschinen – iTRONIC Baureihen

Die Bauweise der massiven Säulenbohrmaschine AX 3/S sorgt für hohe Stabilität und Langlebigkeit. Typische Einsatzbereiche sind Industriebetriebe, Reparaturwerkstätte und Metallbauer. Ab der AX-Baureihe steht eine erweiterte Optionsauswahl zur Verfügung, darunter Gewindeschneideeinrichtung, digitale Bohrtiefenanzeige, Bohrtiefen-Feineinstellung und weitere Ausstattungen.

Facts

Bohrleistung Stahl

40 mm

Max. Gewinde in Stahl

M24

Säulendurchmesser

115 mm

Ausladung

293 mm

Spindelhub

120 mm

Drehzahl

80 – 1125 min / 160 – 2250 min

Vorschub

von Hand

Fliessbohren

nein

Gewicht

260 kg

Anzeige (Touch / konventionell)

nein

Optionen:

Machen Sie Ihre massive Säulenbohrmaschine durch passende Optionen noch Effizienter.

Gewindeschneideinrichtung
LED-Maschinenleuchte
Kühlmittelanlage
Bohrtiefen-Feineinstellung und -Festanschlag

Gewindeschneidfunktion zur massiven Säulenbohrmaschine (Optional)

Die Säulenbohrmaschine kann mit der Zusatzoption zum Gewindeschneiden ausgerüstet werden. Nach erreichen der eingestellten Anschlagtiefe wechselt die Steuerung automatisch die Drehrichtung und ein Gewinde ist in Sekundenschnelle und in höchster Präzision erstellt.

Gewindeschneidfunktion der massiven Säulenbohrmaschinen von Alzmetall

Gusskonstruktion der massiven Säulenbohrmaschinen von Alzmetall

Alzmetall-Grauguss mit hoher Dämpfung

Die massiven Säulenbohrmaschinen von Alzmetall überzeugen durch eine robuste Graugusskonstruktion, die höchste Steifigkeit und aussergewöhnliche Dämpfungseigenschaften garantiert. Ein grossdimensionierter Säulenquerschnitt mit zusätzlichen Verstärkungen sorgt für minimale Aufbäumung und maximale Präzision. Die langlebigen Kernkomponenten aus Grauguss bieten optimale Schwingungsdämpfung und sichern eine konstante Genauigkeit über viele Jahre. Ergänzt wird dies durch eine perfekt ausgelegte Spindel- und Pinolenkonstruktion mit stabiler Lagerung, optimalem Durchmesser und ausgewogenem Führungslängenverhältnis.

Leistungsstarke Antriebskonzepte

Bewährtes und sehr langlebiges Antriebskonzept mit Kegelscheibensätzen und Riementrieb, auch kombiniert mit 2-Stufenkupplung oder Zahnradgetriebe. Die stufenlose Übersetzung mittels eines Riemens sorgt für hohes Drehmoment speziell im niedrigen Drehzahlbereich. Dies ist wichtig bei Bearbeitungen in schweren Materialien. Zudem wirkt dieses Antriebskonzept Stosshemmend und sorgt für eine geräuscharme Umgebung.

Leistungsstarkes Antriebskonzept der massiven Säulenbohrmaschinen von Alzmetall

LED-Maschinenleuchte der massiven Säulenbohrmaschinen von Alzmetall

LED-Maschinenleuchte (Optional)

Die leistungsstarke Maschinenleuchte bietet eine optimale Ausleuchtung des Arbeitsbereiches an der massiven Säulenbohrmaschine, wodurch der Komfort und die Sicherheit beim Arbeiten gesteigert werden kann. Der Lichtstrahl lässt sich radial einstellen und kann dadurch auf die zu tätigende Arbeit individuell ausgerichtet werden.

Kühlmitteleinrichtung (Optional)

Die optionale Kühlmitteleinrichtung kühlt das Werkzeug und Werkstück im Bohrprozess, um die Lebensdauer des Bohrwerkzeugs zu verlängern und den Verschleiss zu reduzieren. Eine Kühlung an der Säulenbohrmaschine verbessert die Bohrqualität durch eine bessere Oberflächengüte und ermöglicht eine effizientere Bearbeitung. Zudem wird durch das Abführen von Wärme und Spänen eine stabilere und präzisere Bohrung erzielt.

Je nach Baureihe kann zwischen dem Kühlmitteltank im Maschienfuss oder einem separaten Kühlmittelbehälter gewählt werden. Ein separater Behälter bringt den Vorteil der einfachen Reinigung und Wartung mit sich.

Kühlmitteleinrichtung der massiven Säulenbohrmaschinen von Alzmetall

Bohrtiefen Feineinstellung und -Festanschlag der massiven Säulenbohrmaschinen von Alzmetall

Bohrtiefen Feineinstellung und -Festanschlag (Optional)

Über die Bohrtiefen Feineinstellung können an der massiven Säulenbohrmaschine Bohrtiefen exakt eingestellt oder nachjustiert werden. Vor allem bei Sacklochbohrungen und bei Senkarbeiten in kleineren Serien kann ein präzises und passgenaues Arbeiten ermöglicht werden. Die Skala verfügt dabei über Markierungen für 0.1mm Einstallschritte.
