Emmegi Stabbearbeitungszentrum
Phantomatic M4 L

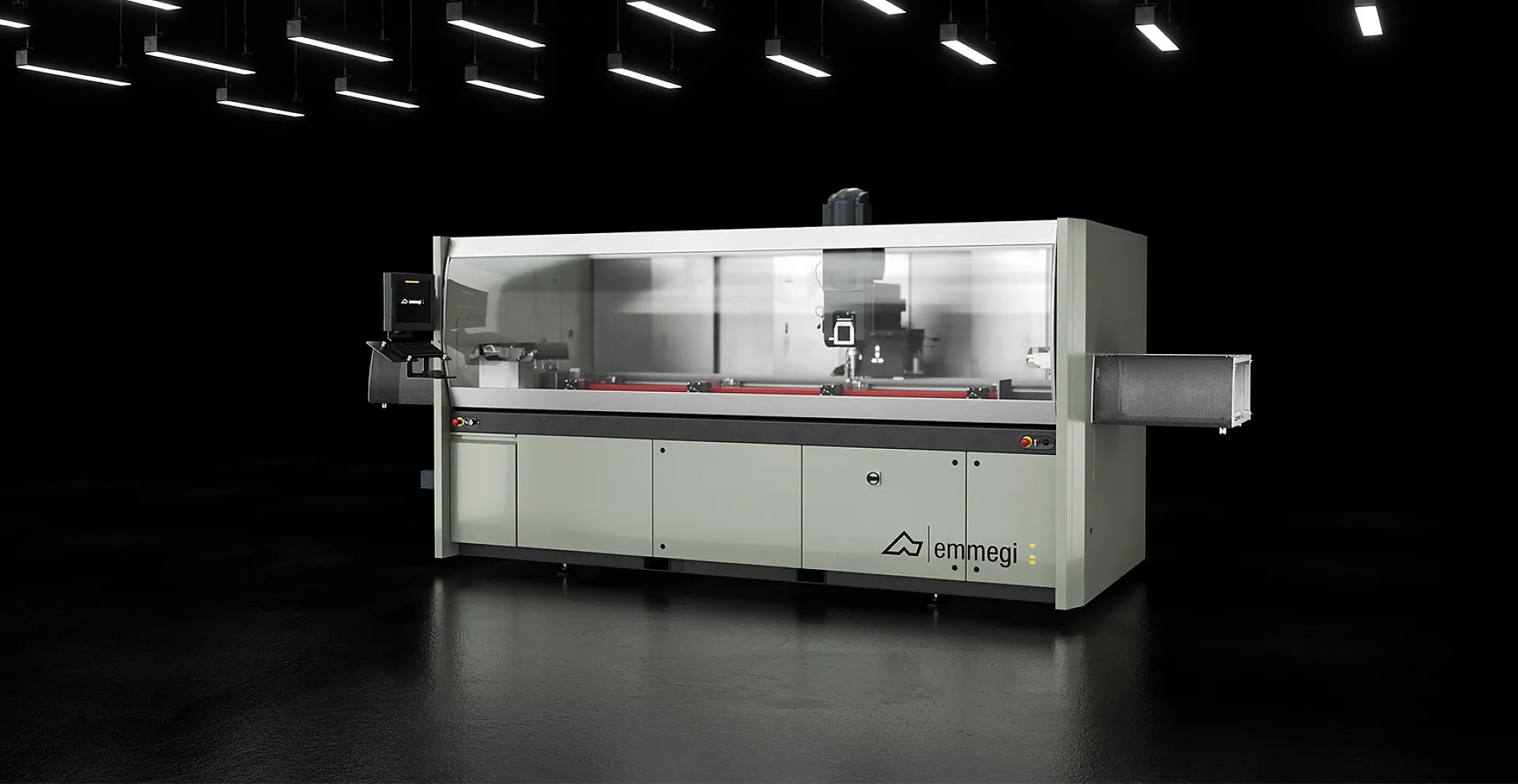

Stabbearbeitungszentrum Phantomatic M4 L mit 4 CNC-gesteuerten Achsen zur Bearbeitung von Profilstäben oder Teilen aus Aluminium, PVC, NE-Metallen. Stahl bis 2 mm.
Facts
Anzahl Achsen
4
Material Art
Aluminium, PVC, Stahl
Trennen & Separieren
Nein
Max. X
3000 mm / 6000 mm (Überlängenfunktion)
Max. Y
250 mm
Max. Z
210 mm
Anz. Werkzeuge
8
Sägeblatt-Durchmesser
80 mm
Spindelleistung
4 kW
Kompaktes Stabbearbeitungszentrum
CNC-Stabbearbeitungszentrum mit 4 gesteuerten Achsen mit automatischem Werkzeugwechsel für die dreiseitige Bearbeitung des Werkstücks.
Sie eignet sich für die Bearbeitung von Profilstäben oder Teilen aus Aluminium, PVC, Leichtmetalllegierungen und Stahl bis 2 mm. Das Stabbearbeitungszentrum verfügt über ein manuelles Werkzeugmagazin mit 9 Plätzen und ein automatisches Werkzeugmagazin mit 4 Plätzen auf der linken Seite der Kabine. Als Option ist ein zweites automatisches Werkzeugmagazin mit 4 Plätzen auf der rechten Seite der Kabine erhältlich.
Die Positionierung des Profils erfolgt durch einen links positionierten, pneumatischen Anschlag. Die Spannung erfolgt durch 4 robuste Spanner, die mithilfe der Achse X des Stabprofilbearbeitungszentrums automatisch positioniert werden. Durch die optionale Installation eines zweiten pneumatischen Anschlags auf der rechten Seite können Bearbeitungen von Stangen mit Überlängen, die doppelt so lang wie der Bearbeitungsbereich sind, durchgeführt werden. Alle CNC-Achsen sind Absolut-Achsen und erfordern beim Neustart der Maschine keine Referenzierung. Ausserdem erleichtert eine bewegliche Arbeitsebene das Be- und Entladen des Werkstücks und vergrössert den bearbeitbaren Querschnitt beachtlich.

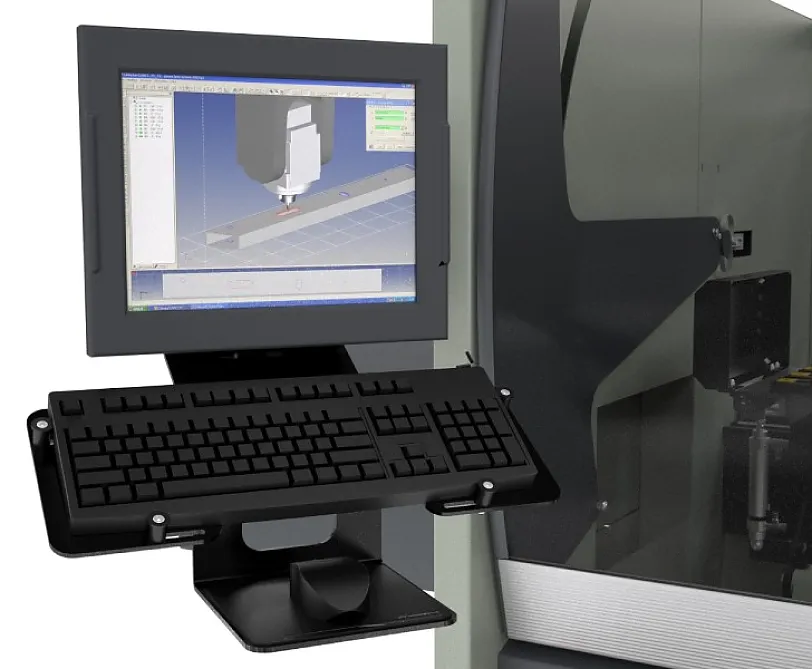

Bedieneroberfläche
Mit der neuen Version der Steuerung mit hängender Bedieneroberfläche kann der Bediener den Bildschirm aus jeder Position einsehen. Diese verfügt über ein 15”-Touchscreen-Display, das über alle notwendigen USB-Anschlüsse für die Verbindungen mit dem PC und der CNC-Steuerung verfügt. Ausserdem besitzt sie eine Bedientafel, Maus und Tastatur, sowie Anschlüsse für ein Barcodelesegerät und eine Fernsteuerung. An der Vorderseite ist ein USB-Anschluss für den Datenaustausch eingebaut.

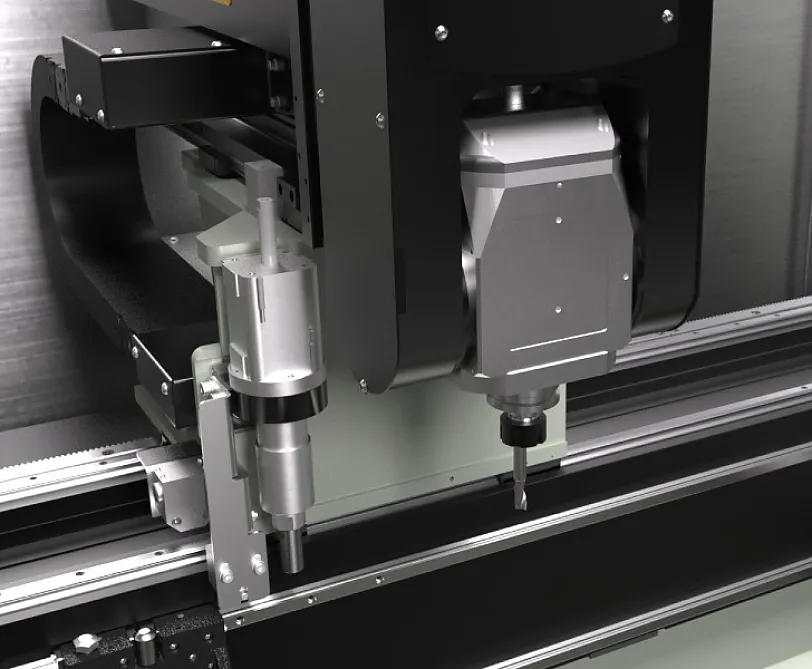

Frässpindel – M
Die Frässpindel mit 4 kW in S1 kann eine Drehzahl von 20’000 U/min erreichen. Die Bewegung der Frässpindel entlang der A-Achse ermöglicht Drehungen von 0° auf 180°, wodurch das Profil an 3 Seiten bearbeitet werden kann, ohne es neu positionieren zu müssen. Geeignet für Profilstäbe aus Aluminium, PVC und Leichtmetallen sowie für Stahl-Strangpressprofile bis 2 mm.

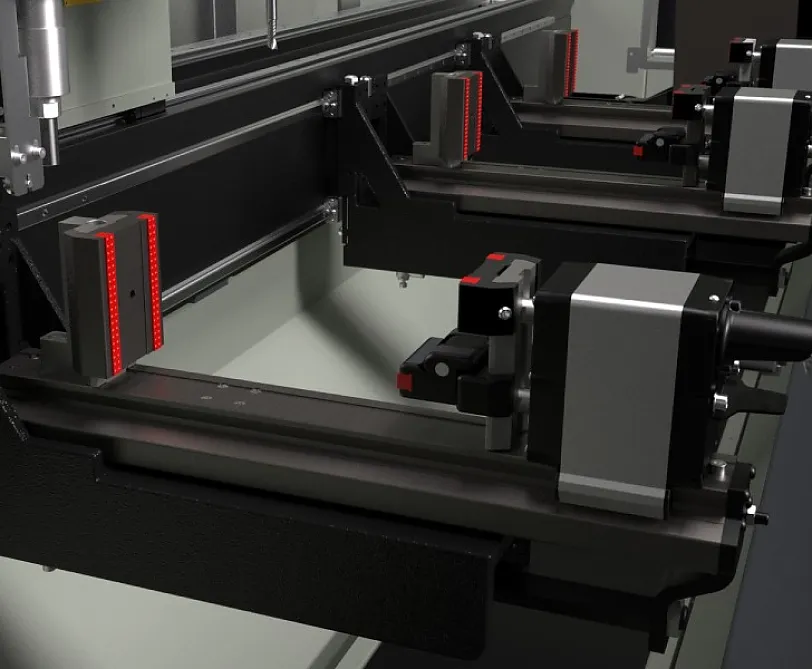

Spanneinrichtungen
Die Software der Maschine ist in der Lage, in Abhängigkeit von der Werkstücklänge und den auszuführenden Bearbeitungen das Positionierungsmass jeder Spanngruppe in absoluter Sicherheit zu bestimmen. Die automatische Positioniervorrichtung ermöglicht das Einkuppeln jeder Spanneinrichtung und deren Verstellung durch Verfahren der X-Achse. Dieser Vorgang erfolgt mit hoher Geschwindigkeit und Präzision, vermeidet damit lange Zeiten sowie Kollisionsgefahren und gestaltet die Maschine auch für weniger erfahrene Bediener leicht nutzbar. Darüber hinaus werden durch einen beweglichen Arbeitstisch das Be- und Entladen des Werkstücks ergonomisch erleichtert und der bearbeitbare Querschnitt beachtlich vergrössert.
Manuelles Werkzeugmagazin
Das serienmässige, einziehbare Werkzeugmagazin nimmt 9 Werkzeugaufnahmekegel auf, die manuell entnommen und an der Spindel angebracht werden können. Die Positionsnummerierung ermöglicht die Identifizierung des vom HMI für jeden Bearbeitungsvorgang benötigten Werkzeugs. Das Magazin befindet sich an der Maschine in einer Position, die eine bequeme Handhabung durch den Bediener ermöglicht.

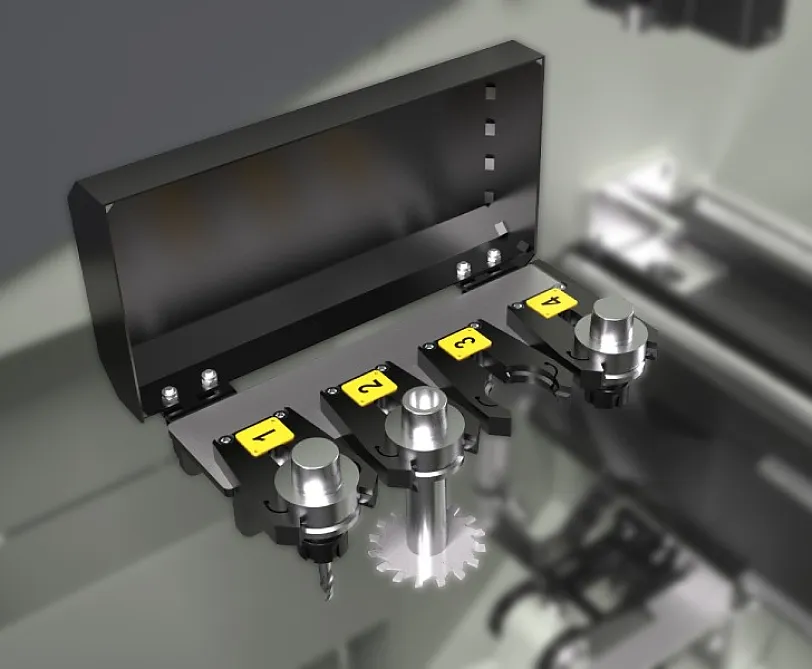

Linkes automatisches Werkzeugmagazin (Optional)
Die Maschine kann optional mit einem zusätzlichen automatischen Werkzeugmagazin ausgestattet werden, das sich auf der linken Seite der Kabine befindet. Es kann 4 Werkzeugwechsler mit den entsprechenden Werkzeugen aufnehmen und vom Bediener konfiguriert werden. Der Werkzeugwechsel wird von der CNC auf der Grundlage der programmierten Bearbeitungen verwaltet.
Rechtes automatisches Werkzeugmagazin (Optional)
Die Maschine kann optional mit einem zusätzlichen automatischen Werkzeugmagazin ausgestattet werden, das sich auf der rechten Seite der Kabine befindet. Es kann 4 Werkzeugwechsler mit den entsprechenden Werkzeugen aufnehmen und vom Bediener konfiguriert werden. Der Werkzeugwechsel wird von der CNC auf der Grundlage der programmierten Bearbeitungen verwaltet.

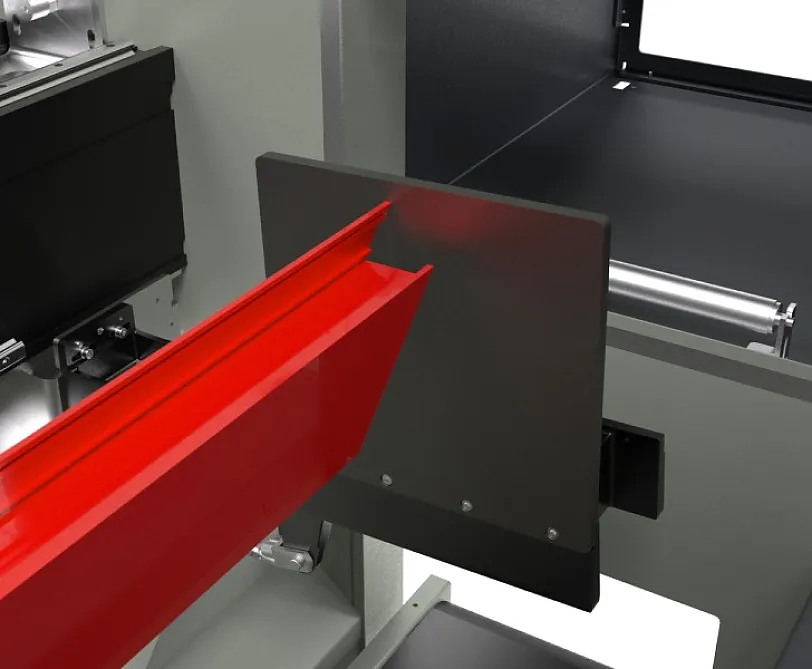

Linker Pneumatischer Anschlag
Die Maschine ist mit einem robusten Anschlag für die Stabreferenz ausgestattet, der sich auf der linken Seite befindet. Der, von einem pneumatischen Zylinder betätigte Anschlag ist versenkbar und wird von der Maschinen-Software automatisch entsprechend den durchzuführenden Bearbeitungsvorgängen gewählt.
Rechter Pneumatischer Anschlag (Optional)
Es ist auch möglich, einen Anschlag auf der rechten Seite der Maschine zu montieren. Der, von einem pneumatischen Zylinder betätigte Anschlag ist versenkbar und wird von der Maschinen-Software automatisch entsprechend den durchzuführenden Bearbeitungsvorgängen gewählt. Der Vorteil des Doppelanschlags besteht darin, dass ein Profilstab oder ein Abschnitt für die Bearbeitung von besonders langen Profilen neu positioniert werden kann.
Tunnel (Optional)
Die Maschine kann Stäbe mit Übermass bis zum doppelten Nennarbeitsbereich bearbeiten. Für diese Art der Bearbeitung ist es erforderlich, die Maschine mit einem seitlichen Schutztunnel auszustatten, um die Sicherheit des Bedieners auch in der Nähe der seitlichen Öffnungen der Kabine zu gewährleisten.
Späneförderband (Optional)
Die Maschine kann optional mit einem Förderband für den Abtransport von Spänen und zu bearbeitenden Profilteilen ausgestattet werden. Dank dieser Vorrichtung werden die Bearbeitungsabfälle direkt in einen Behälter befördert, wodurch die Notwendigkeit von Bearbeitungsunterbrechungen reduziert und die Reinigung innerhalb der Maschine vereinfacht wird.
Klimagerät für Schaltschrank (Optional)
Das Klimagerät für den Schaltschrank ist die Lösung für alle Anwendungen, bei denen die Umgebungsbedingungen ein höheres Mass an Kühlung erfordern, um die Effizienz der elektrischen und elektronischen Komponenten der Maschine zu schützen und ihre Lebensdauer zu wahren. Ein spezifisches, sorgfältig konzipiertes Gerät hält die richtige Temperatur und Luftfeuchtigkeit im Schaltschrank auch bei ungünstigen klimatischen Bedingungen und extremen Arbeitsrhythmen aufrecht.
.webp?m=1762525014 "Klimagerät für Schaltschrank")
Industrieller Hochleistungs-PC mit Mensch-Maschine-Schnittstelle (Optional)
Der Hochleistungs-Industrie-PC verbessert die Rechenleistung des Betriebssystems und die Geschwindigkeit der installierten Anwendungssoftware erheblich. Mit dieser Vorrichtung ist es möglich, die Rüstzeiten der Maschine zu verkürzen und auch die komplexesten Zyklen ohne Verlangsamungen des Ablaufs zu bewältigen.
