Phantomatic M4 L
Centre d'usinage Phantomatic M4 L CNC à 4 axes contrôlés, rotation automatique de l'outil permettant d'exécuter des usinages sur 3 faces de la pièce. Il est destiné à l'usinage de barres ou de pièces en aluminium, PVC, alliages légers en général et acier, jusqu'à 2 mm d'épaisseur. Il est équipé d'un magasin outils manuel à 9 postes et d'un magasin outils automatique à 4 postes, sur le côté gauche de la cabine. Sur demande, un deuxième magasin outils automatique à 4 postes peut être ajouté sur le côté droit de la cabine. Le profilé est positionné par le biais d'une butée pneumatique, située sur la gauche ; la pièce est bloquée à l'aide de 4 étaux robustes, positionnés automatiquement selon l'axe X. L'installation, en option, d'une deuxième butée pneumatique sur le côté droit permet d'effectuer des usinages hors standard de barres d'une longueur double par rapport à la plage de travail. Tous les axes à CNC sont absolus et ne demandent pas la mise à zéro lors du redémarrage de la machine. Il dispose également d'un plan d'usinage mobile qui facilite l'opération de chargement/déchargement de la pièce et augmente considérablement la section pouvant être usinée.
Facts
Nombre d'axes
4
Matériau
Aluminium, PVC, Acier
Couper & séparer
Non
Max. X
3000 mm / 6000 mm (Fonction de surlongueur)
Max. Y
250 mm
Max. Z
210 mm
Nb. d'outils
8
Diamètre de la lame
80 mm
Puissance de la broche
4 kW

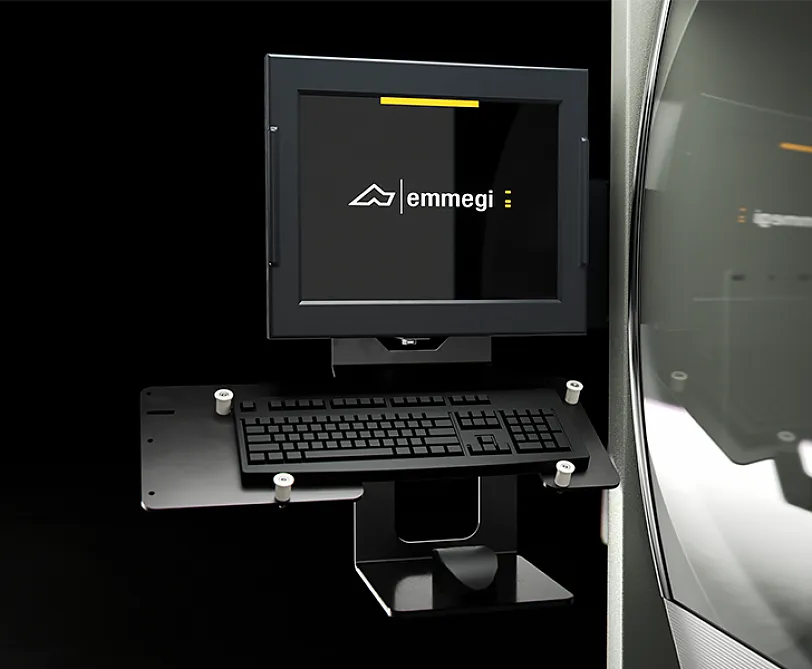

Interface opérateur
Dans sa nouvelle version, la commande à interface suspendue permet à l’opérateur de voir l’écran à partir de n’importe quelle position, grâce à la possibilité de le faire pivoter sur l’axe vertical. L'interface opérateur dispose d'un écran tactile 15" doté de toutes les connexions USB nécessaires pour se connecter par interface avec le PC et CN. De plus, elle dispose d'un pupitre de commande, d'une souris et d'un clavier et elle est prévue pour la connexion d'un lecteur code-barres et d'un pupitre de commande à distance. Elle est équipée d'une prise USB frontale pour l'échange des données.

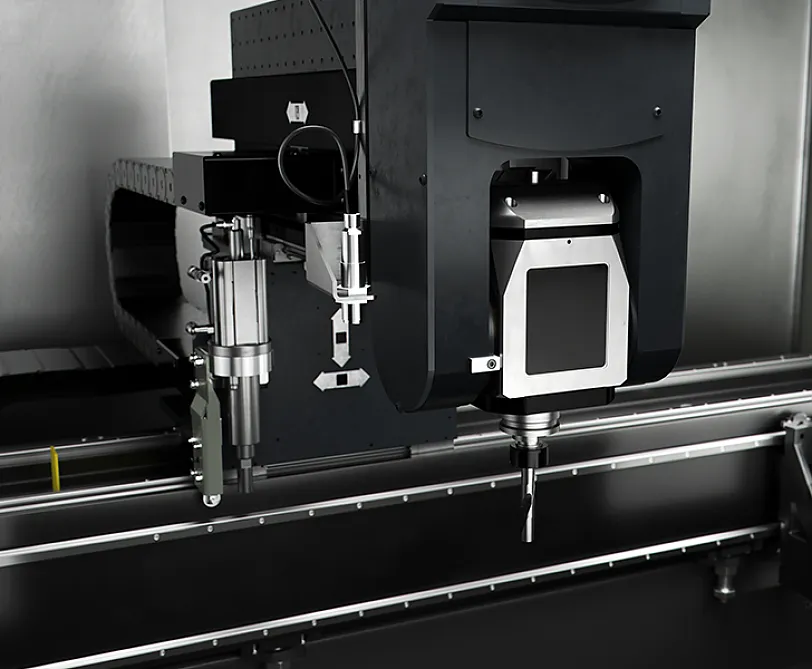

Électrobroche - M -
L'électrobroche de 4 kW en S1 peut atteindre la vitesse de 20 000 tr/min. Le déplacement de l'électrobroche le long de l'axe A permet d'effectuer les rotations de 0° à 180°, et donc de travailler le profil sur 3 faces sans avoir à le repositionner. Il peut être utilisé sur des profils en aluminium, PVC et alliages légers, et peut également usiner des extrudés en acier d'une épaisseur allant jusqu'à 2 mm.
Étaux

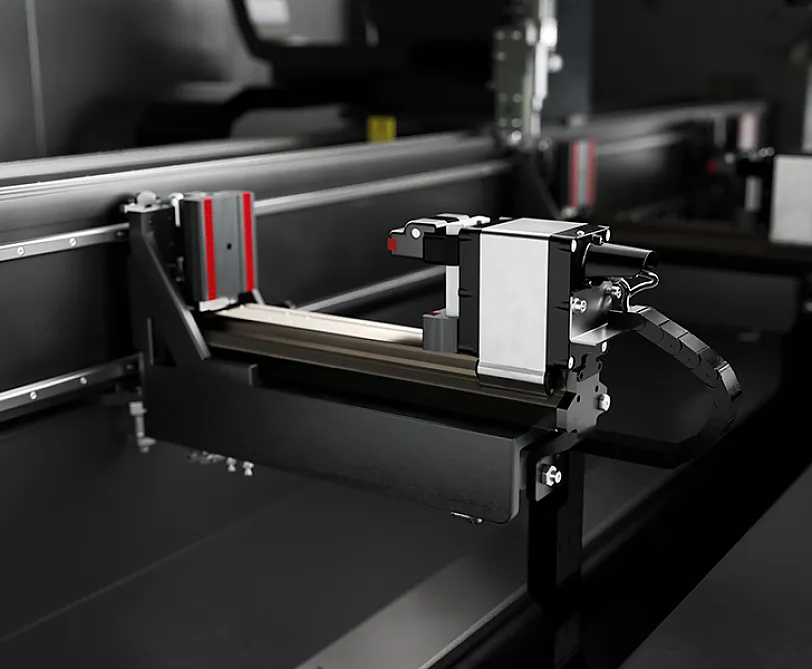

Le logiciel de la machine, en fonction de la longueur de la pièce et des usinages à effectuer, est en mesure de déterminer en toute sécurité la hauteur de positionnement de chaque groupe d'étaux. Le positionneur automatique permet d'accrocher chaque groupe d'étaux et de le déplacer par le déplacement du chariot. Cette opération est effectuée avec une vitesse et une précision maximum, évitant ainsi des temps longs et les risques de collision et facilitant l'utilisation de la machine par des opérateurs moins expérimentés. Le plan d’usinage mobile facilite l’opération de chargement/déchargement de la pièce et augmente considérablement la section usinable.

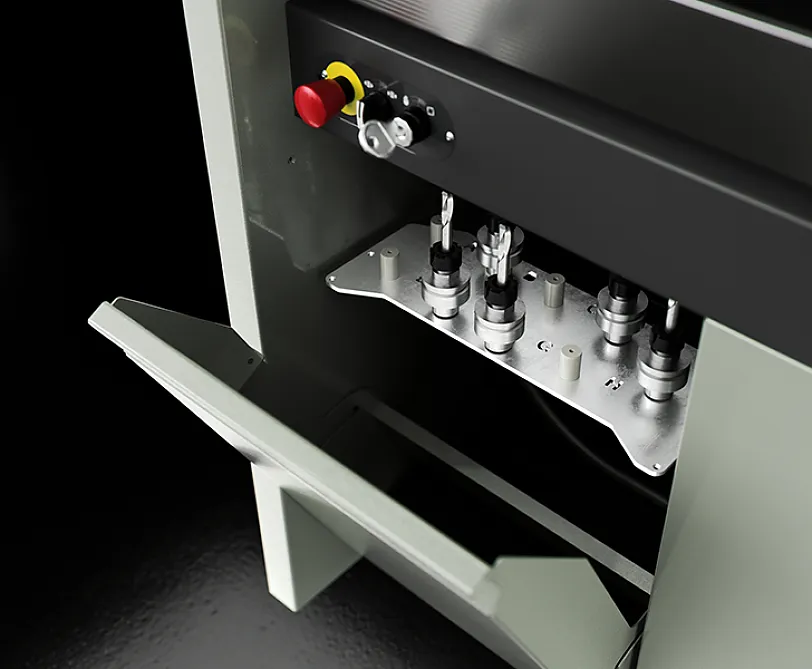

Magasin outils automatique (optionnel)
La version de base de la machine est équipée de deux magasins porte-outils. Le magasin manuel escamotable peut accueillir 9 cônes porte-outils. Il est placé à bord de la machine pour une manipulation aisée par l'opérateur. À l'intérieur de la cabine, sur le côté gauche, un magasin automatique en mesure d'accueillir 4 porte-outils, avec les outils correspondants, peut être configuré selon les besoins de l'opérateur. En option, la machine peut être équipée, sur le côté droit, d'un deuxième magasin automatique en mesure d'accueillir 4 autres porte-outils.

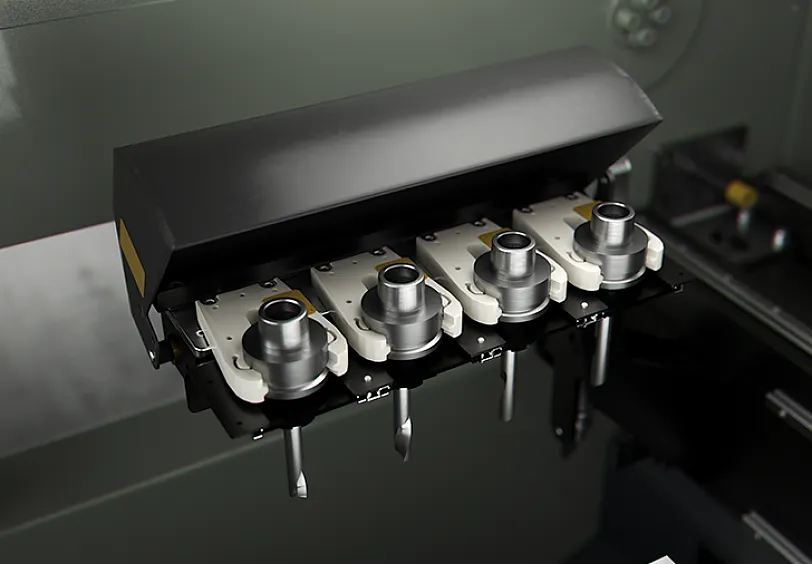

Magasin d'outils automatique gauche
La machine est équipée d'un magasin automatique supplémentaire, situé sur le côté gauche de la cabine. Il peut loger 4 porte-outils avec leurs outils respectifs, dont la configuration est à la discrétion de l'opérateur. Le changement d'outils est géré par le CN en fonction des usinages programmés.

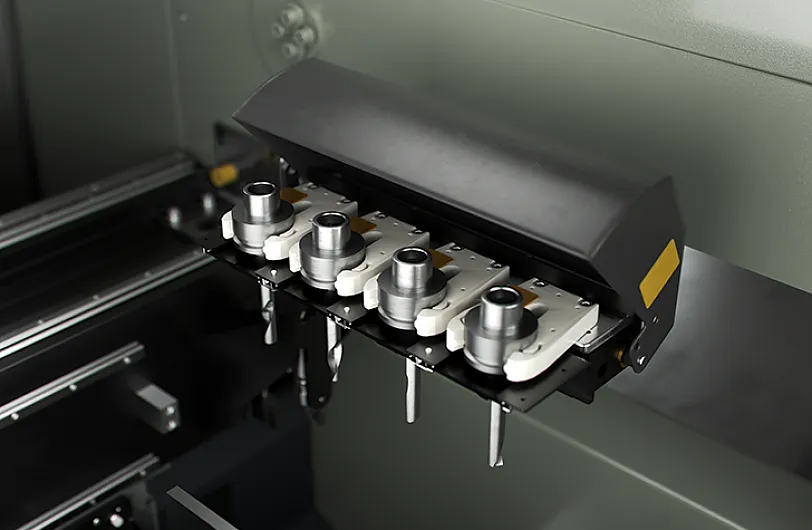

Magasin d'outils automatique droit (optionnel)
La machine peut être équipée en option d'un magasin automatique supplémentaire, situé sur le côté droit de la cabine. Il peut loger 4 porte-outils avec leurs outils respectifs, dont la configuration est à la discrétion de l'opérateur. Le changement d'outils est géré par le CN en fonction des usinages programmés.

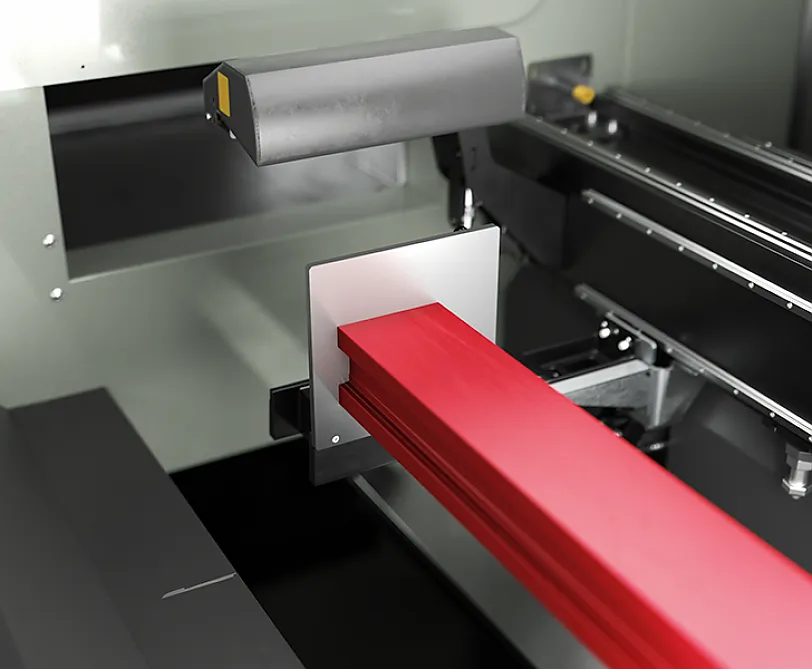

Butée pneumatique gauche
La machine est équipée d'une robuste butée permettant de référencer la barre, située sur le côté gauche. La butée, actionnée par un cylindre pneumatique, est de type escamotable et est automatiquement sélectionnée par le logiciel de la machine, en fonction des usinages à effectuer.

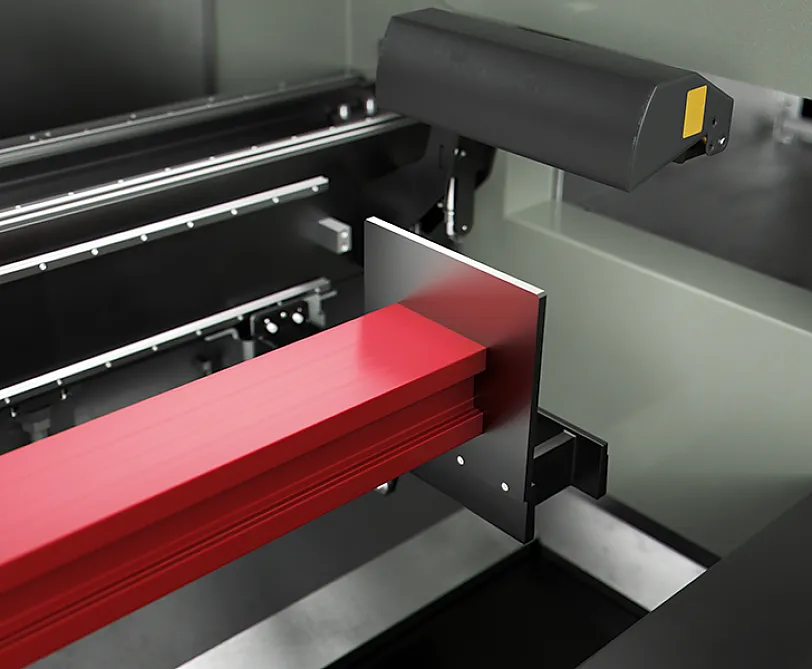

Butée pneumatique droite (optionnel)
Il est également possible de monter en option une butée sur le côté droit de la machine. La butée, actionnée par un cylindre pneumatique, est de type escamotable et est automatiquement sélectionnée par le logiciel de la machine, en fonction des usinages à effectuer. La double butée offre l'avantage de pouvoir repositionner la barre ou le morceau de barre pour exécuter des usinages sur des profilés particulièrement longs.
Tunnel (optionnel)

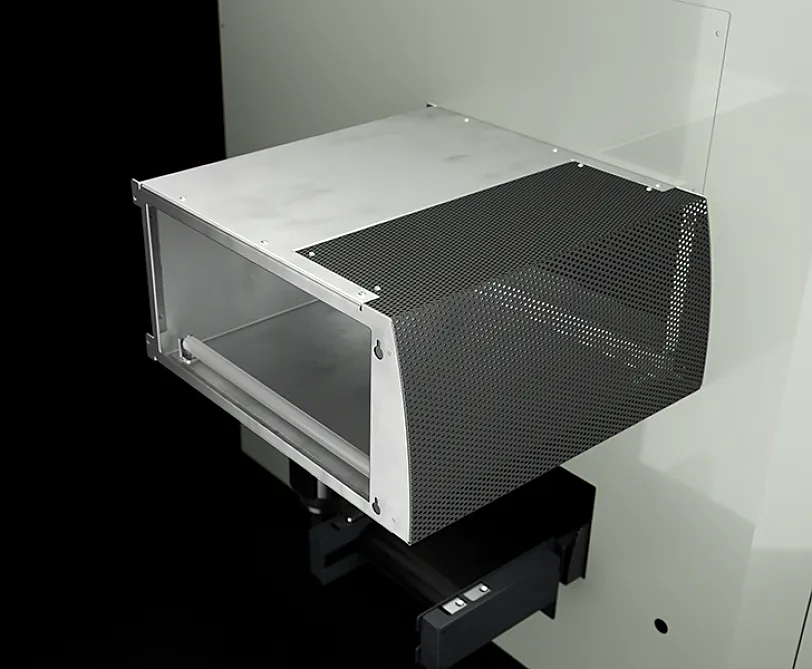

La machine peut réaliser des usinages hors des dimensions standard de barres dont la longueur est jusqu'à deux fois supérieure à la capacité d'usinage nominale. Pour ce type d'usinage, il est nécessaire d'équiper la machine d'un tunnel de protection latéral afin de garantir la sécurité de l'opérateur, même à proximité des ouvertures latérales de la cabine.

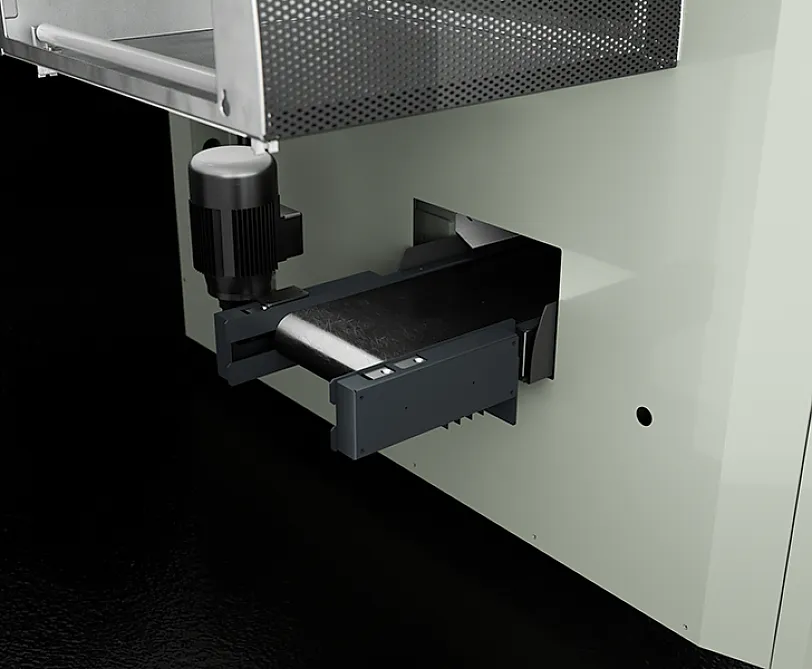

Tapis convoyeur de copeaux (optionnel)
La machine peut être intégrée en option avec un tapis convoyeur pour l'évacuation des copeaux et des parties du profil en cours d'usinage. Grâce à ce dispositif, les déchets d'usinage sont acheminés directement dans un conteneur, ce qui réduit la nécessité d'interrompre les usinages et simplifie le nettoyage de l'intérieur de la machine.
Climatiseur d'armoire électrique (optionnel)
Le climatiseur d'armoire électrique est la solution pour toutes les applications où les conditions environnementales exigent un niveau de refroidissement plus élevé pour protéger l'efficacité et la durabilité des composants électriques et électroniques de la machine. Un appareil dédié et soigneusement dimensionné maintient la température et l'humidité correctes à l'intérieur de l'armoire électrique, même dans des conditions climatiques défavorables et des rythmes de travail extrêmes.
