Emmegi Durchlaufbearbeitungszentrum
Vegamill

Durchlauf-Profilbearbeitungszentrum Vegamill mit 8–14 CNC-Achsen. Ermöglicht kombinierte Bearbeitungen wie Bohren, Fräsen und Schneiden an Profilen aus Aluminium und Leichtmetallen.

Facts

Anzahl Achsen

8–14

Material Art

Aluminium

Trennen & Separieren

Max. X

2500 mm

Max. Y

240 mm

Max. Z

218 mm

Anz. Werkzeuge

Sägeblatt-Durchmesser

250 / 400 / 600 mm

Spindelleistung

8,5 kW

Produkt vergleichen

VEGAMILL

Säge- und Bearbeitungszentrum mit 14 CNC-Achsen für Bearbeitungen wie Schneiden, Bohren und Fräsen von/in Profilen aus Aluminium und Leichtmetallen. VEGAMILL setzt sich aus vier Hauptaggregaten zusammen. Ein automatisches Lademagazin mit Riemenförderer für Profile bis zu einer Länge von 7500 mm. Ein Vorschubsystem mit Greifer und Förderer, das das Profils in den mit hoher Präzision und Geschwindigkeit in den Bearbeitungsbereich bringt. Die Einstellung der horizontalen und vertikalen Position des Greifers erfolgt automatisch über ein elektronisches Positionierungssystem auf zwei gesteuerten Achsen. Ein Fräsaggregat mit 4 CN-Achsen und Bohr- und Fräsfunktion führt die Fräs- und Bohrbearbeitungen an den Oberseiten und an den Seiten des Profils aus; ein zweites, optionales Aggregat mit 3 CN-Achsen bearbeitet die Unterseite. Das Sägeaggregat mit Sägeblatt von 600 mm kann Schrägschnitte bis 22°30' rechts und links ausführen – mit der Präzision und Effizienz eines Brushless-Motors auf einer NC-Drehachse mit absolutem Magnetband. Die Entladeeinheit besteht aus einem Magazin mit automatischer Entnahmeeinrichtung sowie einem automatischen Kipp- und Verschiebesystem. Die Aggregate, die das VEGAMILL bilden, sind geschützt und so eingehaust, dass keine zusätzlichen Schutzzäune erforderlich sind, was diesem Säge- und Bearbeitungszentrum Kompaktheit und Flexibilität verleiht.

Stabzuführung

Numerisch gesteuertes Stab-Positioniersystem mit hoher Präzision und Geschwindigkeit. System einschliesslich Spannzangen zum Einspannen des Profils mit manueller Einstellung der Position; als Optional ist das automatische Management der horizontalen und vertikalen Position beider CNC-Achsen verfügbar. Das mit Bändern ausgestattete Lademagazin ermöglicht das Laden von Profilen mit einer Länge bis 7,5 m. Die Bewegung wird auf einer Zahnstange über ein spielarmes Untersetzungsgetriebe übertragen, um die von der CNC garantierten hohen Präzisionsstandards aufrechtzuerhalten. Die Gleitfunktion der Vorschubeinheit erfolgt auf einsatzgehärteten und gehärteten Stäben über Kugelbuchsen. Die integrierte Schutzvorrichtung des Profilpositionierschlittens gewährleistet maximale Sicherheit, da er die von der Maschine beanspruchte Fläche zugunsten einer grösseren, zur Verfügung stehenden Werkstattfläche begrenzt.

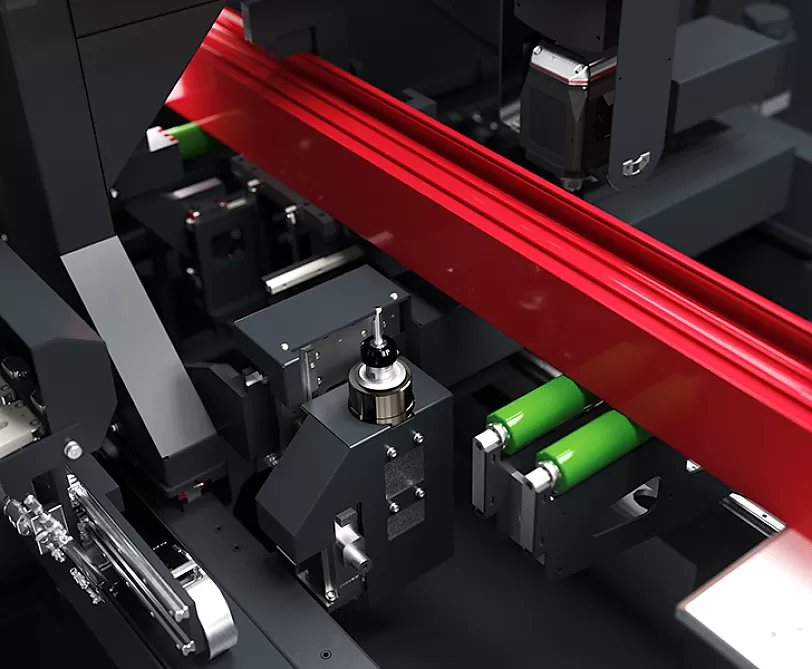

Untere Fräseinheit

Die Maschine hat eine optionale Fräseinheit, mit der das Profil an der Unterseite bearbeitet werden kann. Dank dieser Lösung führt die Maschine Bearbeitungen an allen Profilseiten aus und ermöglicht das Management des gesamten Schneid- und Bearbeitungsprozesses - vom Rohteil des Stabs bis zum fertigen Stück.

Sägeaggregat

Das Sägeaggregat mit nach vorne ausfahrendem Sägeblatt ist für die Bearbeitung von Profilen mit kleinen Querschnitten optimiert, für die Serienproduktion kleiner Bauteile wie Beschlägen, Scharnieren, Bügeln und Winkelstücken, die eine/zwei Bearbeitungen erfordern. Um den Sägeblatt Materialverschnitt zu reduzieren könnne Blattdurchmesser von 250 mm bis 400 mm mit schmaler Mindeststärke verwendet werden.

Für Anwendungen bei grösseren Profilen und die Herstellung von Werkstücken, die für andere Anwendungen geeignet sind, ist ein CNC-Sägeaggregat mit Winkelverstellung erhältlich, das beidseitig bis auf 22° 30′ geneigt werden kann und über ein Sägeblatt mit 600 mm Durchmesser verfügt, das Profile mit grossen Querschnitten mit Winkel- und Spezialschnitten schneidet.

Vollschutzkabine

Die neue Vollschutzkabine wurde entwickelt, um maximale Funktionalität, Zugänglichkeit, Schallschutz und Helligkeit mit den Anforderungen an Sicherheit und Ergonomie in Einklang zu bringen. Das raffinierte und innovative Design macht diese Maschine einzigartig und unverwechselbar. Die grossen Scheiben ermöglichen dem Bediener eine einfache und sichere Kontrolle der Bearbeitungen. Die Kabine bietet über eine Doppelflügeltür einen sehr breiten Zugriffsbereich, in dem LEDs angebracht sind, die dem Bediener entsprechende Meldungen geben.

Entnahmesystem des bearbeiteten Werkstücks

Vegamill kann mit zwei Systemen für die Entnahme des Werkstücks ausgestattet werden. Das erste besteht aus einem Förderband, das das bearbeitete und geschnittene Werkstück entnimmt und in einem Sammelbehälter ablegt. Das Band ist so bemasst, dass es den Abtransport der für den Betrieb dieser Maschine typischen Kleinteile gewährleistet. Das zweite umfasst einen Entladetisch mit Entnahmeeinrichtung, die mit einem CNC-Greifer ausgestattet ist, der das Entladen grösserer Werkstücke mit einer Länge bis 2.500 mm ermöglicht. Das Entlademagazin verwaltet die Ansammlung der endgefertigten Werkstücke, während ein Sensor, der ein volles Magazin meldet, die Funktionsweise des Systems überwacht. Dieses System ermöglicht in Kombination mit dem neigbaren Sägeaggregat das Bearbeiten grosser Profile für Anwendungen in vielen unterschiedlichen Bereichen.

Etikettendrucker mit Folienlöser

Der Etikettendrucker mit Folienlöser ermöglicht die Identifizierung jedes geschnittenen Stücks mit den aus der Schnittliste stammenden geometrischen Merkmalen und Verwaltungsdaten. Ausserdem ermöglicht das Ausdrucken des Barcodes eine einfache Erkennung des Profils, was besonders in den folgenden Arbeitsphasen an den Bearbeitungszentren oder betreuten Montagelinien nützlich ist. Die Folienlöserfunktion ermöglicht das automatische Ablösen der Etiketten von der Rolle. Dank des Etikettensensores wird die Druckerwarteschlange angehalten, bis die Etikette entnommen wird.
