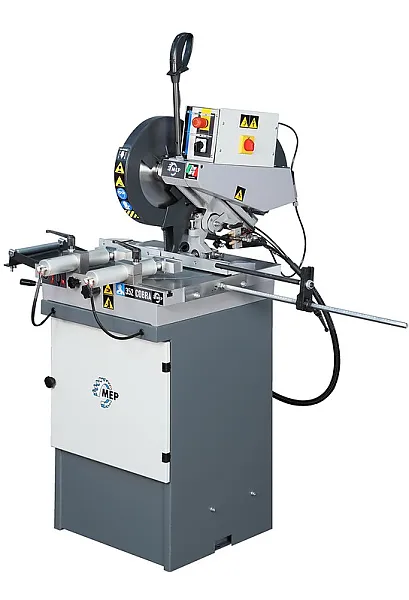

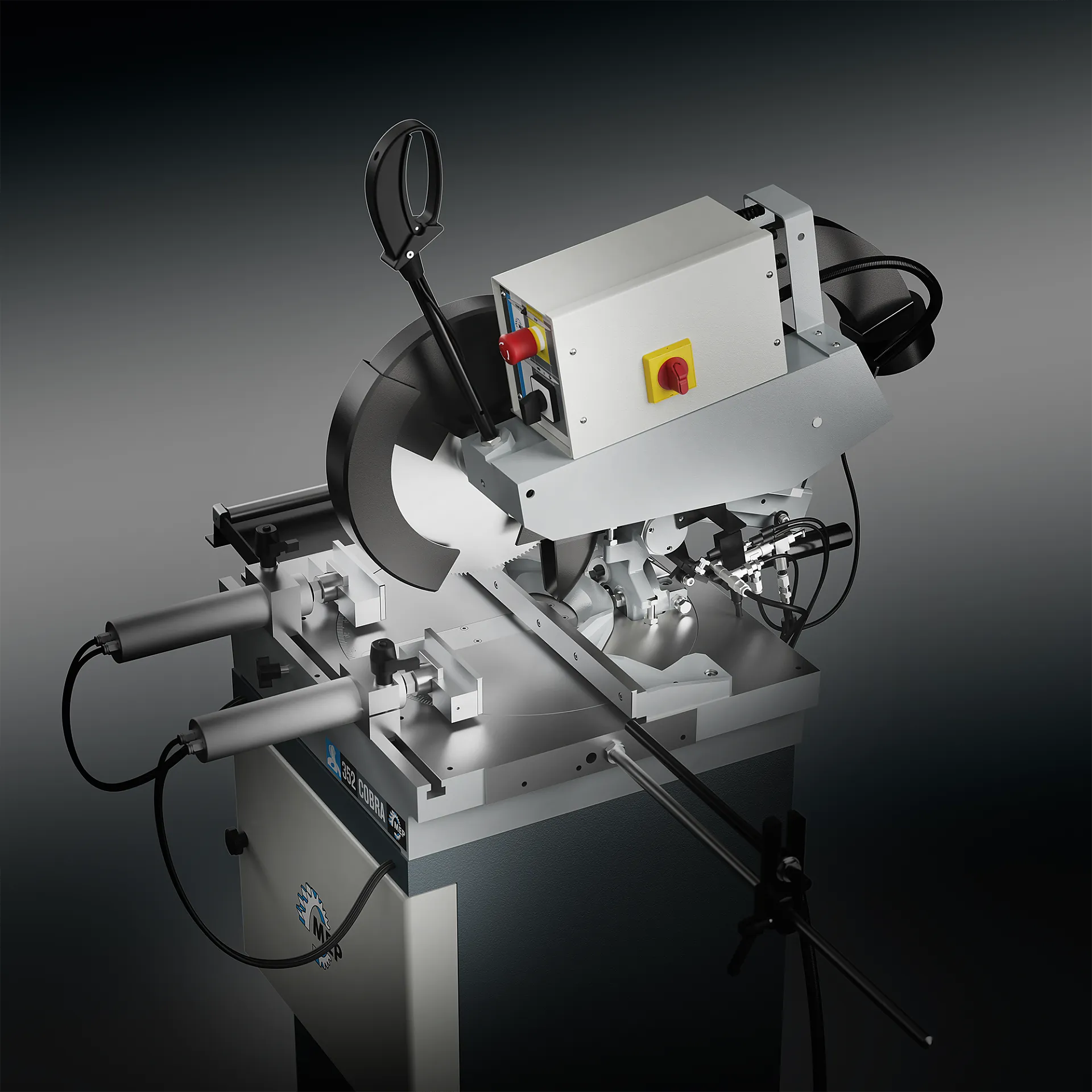

MEP Alusäge
COBRA 352/MA

Katalog MEP Network

Manuelle Kreissäge für das Sägen von Aluminium- Voll- und Profilmaterial und Leichtmetalllegierungen für den Einsatz von HMKreissägeblättern
für Gehrungsschnitte von 45° rechts bis 45° links. Die Alusäge verfügt weiter über eine zweite Gehrungsachse (Neigung 0°-45°) um Schifterschnitte durchzuführen.

Facts

Werkstoffe

Nichteisenwerkstoffe

Automatisierung

manuell

Sägeblatt ø

350 mm

Max. Schnittbereich rund

120 mm

Max. Schnittbereich 4-kant

180 × 70 mm

Gehrungseinstellungen

manuell

Mindestreststücklänge

–

Technische Daten

Schnittbereich

Rund

Quadrat

Rechteck

0°

Rund

115 mm

Quadrat

100 mm

Rechteck

130 × 80 mm

45° links

Rund

100 mm

Quadrat

85 mm

Rechteck

90 × 80 mm

45° rechts

Rund

75 mm

Quadrat

75 mm

Rechteck

90 × 65 mm

Hochbelastbar

Die robuste Gussstruktur ermöglich die Maschine die entstehenden Vibrationen zu aufnehmen und gab grössere Schnittpräzision und verlängert die Lebensdauer des Sägeblatt.

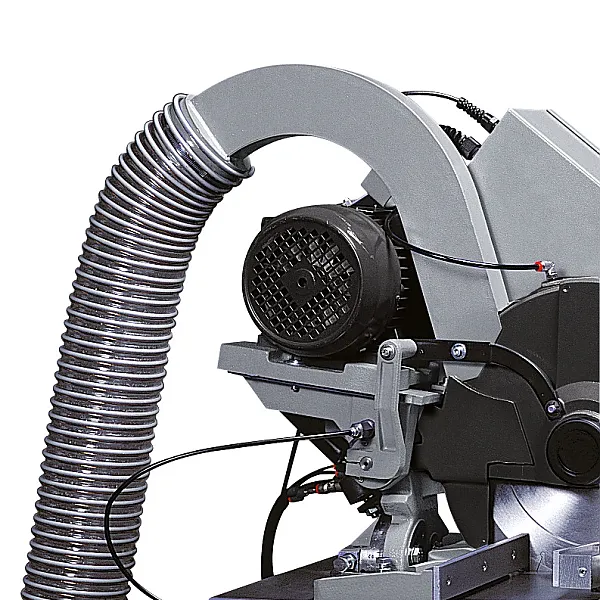

Das Antriebssystem aus Riemenscheibe und Zahnriemen gewährleistet eine hohe Steifigkeit.
Die grosse Arbeitsfläche mit einem auf einem Rollenlager montierten Drehtisch mit einem Durchmesser von 425 gewährleistet eine gleichbleibende Schnittqualität.
Die automatische Kühlmittelsprühvorrichtung, die zur Einsparung von Kühlmittel nur beim Schneiden aktiviert wird, gewährleistet eine optimale Kühlung des Sägeblatts und sorgt für eine längere Lebensdauer.

Benutzerfreundlich

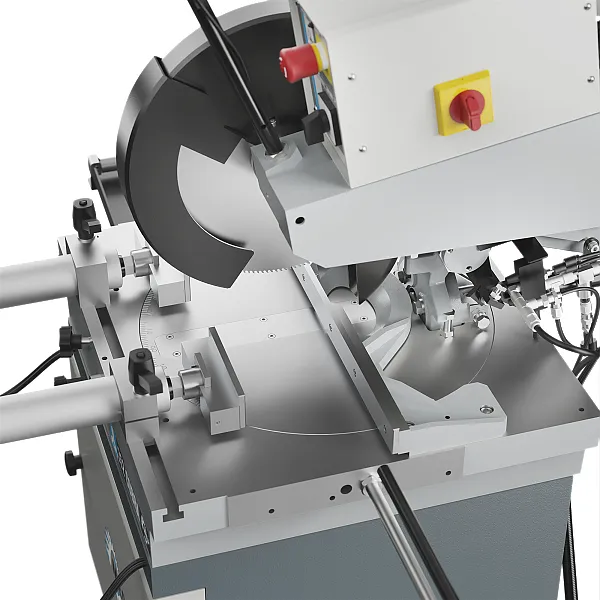

Der auf einem Axiallager montierte Drehtisch sorgt für die einfache und gleichmässige Drehung mit jeder Gehrung.
Die mechanischen Anschläge bei -45°, +0°, +45° ermöglichen die schnelle Positionierung des Sägekopfes.

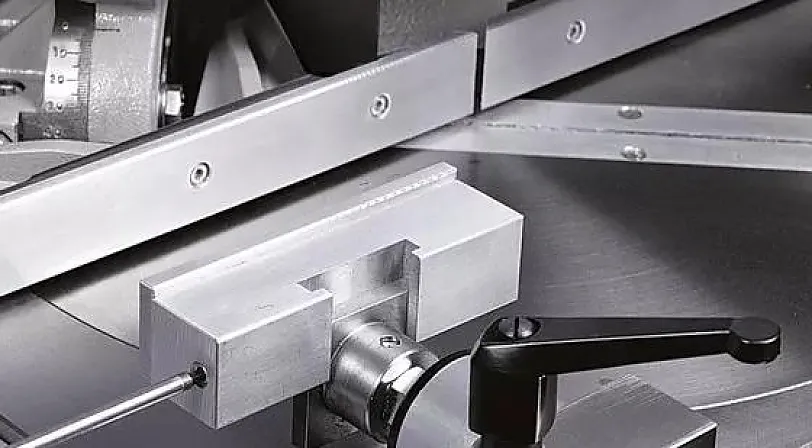

Die rechts und links vom Sägekopf längs verschiebbare Einspanneinheit mit Schnellverriegelung/Entriegelung ermöglicht es, auch präzise Winkelschnitte sicher auszuführen.
Der mit der Sägekopfabsenkung synchronisierte pneumatische Schraubstock verringert die Bearbeitungszeiten.

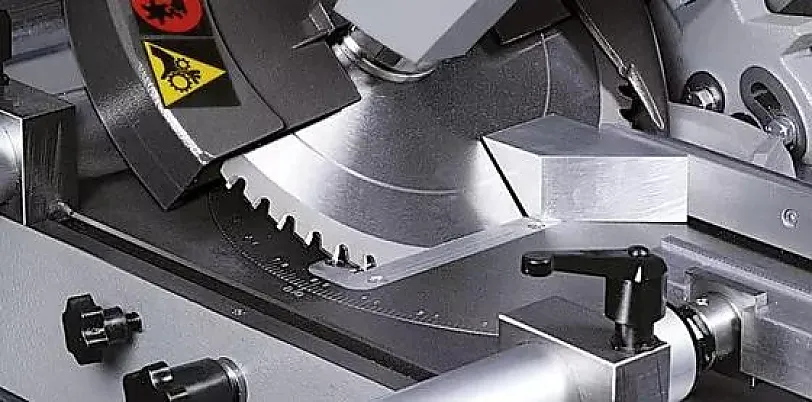

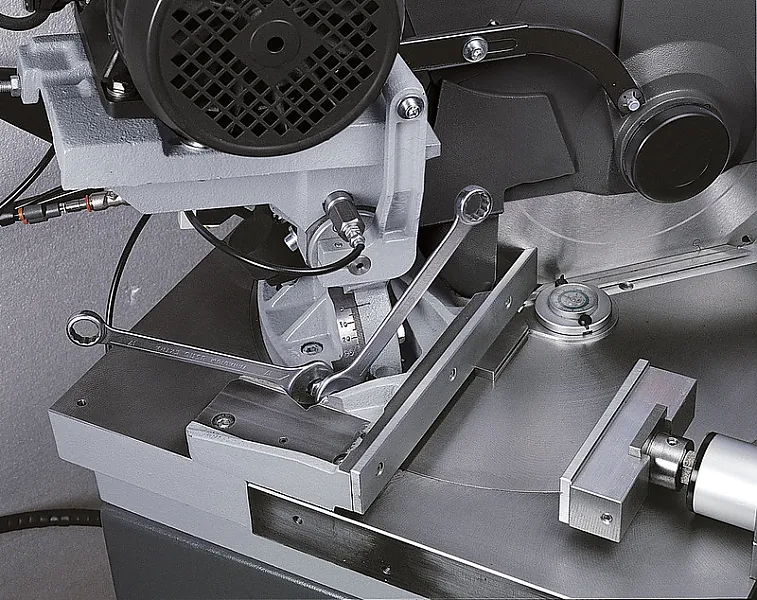

Vertikaler schwenkbarer Kopf

Die Metallsäge schneidet Leichtmetalllegierungen, Aluminiumprofile und Vollmaterial mit einer Gehrung von -45° bis +45°. Der Sägekopf kann auch vertikal ausgerichtet werden und ermöglicht Schrägschnitte von 0° bis +45°.

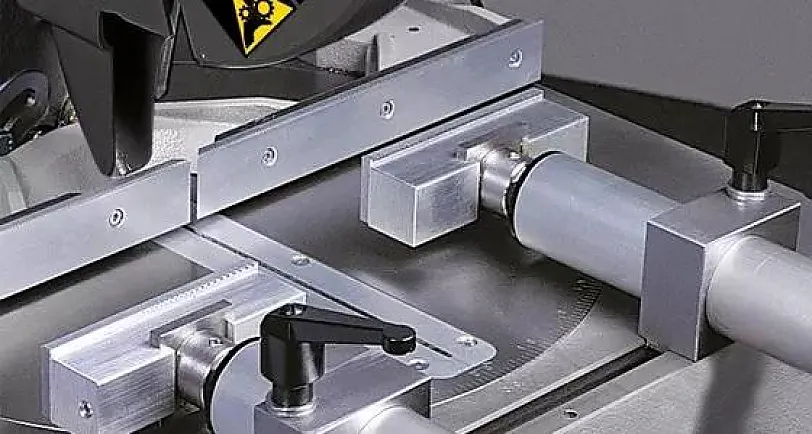

Einspannsystem aus zwei stirnseitig angeordneten Schneid-Schraubstöcken, die frei der Längsachse der Teile entlang angeordnet werden können.

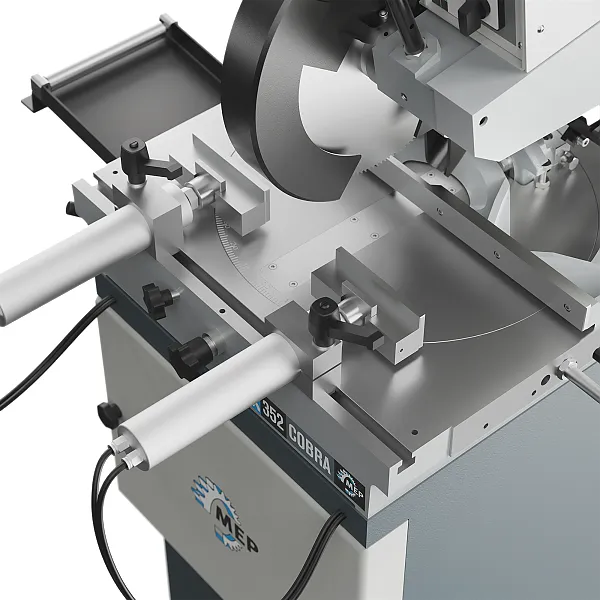

Verschiebbare Spanneinheit, die rechts und links vom Kopf verschoben werden kann und die schnelle, sichere und präzise Einspannung über die gesamte Maschinenbreite gewährleistet.
