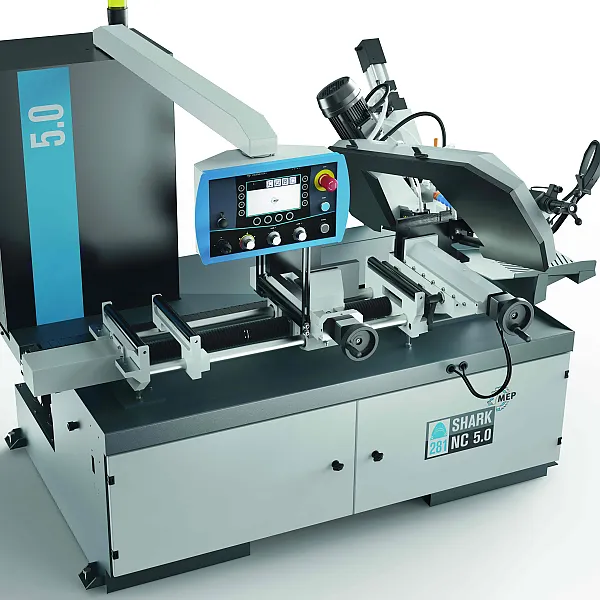

MEP SHARK 281 NC 5.0 - Bandsägeautomat

Katalog MEP Network

Elektrohydraulischer Bandsägevollautomat mit zusätzlich halbautomatischer, halbautomatisch-dynamischer und manueller Funktion, für Schnitte von 0° bis 60° links.

Facts

Automatisierung

vollautomatisch

Sägebandhöhe

27 mm

Werkstoffe

Eisenwerkstoffe (primär)

Max. Schnittbereich rund

250 mm

Max. Schnittbereich 4-kant

280 × 200 mm

Gehrungseinstellungen

manuell

Mindestreststücklänge

260 mm

Technische Daten

Schnittbereich

Rund

Quadrat

Rechteck

0°

Rund

250 mm

Quadrat

230 mm

Rechteck

280 × 200 mm

45° links

Rund

190 mm

Quadrat

180 mm

Rechteck

180 × 180 mm

60° links

Rund

120 mm

Quadrat

110 mm

Rechteck

110 × 110 mm

Höchste Produktionsleistung

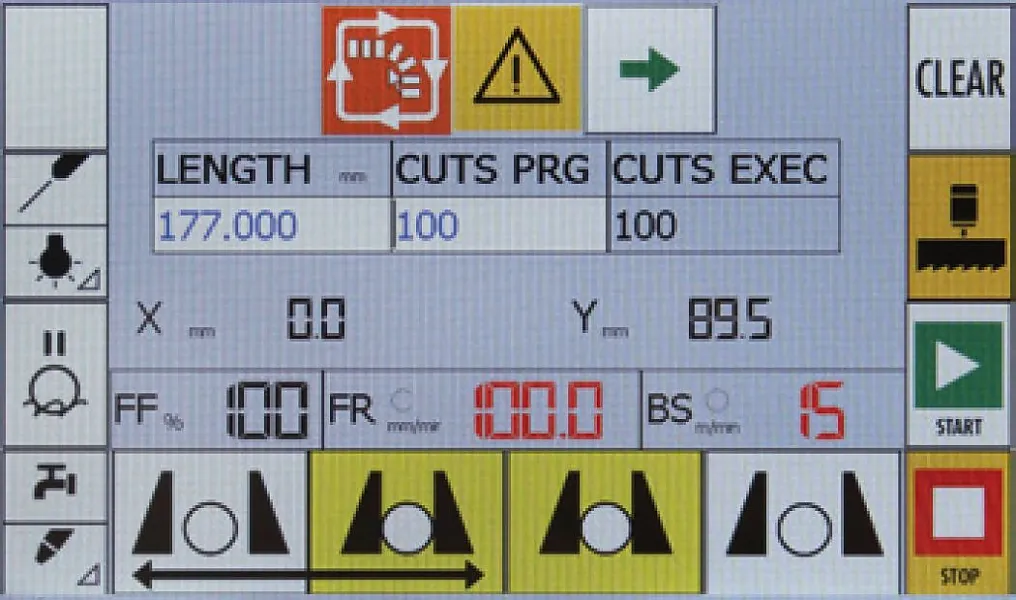

Die Steuerung ermöglicht es, bis zu 100 Schneidprogramme mit jeweils unterschiedlichen Mengen und Längen abzuspeichern und minimiert die Programmierzeit bei wiederkehrenden Aufträgen.
Die automatisch erfasste Startposition des Sägekopfes verringert die Einstellzeit.
Die verstellbaren gusseisernen Blattführungsköpfe mit 4 WIDIA-Pads sorgen für eine höhere Stabilität und Lebensdauer des Sägeblatts.

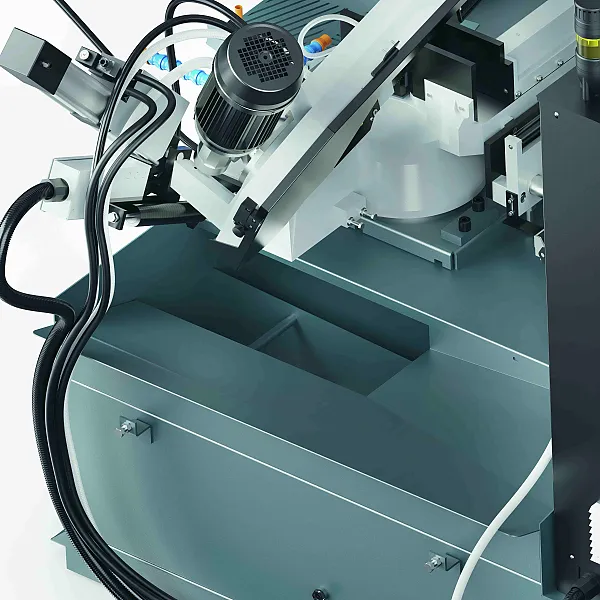

Der Kühlmittelauffangbehälter ermöglicht die Rückgewinnung des Kühlmittels auch beim Schneiden auf höchster Gehrung, dadurch wird der Abfall auf Null reduziert.

Höchste Präzision

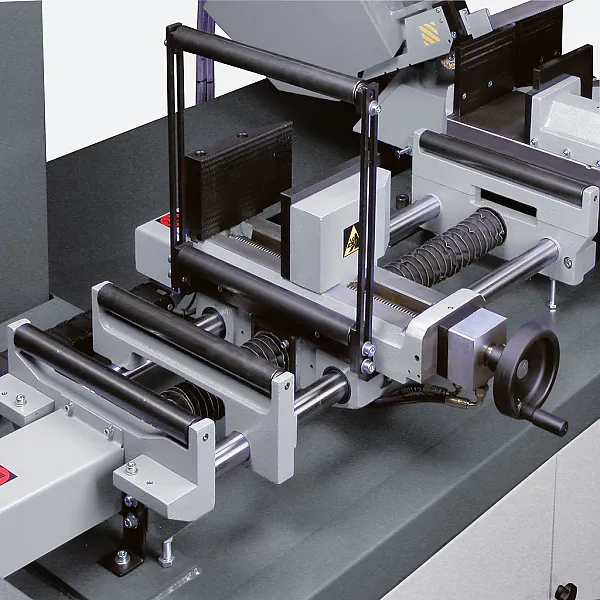

Der bewegung der Zuführerer Schraubstock mit Stepper Motor versichert die höchste Präzision an der
Position.
Die mechanischen Anschläge bei 0°, +45° und +60° mit Klemmvorrichtung für alle dazwischen liegenden Gehrungen gewährleisten die schnelle Positionierung des Sägekopfes.
Die auf dem Drehteller eingravierte Winkelskala ermöglicht es präzise Winkelschnitte innerhalb der Toleranzgrenzen und mit beliebiger Gehrung auszuführen.
Der 2,2 Kw-Motor mit Vektorumrichter zur stufenlosen Einstellung der Blattdrehzahl von 15 bis 100 m/min ermöglicht es, die Sägeblattdrehzahl an das verarbeitete Material anzupassen.

Adaptive Steuerung der Schnittkraft

Mit der adaptiven Schnittkraftsteuerung können Sie unter allen Bedingungen exzellente und präzise Schnitte, auch mit einem abgenutzten Werkzeug durchführen.

Industry 4.0 Ready - IOT

Mit dem optionalen IOT werden Datenerfassung und -nutzung optimiert, dadurch wird die Leistung der Metallsäge verbessert und die Lebensdauer des Werkzeugs gesteigert.

Höchste Sicherheit

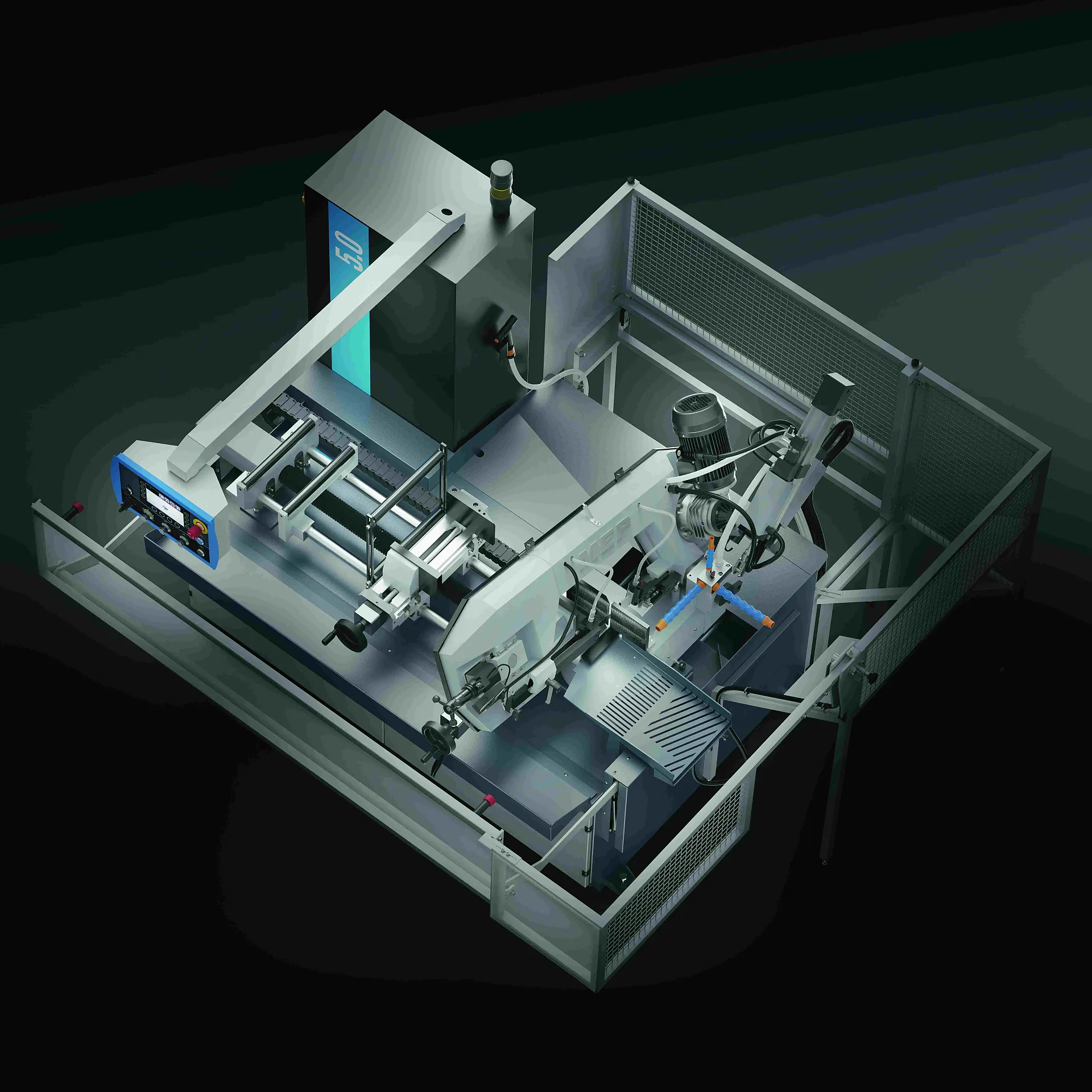

Die Sicherheit der Bediener ist gewährleistet durch die Perimeterschutz Vorrichtungen mit Sicherheitsverriegelungen.

4 Betriebsweisen

Die 4 Betriebsweisen (manuell, halbautomatisch dynamisch, halbautomatisch und automatisch) ermöglichen das effiziente Schneiden unter allen Bedingungen.

Gusseisen

Der Sägekopf, der Schneidtisch und der Schraubstock aus Gusseisen, absorbieren die beim Schneiden entstehenden Vibrationen und verlängern die Lebensdauer des Sägeblatts.
