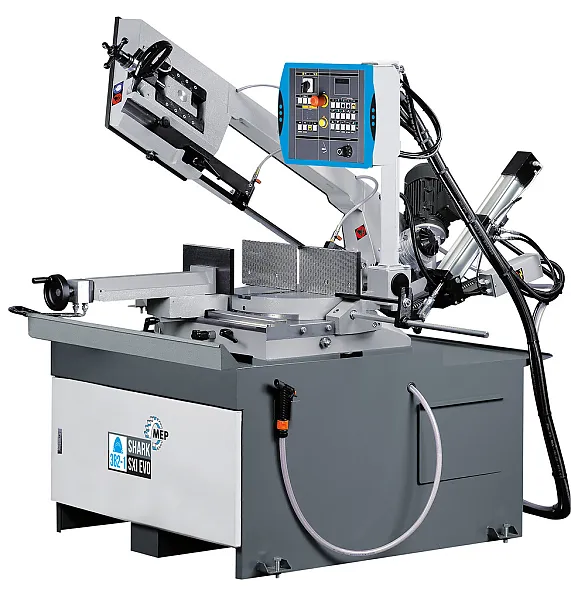

MEP SHARK 382 SXI EVO

Katalog MEP Network

Elektrohydraulische, halbautomatische Bandsäge mit zusätzlich manueller und halbautomatisch-dynamischer Funktion, für Schnitte von 45° rechts bis 60° links.

Facts

Automatisierung

halbautomatisch

Sägebandhöhe

27 mm

Werkstoffe

Eisenwerkstoffe (primär)

Max. Schnittbereich rund

280 mm

Max. Schnittbereich 4-kant

380 × 260 mm

Gehrungseinstellungen

manuell

Mindestreststücklänge

–

Technische Daten

Schnittbereich

Rund

Quadrat

Rechteck

0°

Rund

280 mm

Quadrat

260 mm

Rechteck

380 × 260 mm

45° links

Rund

260 mm

Quadrat

250 mm

Rechteck

300 × 200 mm

60° links

Rund

180 mm

Quadrat

170 mm

Rechteck

200 × 170 mm

45° rechts

Rund

200 mm

Quadrat

180 mm

Rechteck

230 × 160 mm

Extrem flexibel

Die 3 Betriebsweisen (manuell, halbautomatisch dynamisch und halbautomatisch) ermöglichen das effiziente Schneiden unter allen Bedingungen.
Die Folientastatur mit taktilen Tasten und akustischem Signal bei Betätigung ist an einem Schwenkarm montiert und gewährleistet die Kontrolle der Bedienelemente in allen Bedienpositionen.
Das LCD-Display zeigt den Status der Metallsäge und alle Sägeparameter an und ermöglicht eine optimale Steuerung in Echtzeit.
Die Einstellung über das Bedienfeld ermöglicht es auch, die Hubgrenzen des Sägekopfes an die Abmessungen der zu schneidenden Stangen anzupassen.
Mechanische Anschläge bei -45°, +0°, +45° und +60° mit Klemmvorrichtung für alle dazwischen liegenden Gehrungen.

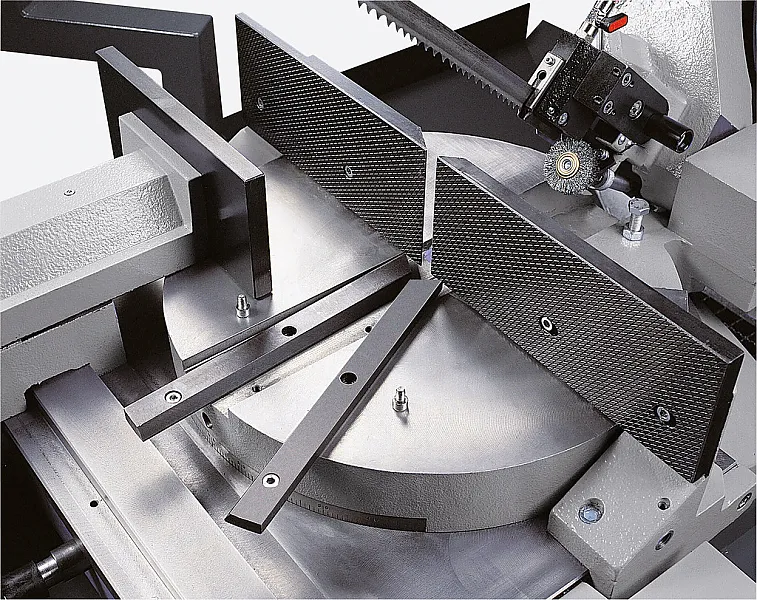

Die große Arbeitsfläche gewährleistet höchste Stabilität und Sicherheit beim Schneiden und ist mit gehärteten Stahlplatten ausgestattet, die bei Verschleiss ausgetauscht werden können.

Benutzerfreundlich

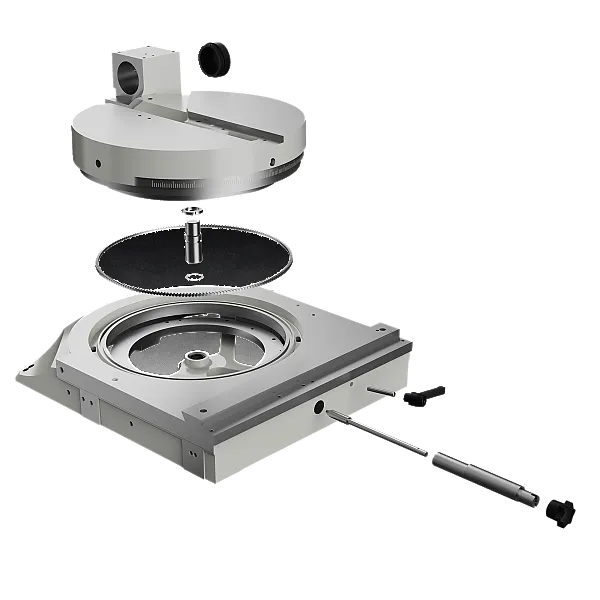

Der auf einem Axial-Rollenlager montierte Drehtisch sorgt für die einfache und gleichmäßige Drehung mit jeder Gehrung, ohne dass der Tisch bei Winkelschnitten eingeschnitten wird.

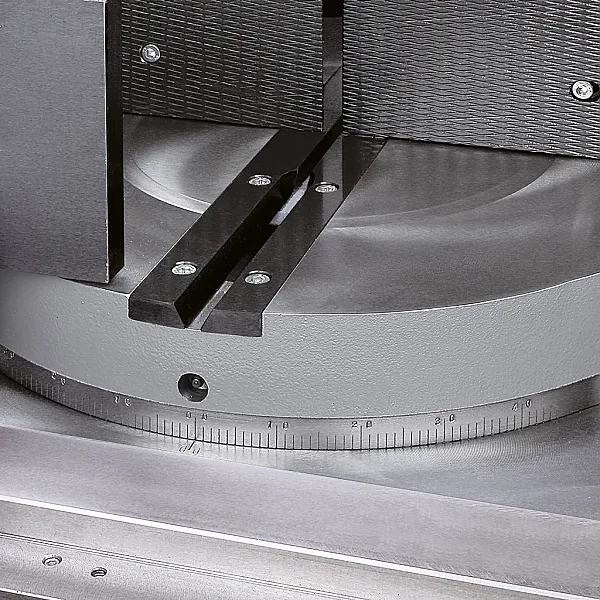

Die auf dem Drehteller eingravierte Winkelskala ermöglicht es präzise Winkelschnitte innerhalb der Toleranzgrenzen und mit beliebiger Gehrung auszuführen.

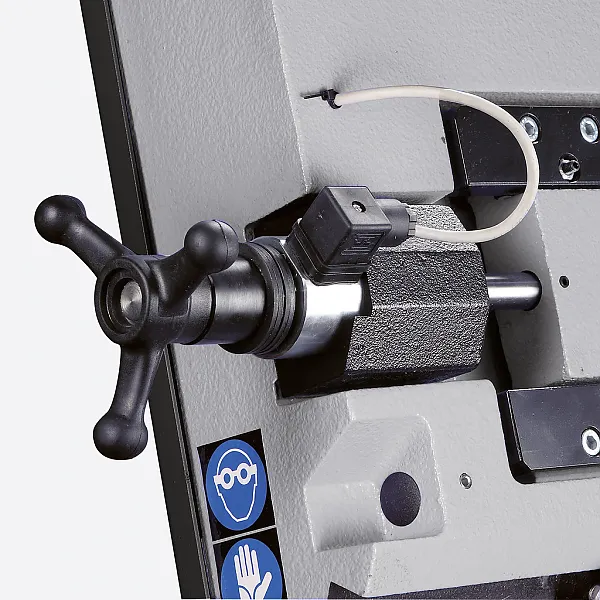

Das Schnellentriegelungssystem ermöglicht es, den Schneidschraubstock einfach von Hand.

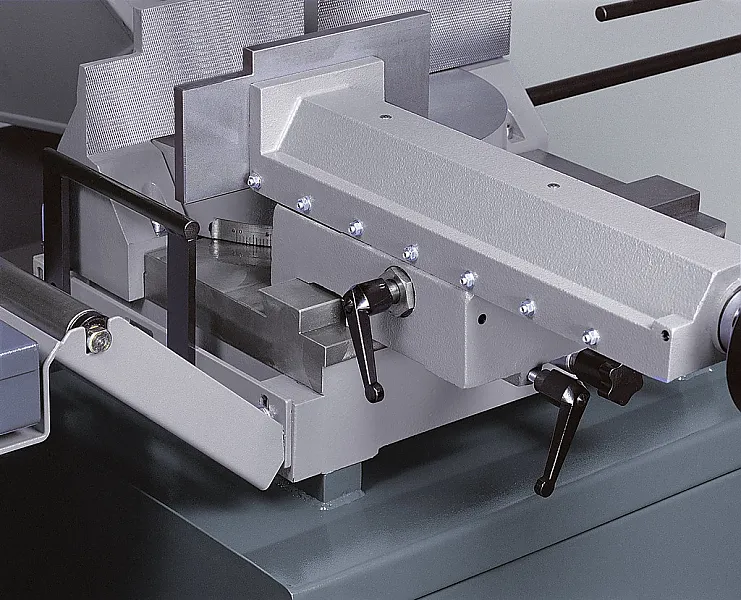

Zu öffnen/schliessen. Die rechts und links vom Sägekopf längs verschiebbare Einspanneinheit ermöglicht es, auch präzise Winkelschnitte sicher auszuführen.
Das Spülsystem unter dem Schneidtisch vermeidet die Ansammlung von Spänen und damit die für die manuelle Entfernung notwendigen Stillstandzeiten.
Die Bedienoberfläche mit Display und mechanischen Tasten gewährleistet die zuverlässige, einfache und intuitive Programmierung.

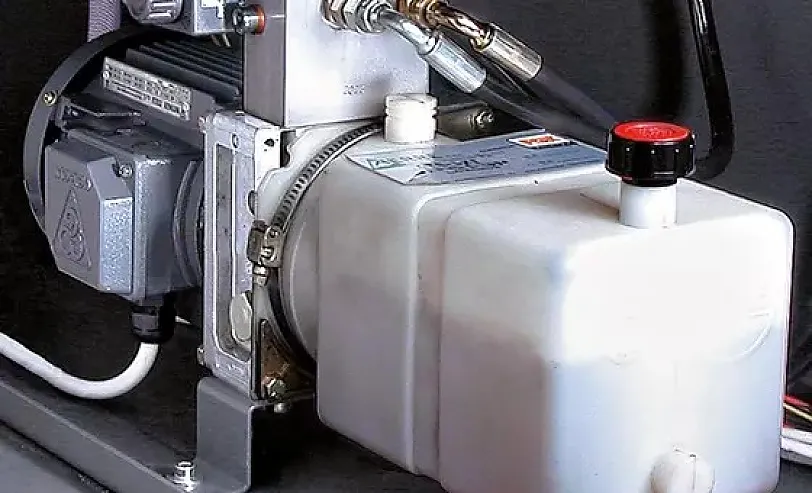

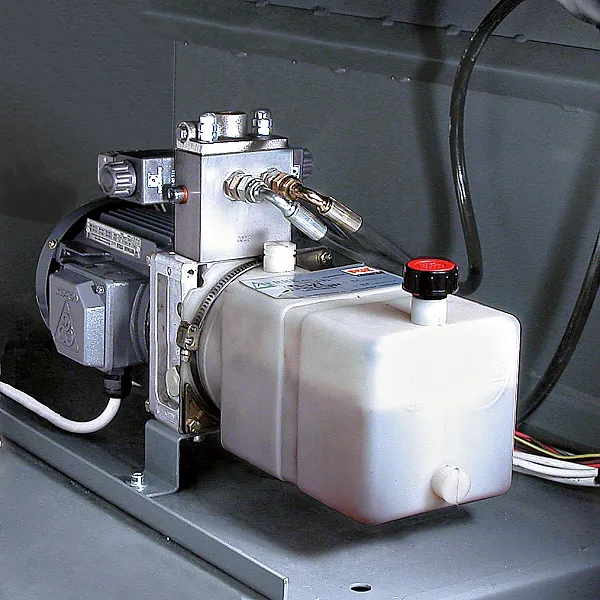

Hydraulisch gesteuerte Sägekopfsenkung und Schraubstock

Schraubstock und Sägekopfsenkung sind hydraulisch gesteuert, dies gewährleistet, abhängig von der vom Bediener vorgenommenen Einstellung, einen konstanten Druck während dem Schnitt.
