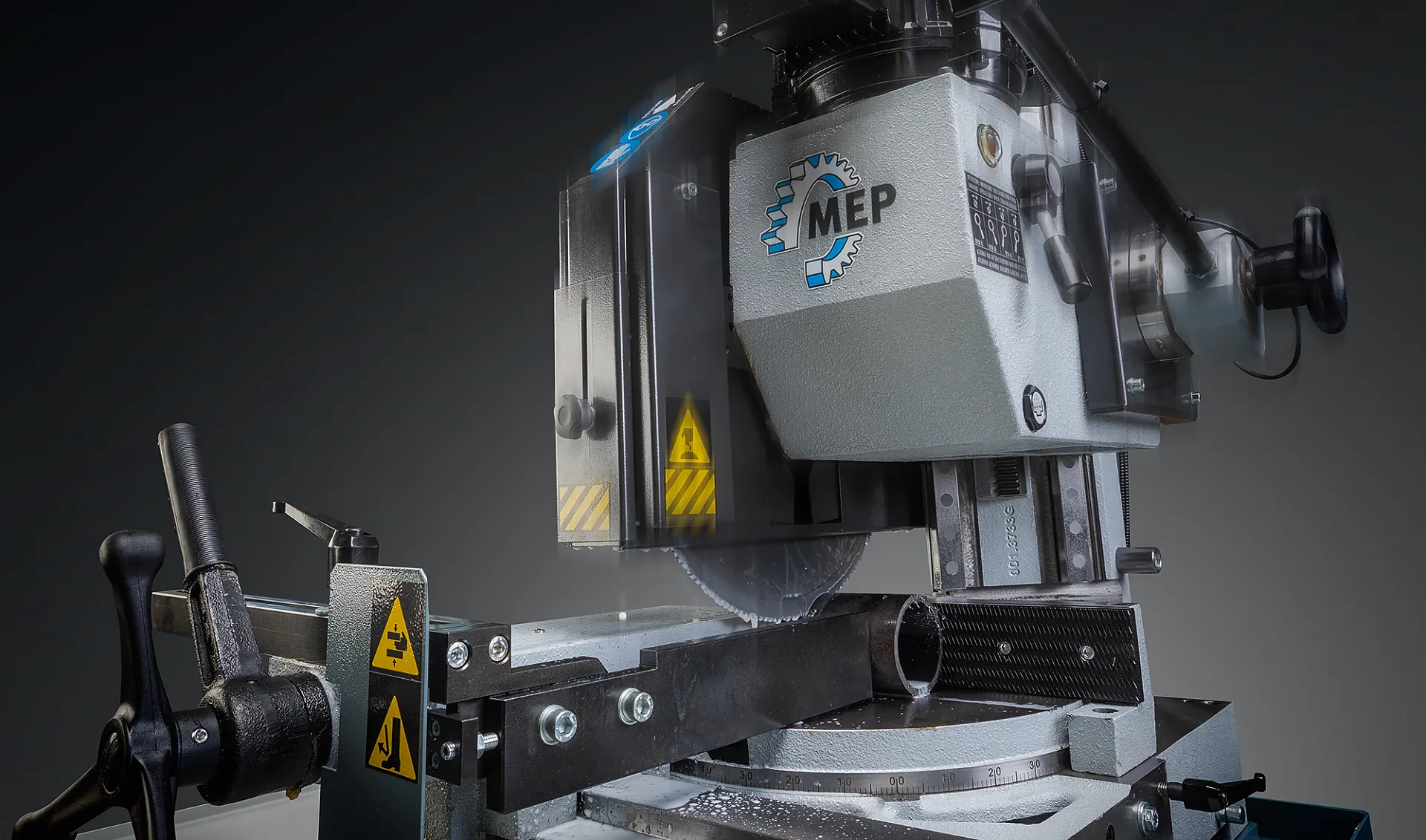

MEP Stahlkreissäge
TIGER 352 / MA

Katalog MEP Network

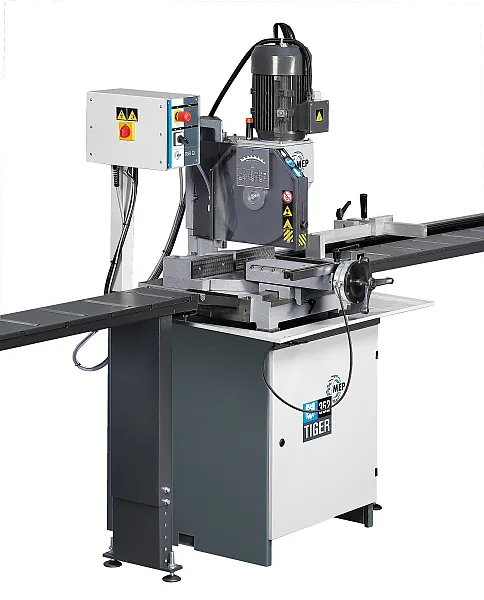

Manuelle Vertikal-Stahlkreissäge, für Schnitte von 60° links bis 45° rechts. Mit 4 Drehzahlstufen für den Einsatz in Stahl, Buntmetallen etc. geeignet. Die Maschine ist für den Einsatz von HSS-Sägeblättern ausgestattet.

Facts

Werkstoffe

Eisenwerkstoffe (primär)

Automatisierung

manuell

Sägeblatt ø

350 mm

Max. Schnittbereich rund

115 mm

Max. Schnittbereich 4-kant

180 × 95 mm

Gehrungseinstellungen

manuell

Mindestreststücklänge

–

Spanneinrichtung Stahlkreissäge Tiger 352

Technische Daten

Schnittbereich

Rund

Quadrat

Rechteck

0°

Rund

115 mm

Quadrat

95 mm

Rechteck

180 × 95 mm

45° links

Rund

110 mm

Quadrat

95 mm

Rechteck

125 × 95 mm

60° links

Rund

90 mm

Quadrat

90 mm

Rechteck

90 × 90 mm

45° rechts

Rund

110 mm

Quadrat

95 mm

Rechteck

125 × 95 mm

Hochbelastbar

Der Aufbau aus robustem Gusseisen absorbiert Vibrationen und gewährleistet eine gleichbleibende Schnittqualität sowie eine längere Lebensdauer des Sägeblatts.

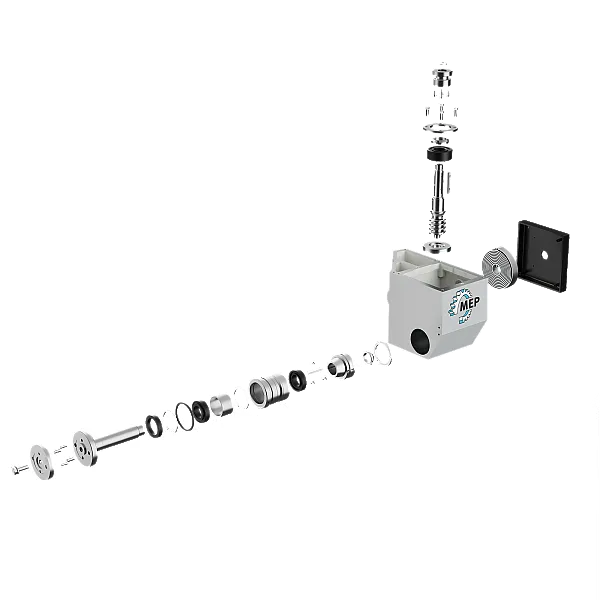

Das zweistufige Getriebe gewährleistet eine hohe Schnittleistung und Steifigkeit.
Die mit Thermorelais und Mindestspannungsspule ausgestattete Schalttafel gewährleistet höchsten Schutz gegen Phasenausfall.

Extrem flexibel

Die mechanischen Anschläge bei -45°, +0°, +45° und +60° mit Klemmvorrichtung für alle dazwischen liegenden Gehrungen gewährleisten die schnelle Positionierung des Sägekopfes.

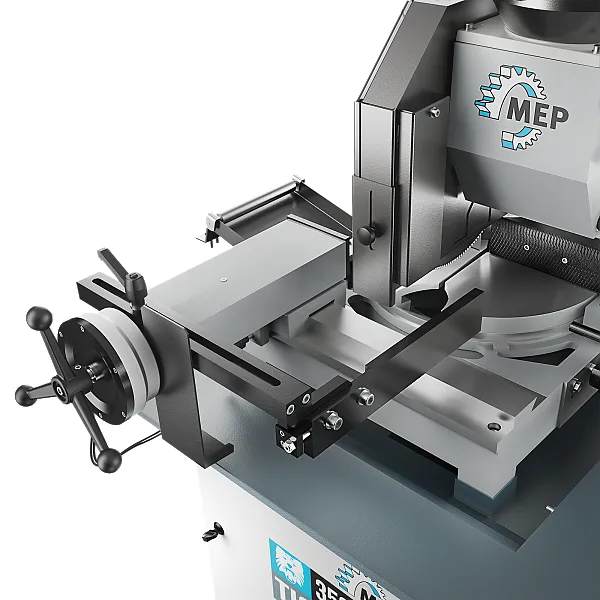

Die rechts und links vom Sägekopf längs verschiebbare Einspanneinheit ermöglicht es, auch präzise Winkelschnitte sicher auszuführen.

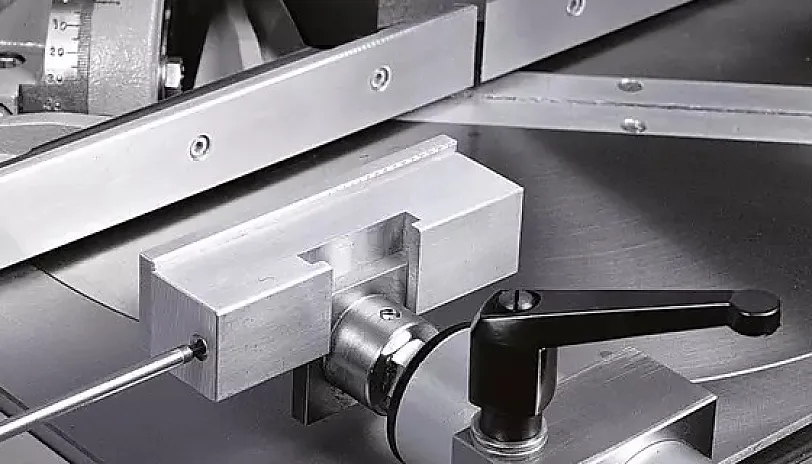

Das doppelte Werkstückspannsystem mit Gratschutzvorrichtung sorgt für eine sichere Einspannung und vermeidet das Entstehen von Graten beim Schneiden.

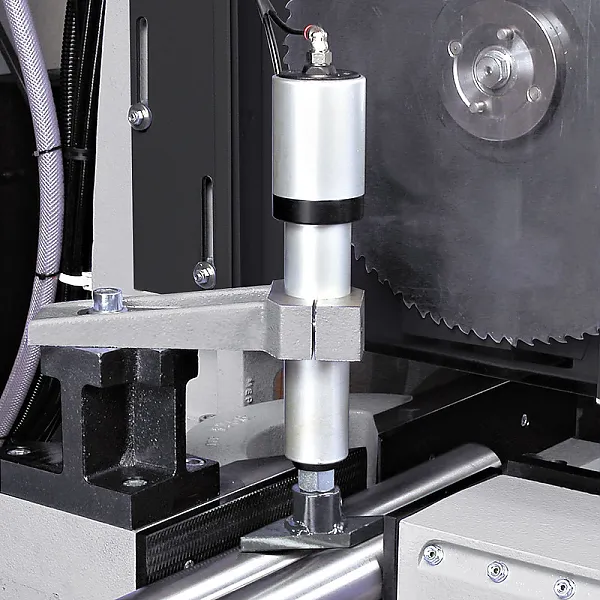

Das pneumatische Einspannsystem ermöglicht die Einstellung des Spanndrucks abhängig von der Härte des zu schneidenden Materials.
Der Schneidbalken aus verchromtem Stahl mit eingravierter Millimeterskala und der umklappbare Anschlag sind die perfekte Lösung für die schnelle tiger 352/ma Ausführung von Schnitten mit gleichbleibender Länge.

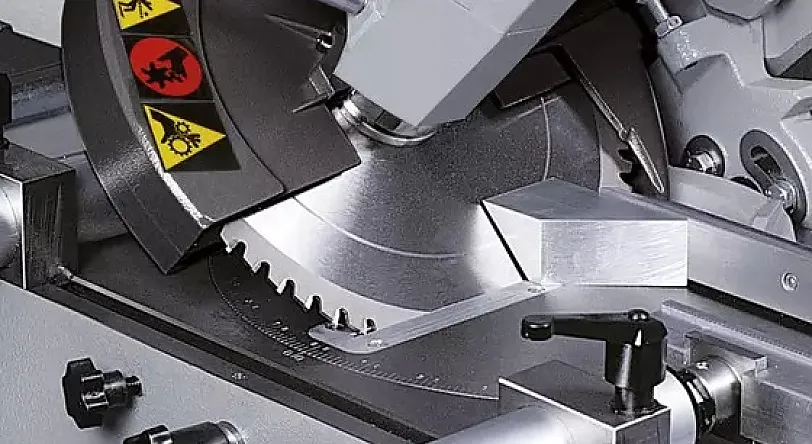

Vertikal Schwenkbarer Kopf

Die Metallsäge schneidet Leichtmetalllegierungen, Aluminiumprofile und Vollmaterial mit einer Gehrung von -45° bis +45°. Der Sägekopf kann auch vertikal ausgerichtet werden und ermöglicht Schrägschnitte von 0° bis +45°.

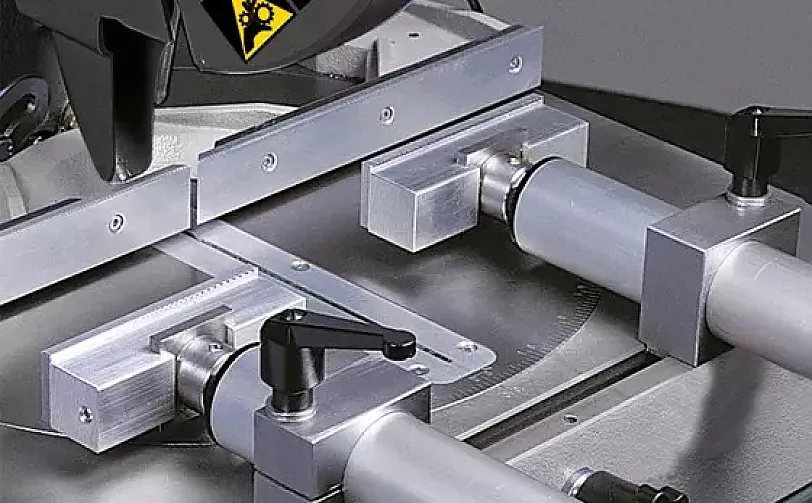

Einspannsystem aus zwei stirnseitig angeordneten Schneid-Schraubstöcken, die frei der Längsachse der Teile entlang angeordnet werden können

Verschiebbare Spanneinheit, die rechts und links vom Kopf verschoben werden kann und die schnelle, sichere und präzise Einspannung über die gesamte Maschinenbreite gewährleistet-
