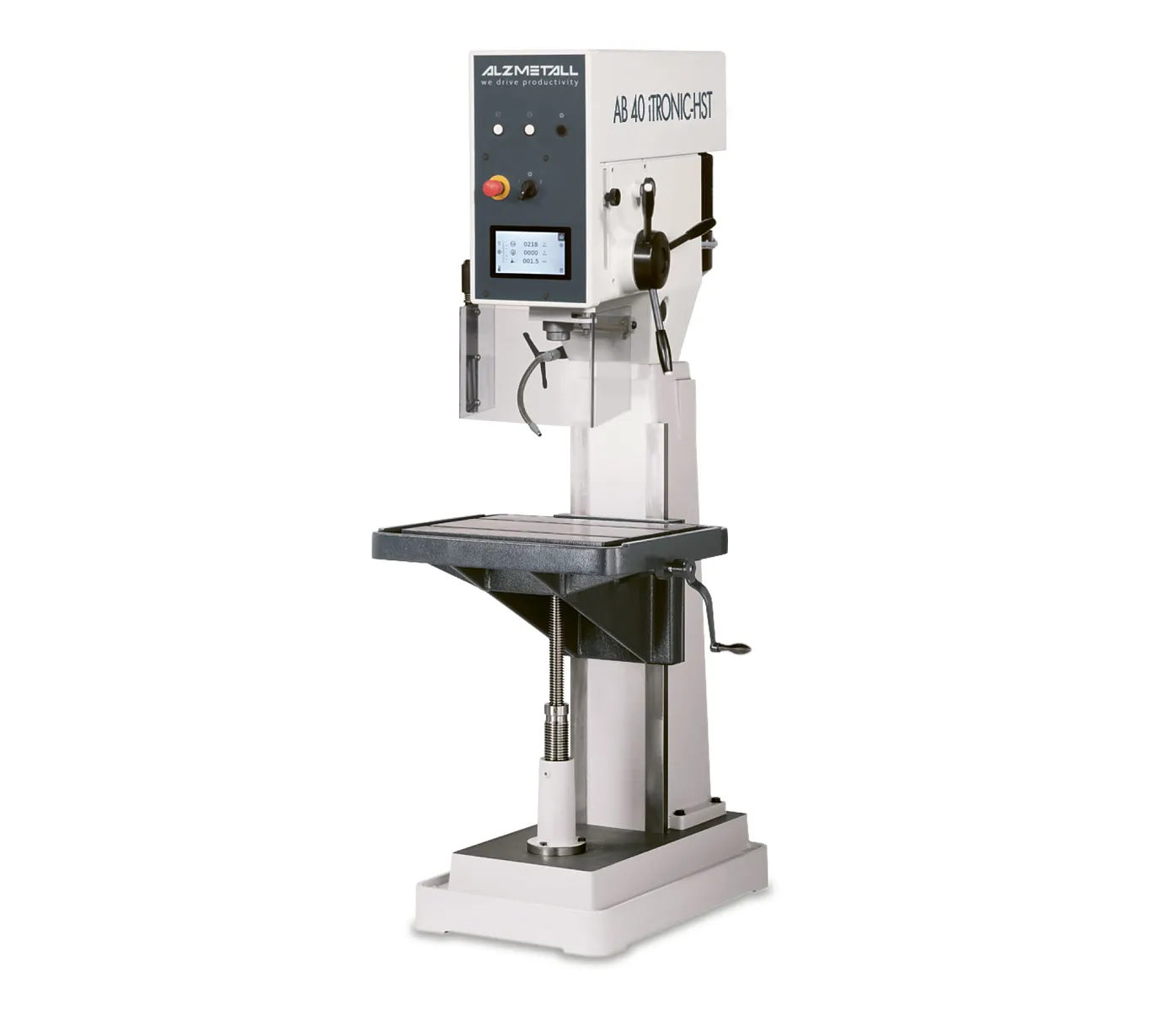

Alzmetall Halbständerbohrmaschine
AB 40 iTRONIC-HST

Name: AB 40 iTRONIC-HST
Brand: Alzmetall
Availability: PreOrder

Katalog Alzmetall Bohrmaschinen – Classic Baureihen Katalog Alzmetall Bohrmaschinen – iTRONIC Baureihen

Die AB 40 iTronic-HST bietet mit der automatischen Drehzahleinstellung für den Bediener einen besonderen Komfort. Typische Einsatzbereiche sind Industriebetriebe, Reparaturwerkstätten und Metallbau. Durch die grosse Drehzahlbandbreite können sehr viele verschiedene Grössen und Werkstoffe mühelos bearbeitet werden. Der Maschinentisch ist vertikal auf zwei Führungen gelagert und durch einen Zylinder verstärkt. Da der Tisch in der Horizontalachse nicht schwenkbar ist, bleibt der Nullpunkt der Z-Achse bei der Höhenverstellung immer konstant. Der automatische Spindelvorschub wird über einen elektromagnetischen Knopf im Drehkreuz aktiviert. Dies führt zu ergonomischem Arbeiten und sorgt für präzise sowie gleichmässige Bohrungen. Die diversen Funktionen der iTronic-Steuerung ermöglichen dem Bediener eine effiziente und einfache Arbeitsweise.

Facts

Bohrleistung Stahl

40 mm

Max. Gewinde in Stahl

M30

Säulendurchmesser

290 mm

Ausladung

330 mm

Spindelhub

160 mm

Drehzahl

100–1600 min / 70–4000 min

Vorschub

0,1 – 0,2 – 0,3 – 0,4 mm/U

Fliessbohren

nein

Gewicht

760 kg

Anzeige (Touch / konventionell)

Optionen:

Machen Sie Ihre AB 40 iTRONIC-HST durch passende Optionen noch Effizienter.

LED-Maschinenleuchte
Kühlmittelanlage
Bohrtiefen-Feineinstellung und -Festanschlag
Technologierechner im Display
Maximalbohrtiefen-Anzeige
Automatischer Spindelstopp
Werkstück- und Spindelstundenzähler

iTRONIC Bohrmaschinen mit Touch-Display

Mehrwert der iTRONIC-Bohrmaschinen durch unterstützende Standardfunktionen

Touch-fähiges 5” oder 7” Display mit kratzresistenter Glasoberfläche
Integrierte Bohrtiefenanzeige mit Touch-Nullpunktübernahme (Bohrbeginn)
Virtuelle Bohrtiefen-Skala Im Display
Optimale Lesbarkeit für den Bediener
Einfache und einheitliche Bedienerführung durch Piktogramme
Integrierter Werkzeugspeicher mit je vier Speicherplätzen
Drehzahlanzeige – Istwert

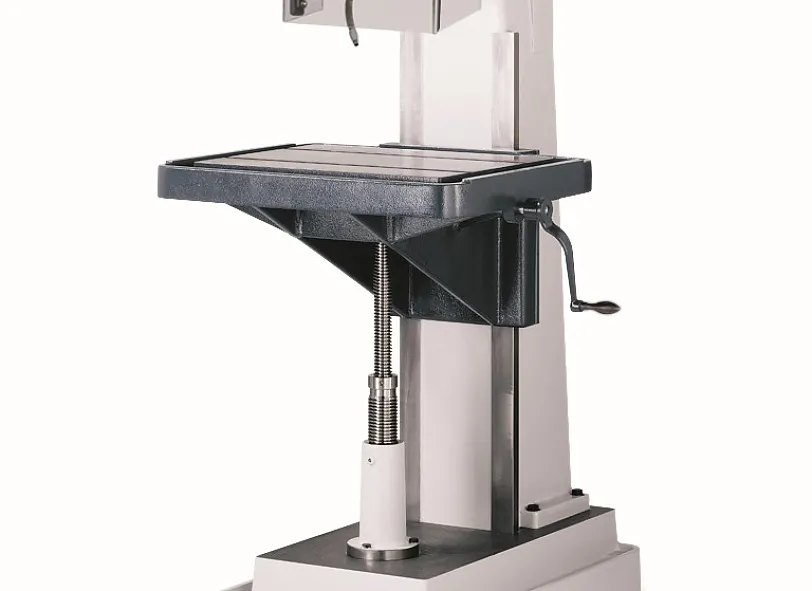

Massive Halbständerbauweise

Die Bohrmaschinen von Alzmetall überzeugen durch eine massive Graugusskonstruktion, die höchste Steifigkeit und aussergewöhnliche Dämpfungseigenschaften garantiert. Die langlebigen Kernkomponenten aus Grauguss bieten optimale Schwingungsdämpfung und sichern eine konstante Genauigkeit über viele Jahre.

Die zusätzliche Halbständerbauweise erlaubt hohe Tischbelastungen und ergibt eine präzis geführte Verfahrung des Maschinentisches ohne seitliche Versätze.

Automatischer Vorschub mit Magnetkupplung

Der gesteuerte Vorschub optimiert den Spanbildungsprozess und sorgt für einen gleichmässigen Spanabtrag beim Bohren. Der Werkzeugverschleiss kann dadurch reduziert und die Oberflächenqualität für ein präzises Loch verbessert werden. Zudem erlaubt er dem Bediener, sich auf die Überwachung des Bohrprozesses zu konzentrieren, was zu Zeitersparnis und höherer Sicherheit führt.

Der automatische Vorschub wird ergonomisch über einen Knopf auf dem Drehkreuz zugeschaltet und verfügt über vier Vorschubübersetzungen. Die Zuschaltung des Vorschubs erfolgt anhand einer Magnetkupplung, welche durch erneute Betätigung des Knopfs oder nach Erreichen der Tiefenbegrenzung wieder gelöst wird.

Automatischer Vorschub mit Magnetkupplung

Leistungsstarke Antriebskonzepte

Bewährtes und sehr langlebiges Antriebskonzept mit Kegelscheibensätzen und Riementrieb, auch kombiniert mit 2-Stufenkupplung oder Zahnradgetriebe. Die stufenlose Übersetzung mittels eines Riemens sorgt für hohes Drehmoment speziell im niedrigen Drehzahlbereich. Dies ist wichtig bei Bearbeitungen in schweren Materialien. Zudem wirkt dieses Antriebskonzept Stosshemmend und sorgt für eine geräuscharme Umgebung.
