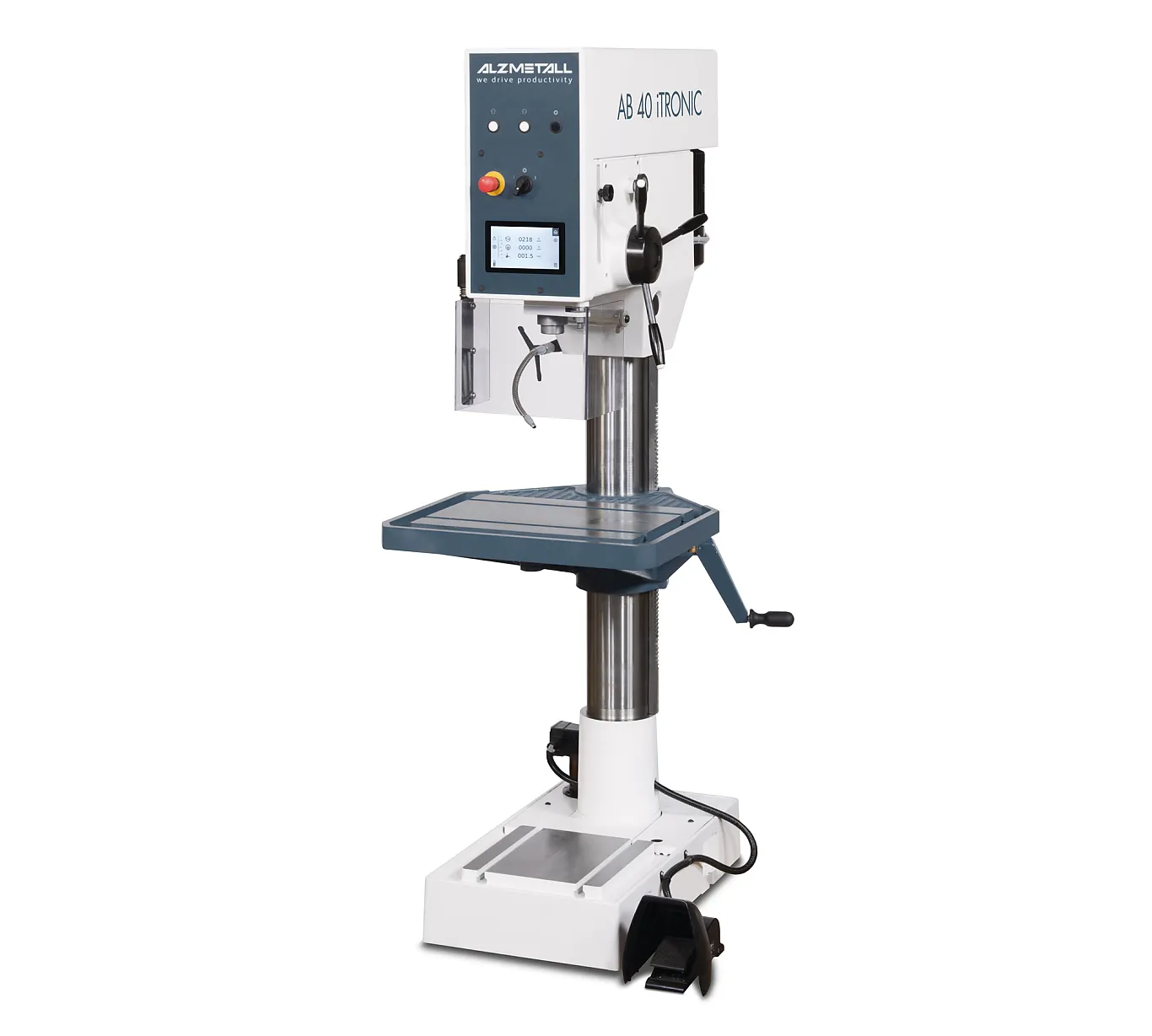

Alzmetall Säulenbohrmaschine
AB 40 iTRONIC

Name: AB 40 iTRONIC
Brand: Alzmetall
Availability: PreOrder

Katalog Alzmetall Bohrmaschinen – Classic Baureihen Katalog Alzmetall Bohrmaschinen – iTRONIC Baureihen

Die AB 40 iTronic bietet mit der automatischen Drehzahleinstellung für den Bediener einen besonderen Komfort. Typische Einsatzbereiche AB 40 iTronic sind Industriebetriebe, Reparaturwerkstätte und Metallbau. Durch die grosse Drehzahlbandbreite können sehr viele verschiedene Grössen und Werkstoffe mühelos bearbeitet werden. Der automatische Spindelvorschub wird über einen elektromagnetischen Knopf im Drehkreuz aktiviert. Dies führt zu ergonomischem Arbeiten und sorgt für präzise sowie gleichmässige Bohrungen. Die diversen Funktionen der iTronic-Steuerung ermöglichen dem Bediener eine effiziente und einfache Arbeitsweise.

Facts

Bohrleistung Stahl

40 mm

Max. Gewinde in Stahl

M30

Säulendurchmesser

145 mm

Ausladung

300 mm

Spindelhub

160 mm

Drehzahl

100–1600 min

Vorschub

0,1 – 0,2 – 0,3 – 0,4 mm/U

Fliessbohren

nein

Gewicht

470 kg

Anzeige (Touch / konventionell)

Optionen:

Machen Sie Ihre AB 40 iTRONIC durch passende Optionen noch Effizienter.

LED-Maschinenleuchte
Kühlmittelanlage
Bohrtiefen-Feineinstellung und -Festanschlag
Technologierechner im Display
Maximalbohrtiefen-Anzeige
Automatischer Spindelstopp
Werkstück- und Spindelstundenzähler

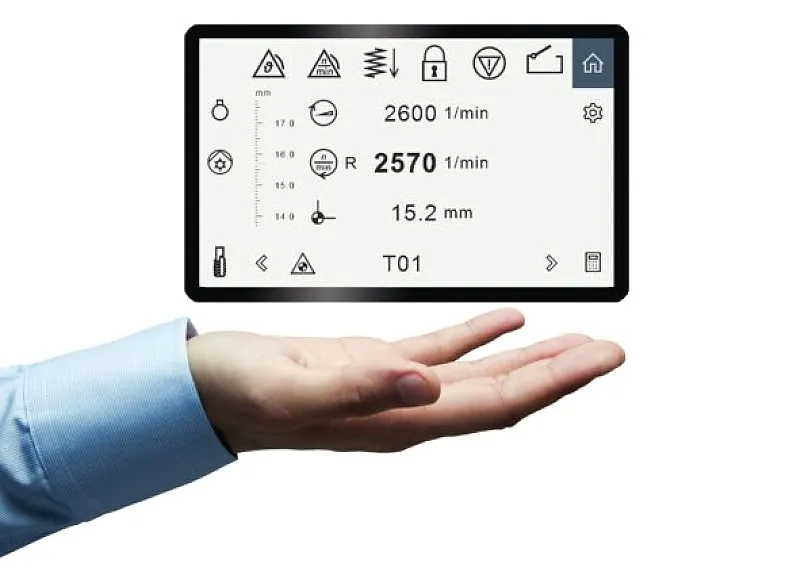

iTRONIC Bohrmaschinen mit Touch-Display

Mehrwert der iTRONIC-Bohrmaschinen durch unterstützende Standardfunktionen

Touch-fähiges 5” oder 7” Display mit kratzresistenter Glasoberfläche
Integrierte Bohrtiefenanzeige mit Touch-Nullpunktübernahme (Bohrbeginn)
Virtuelle Bohrtiefen-Skala Im Display
Optimale Lesbarkeit für den Bediener
Einfache und einheitliche Bedienerführung durch Piktogramme
Integrierter Werkzeugspeicher mit je vier Speicherplätzen
Drehzahlanzeige – Istwert

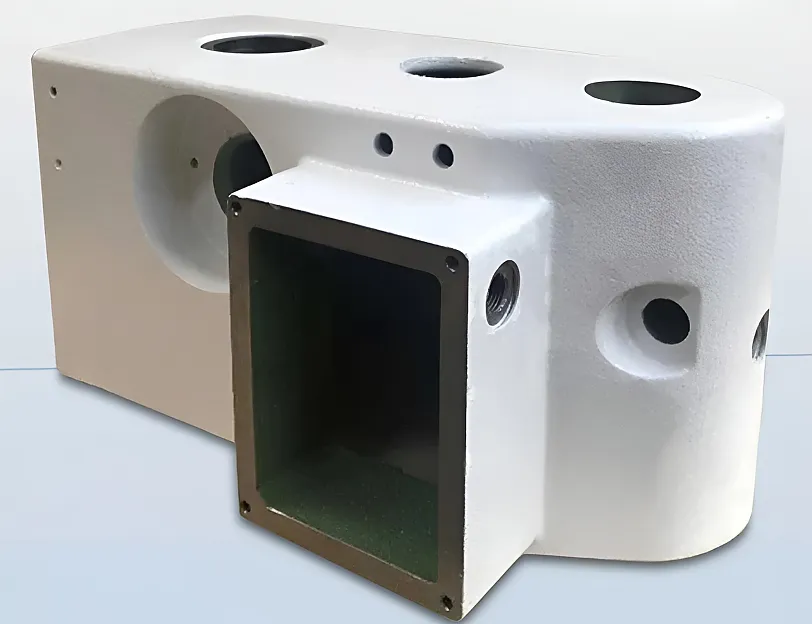

Alzmetall-Grauguss mit hoher Dämpfung

Die Bohrmaschinen von Alzmetall überzeugen durch eine massive Graugusskonstruktion, die höchste Steifigkeit und aussergewöhnliche Dämpfungseigenschaften garantiert. Ein grossdimensionierter Säulenquerschnitt mit zusätzlichen Verstärkungen sorgt für minimale Aufbäumung und maximale Präzision. Die langlebigen Kernkomponenten aus Grauguss bieten optimale Schwingungsdämpfung und sichern eine konstante Genauigkeit über viele Jahre. Ergänzt wird dies durch eine perfekt ausgelegte Spindel- und Pinolenkonstruktion mit stabiler Lagerung, optimalem Durchmesser und ausgewogenem Führungslängenverhältnis.

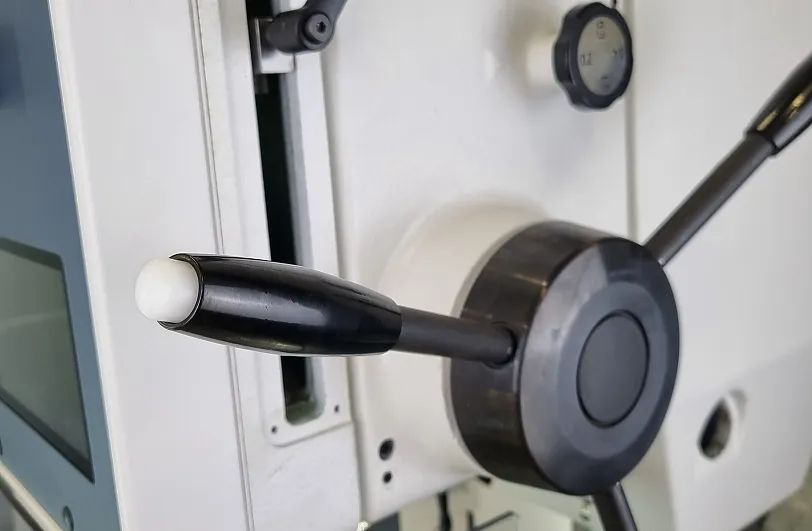

Automatischer Vorschub mit Magnetkupplung

Der gesteuerte Vorschub optimiert den Spanbildungsprozess und sorgt für einen gleichmässigen Spanabtrag beim Bohren. Der Werkzeugverschleiss kann dadurch reduziert und die Oberflächenqualität für ein präzises Loch verbessert werden. Zudem erlaubt er dem Bediener, sich auf die Überwachung des Bohrprozesses zu konzentrieren, was zu Zeitersparnis und höherer Sicherheit führt.

Der automatische Vorschub wird ergonomisch über einen Knopf auf dem Drehkreuz zugeschaltet und verfügt über vier Vorschubübersetzungen. Die Zuschaltung des Vorschubs erfolgt anhand einer Magnetkupplung, welche durch erneute Betätigung des Knopfs oder nach Erreichen der Tiefenbegrenzung wieder gelöst wird.

Automatischer Vorschub mit Magnetkupplung

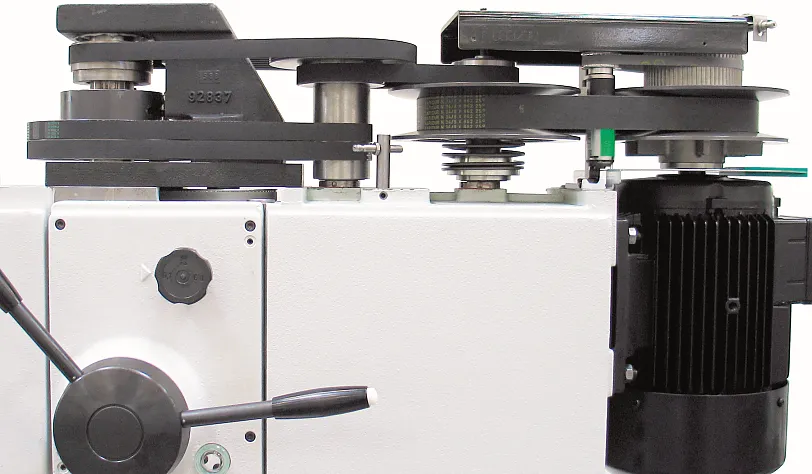

Leistungsstarke Antriebskonzepte

Bewährtes und sehr langlebiges Antriebskonzept mit Kegelscheibensätzen und Riementrieb, auch kombiniert mit 2-Stufenkupplung oder Zahnradgetriebe. Die stufenlose Übersetzung mittels eines Riemens sorgt für hohes Drehmoment speziell im niedrigen Drehzahlbereich. Dies ist wichtig bei Bearbeitungen in schweren Materialien. Zudem wirkt dieses Antriebskonzept Stosshemmend und sorgt für eine geräuscharme Umgebung.

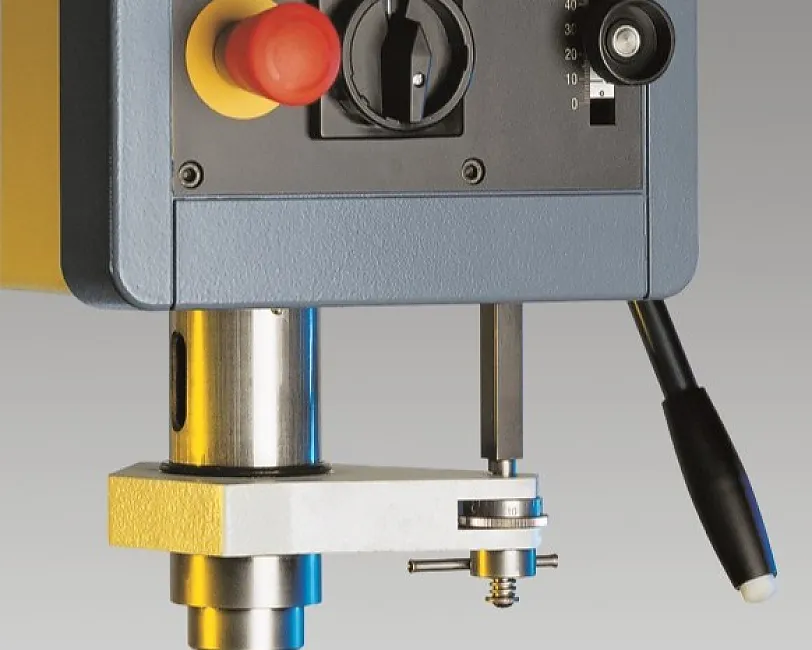

Bohrtiefen Feineinstellung und -Festanschlag (Optional)

Über die Bohrtiefen Feineinstellung können Bohrtiefen exakt eingestellt oder nachjustiert werden. Vor allem bei Sacklochbohrungen und bei Senkarbeiten in kleineren Serien kann ein präzises und passgenaues Arbeiten ermöglicht werden. Die Skala verfügt dabei über Markierungen für 0.1mm Einstallschritte.
