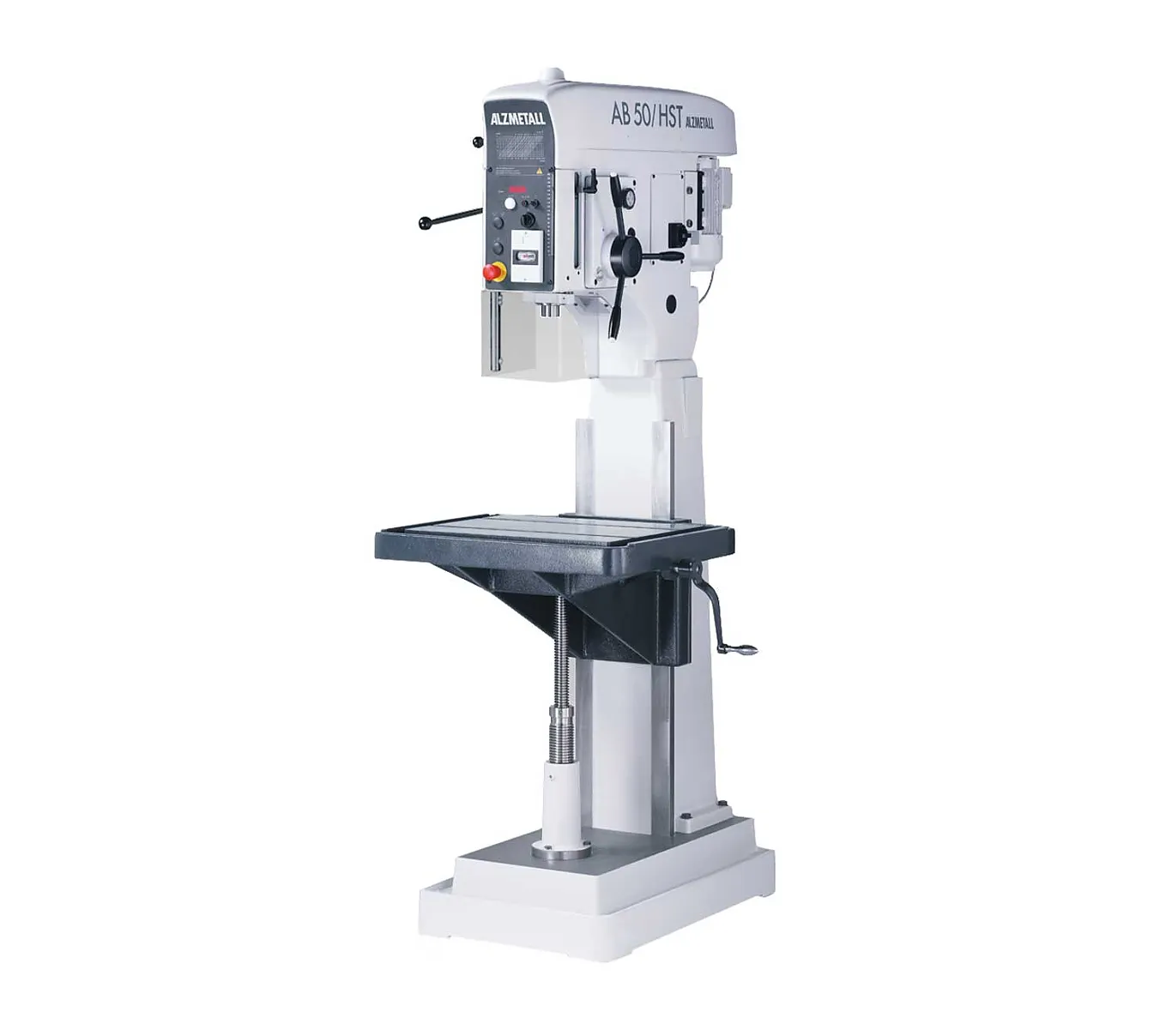

Alzmetall Halbständerbohrmaschine
AB 50/HST

Name: AB 50/HST
Brand: Alzmetall
Availability: PreOrder

Katalog Alzmetall Bohrmaschinen – Classic Baureihen Katalog Alzmetall Bohrmaschinen – iTRONIC Baureihen

Die AB 50 in HST-Ausführung ist die grösste und leistungsstärkste Maschine der AB-Baureihe und bewährt sich seit Jahrzehnten im schweren Arbeitsumfeld. Die Spindeldrehzahlbereiche decken ein breites Anwendungsspektrum ab.

Der Maschinentisch ist bei der Halbständerbauweise über zwei Führungen vertikal geführt und zusätzlich durch einen Zylinder verstärkt, sodass auch schwere Werkstücke sicher bearbeitet werden können. Da der Tisch in der Horizontalachse nicht schwenkbar ist, bleibt der Nullpunkt der Z-Achse bei der Höhenverstellung immer an der gleichen Ausgangsposition. Eine iTronic-Version dieser Maschine ist nicht verfügbar. Typische Einsatzbereiche sind Industriebetriebe, Reparaturwerkstätten und Metallbau mit hohen Anforderungen an Stabilität und Leistung.

Facts

Bohrleistung Stahl

50 mm

Max. Gewinde in Stahl

M42

Säulendurchmesser

290 mm

Ausladung

330 mm

Spindelhub

200 mm

Drehzahl

60–1530 min / 50–1280 min

Vorschub

0,15 – 0,2 – 0,3 – 0,36 mm/U

Fliessbohren

nein

Gewicht

850 kg

Anzeige (Touch / konventionell)

nein

Optionen:

Machen Sie Ihre AB 50/HST durch passende Optionen noch Effizienter.

Gewindeschneideinrichtung
LED-Maschinenleuchte
Kühlmittelanlage
Bohrtiefen-Feineinstellung und -Festanschlag

Gewindeschneidfunktion (Optional)

Die Maschine kann mit der Zusatzoption zum Gewindeschneiden ausgerüstet werden. Nach erreichen der eingestellten Anschlagtiefe wechselt die Steuerung automatisch die Drehrichtung und ein Gewinde ist in Sekundenschnelle und in höchster Präzision erstellt.

Massive Halbständerbauweise

Die Bohrmaschinen von Alzmetall überzeugen durch eine massive Graugusskonstruktion, die höchste Steifigkeit und aussergewöhnliche Dämpfungseigenschaften garantiert. Die langlebigen Kernkomponenten aus Grauguss bieten optimale Schwingungsdämpfung und sichern eine konstante Genauigkeit über viele Jahre.

Die zusätzliche Halbständerbauweise erlaubt hohe Tischbelastungen und ergibt eine präzis geführte Verfahrung des Maschinentisches ohne seitliche Versätze.

Automatischer Vorschub mit Magnetkupplung

Der gesteuerte Vorschub optimiert den Spanbildungsprozess und sorgt für einen gleichmässigen Spanabtrag beim Bohren. Der Werkzeugverschleiss kann dadurch reduziert und die Oberflächenqualität für ein präzises Loch verbessert werden. Zudem erlaubt er dem Bediener, sich auf die Überwachung des Bohrprozesses zu konzentrieren, was zu Zeitersparnis und höherer Sicherheit führt.

Der automatische Vorschub wird ergonomisch über einen Knopf auf dem Drehkreuz zugeschaltet und verfügt über vier Vorschubübersetzungen. Die Zuschaltung des Vorschubs erfolgt anhand einer Magnetkupplung, welche durch erneute Betätigung des Knopfs oder nach Erreichen der Tiefenbegrenzung wieder gelöst wird.

Automatischer Vorschub mit Magnetkupplung

Leistungsstarke Antriebskonzepte

Bewährtes und sehr langlebiges Antriebskonzept mit Kegelscheibensätzen und Riementrieb, auch kombiniert mit 2-Stufenkupplung oder Zahnradgetriebe. Die stufenlose Übersetzung mittels eines Riemens sorgt für hohes Drehmoment speziell im niedrigen Drehzahlbereich. Dies ist wichtig bei Bearbeitungen in schweren Materialien. Zudem wirkt dieses Antriebskonzept Stosshemmend und sorgt für eine geräuscharme Umgebung.
