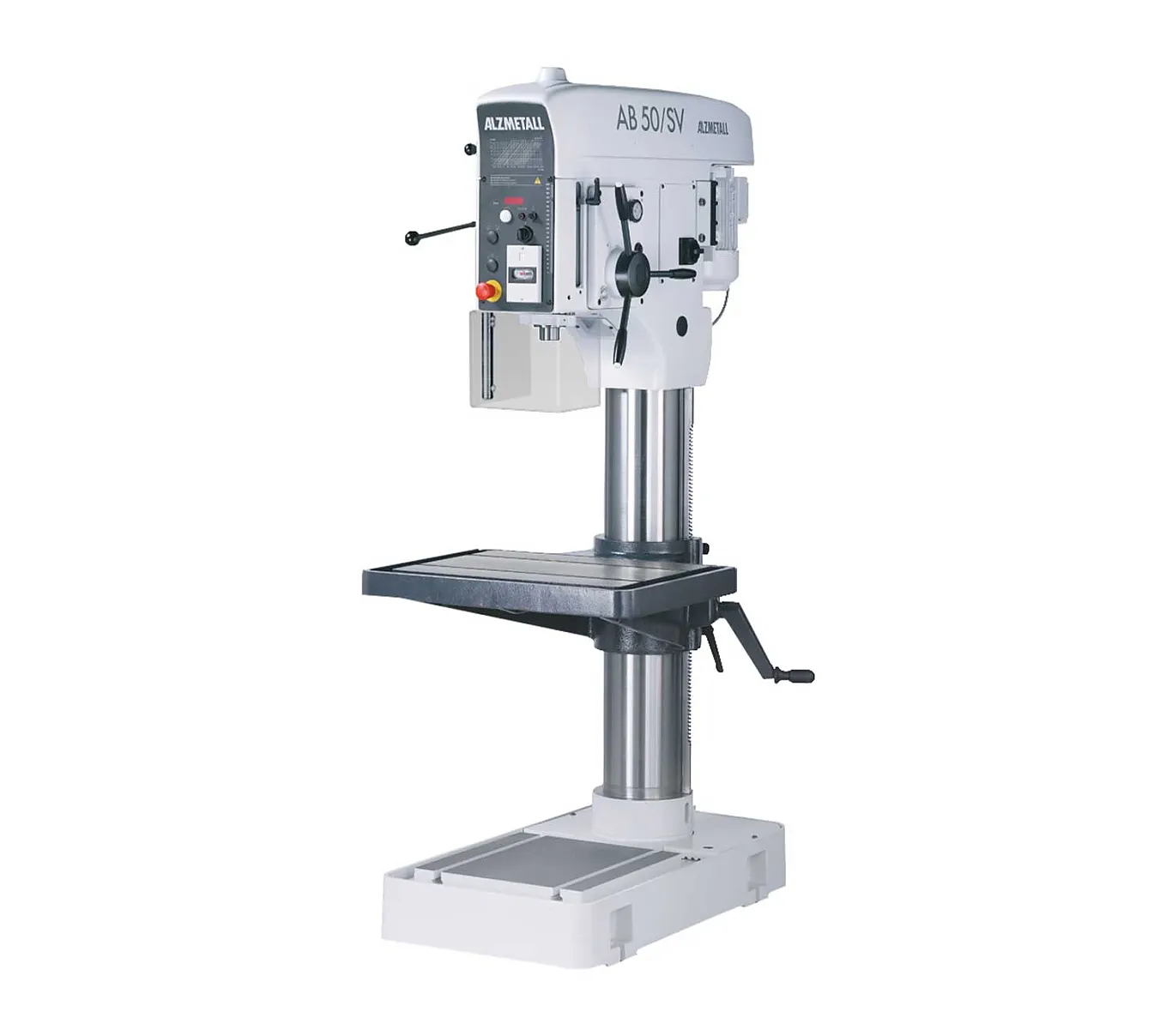

Alzmetall Getriebebohrmaschine
AB 50/SV

Name: AB 50/SV
Brand: Alzmetall
Availability: PreOrder

Katalog Alzmetall Bohrmaschinen – Classic Baureihen Katalog Alzmetall Bohrmaschinen – iTRONIC Baureihen

Die AB 50 ist die grösste und leistungsstärkste Getriebebohrmaschine der AB-Baureihe und bewährt sich seit Jahrzehnten im schweren Arbeitsumfeld. Sie verfügt über ein Bohrvermögen von 50mm und ist für grosse Bohrarbeiten ausgelegt. Die Spindeldrehzahlbereiche decken ein breites Anwendungsspektrum ab. Die robuste Bauweise ermöglicht den Einsatz unter hoher Belastung und im Dauerbetrieb. Eine iTronic-Version dieser Maschine ist nicht verfügbar. Typische Einsatzbereiche sind Industriebetriebe, Reparaturwerkstätten und Metallbau mit hohen Anforderungen an Stabilität und Leistung.

Facts

Bohrleistung Stahl

50 mm

Max. Gewinde in Stahl

M42

Säulendurchmesser

200 mm

Ausladung

350 mm

Spindelhub

200 mm

Drehzahl

60–1530 min / 50–1280 min

Vorschub

0,15 – 0,2 – 0,3 – 0,36 mm/U

Fliessbohren

nein

Gewicht

605 kg

Anzeige (Touch / konventionell)

nein

Optionen zur Getriebebohrmaschine:

Machen Sie Ihre AB 50/SV durch passende Optionen noch Effizienter.

Gewindeschneideinrichtung
LED-Maschinenleuchte
Kühlmittelanlage
Bohrtiefen-Feineinstellung und -Festanschlag

Gewindeschneidfunktion zur Getriebebohrmaschine (Optional)

Die Bohrmaschine kann mit der Zusatzoption zum Gewindeschneiden ausgerüstet werden. Nach erreichen der eingestellten Anschlagtiefe wechselt die Steuerung automatisch die Drehrichtung und ein Gewinde ist in Sekundenschnelle und in höchster Präzision erstellt.

Gewindeschneidfunktion der Getriebebohrmaschine von Alzmetall

Gusskonstruktion der Getriebebohrmaschine von Alzmetall

Alzmetall-Grauguss mit hoher Dämpfung

Die Getriebebohrmaschinen von Alzmetall überzeugen durch eine massive Graugusskonstruktion, die höchste Steifigkeit und aussergewöhnliche Dämpfungseigenschaften garantiert. Ein grossdimensionierter Säulenquerschnitt mit zusätzlichen Verstärkungen sorgt für minimale Aufbäumung und maximale Präzision. Die langlebigen Kernkomponenten aus Grauguss bieten optimale Schwingungsdämpfung und sichern eine konstante Genauigkeit über viele Jahre. Ergänzt wird dies durch eine perfekt ausgelegte Spindel- und Pinolenkonstruktion mit stabiler Lagerung, optimalem Durchmesser und ausgewogenem Führungslängenverhältnis.

Automatischer Vorschub mit Magnetkupplung

Der gesteuerte Vorschub optimiert den Spanbildungsprozess und sorgt für einen gleichmässigen Spanabtrag beim Bohren. Der Werkzeugverschleiss kann dadurch reduziert und die Oberflächenqualität für ein präzises Loch verbessert werden. Zudem erlaubt er dem Bediener der Getriebebohrmaschine, sich auf die Überwachung des Bohrprozesses zu konzentrieren, was zu Zeitersparnis und höherer Sicherheit führt.

Der automatische Vorschub wird ergonomisch über einen Knopf auf dem Drehkreuz zugeschaltet und verfügt über vier Vorschubübersetzungen. Die Zuschaltung des Vorschubs erfolgt anhand einer Magnetkupplung, welche durch erneute Betätigung des Knopfs oder nach Erreichen der Tiefenbegrenzung wieder gelöst wird.

Automatischer Vorschub mit Magnetkupplung der Getriebebohrmaschine von Alzmetall

Leistungsstarke Antriebskonzepte

Bewährtes und sehr langlebiges Antriebskonzept mit Kegelscheibensätzen und Riementrieb, kombiniert mit einem Zahnradgetriebe. Die stufenlose Übersetzung mittels eines Riemens sorgt für hohes Drehmoment speziell im niedrigen Drehzahlbereich. Das zusätzliche Schaltgetriebe ermöglicht breite Drezahlbänder. Das Konzept dieser Getriebebohrmaschine bringt Flexibilität für den Einsatz in verschiedenen Materialien und wirkt Stosshemmend bei schweren Einsätzen.

Bohrtiefen Feineinstellung und -Festanschlag (Optional)

Über die Bohrtiefen Feineinstellung können Bohrtiefen an der Getriebebohrmaschine exakt eingestellt oder nachjustiert werden. Vor allem bei Sacklochbohrungen und bei Senkarbeiten in kleineren Serien kann ein präzises und passgenaues Arbeiten ermöglicht werden. Die Skala verfügt dabei über Markierungen für 0.1mm Einstallschritte.
