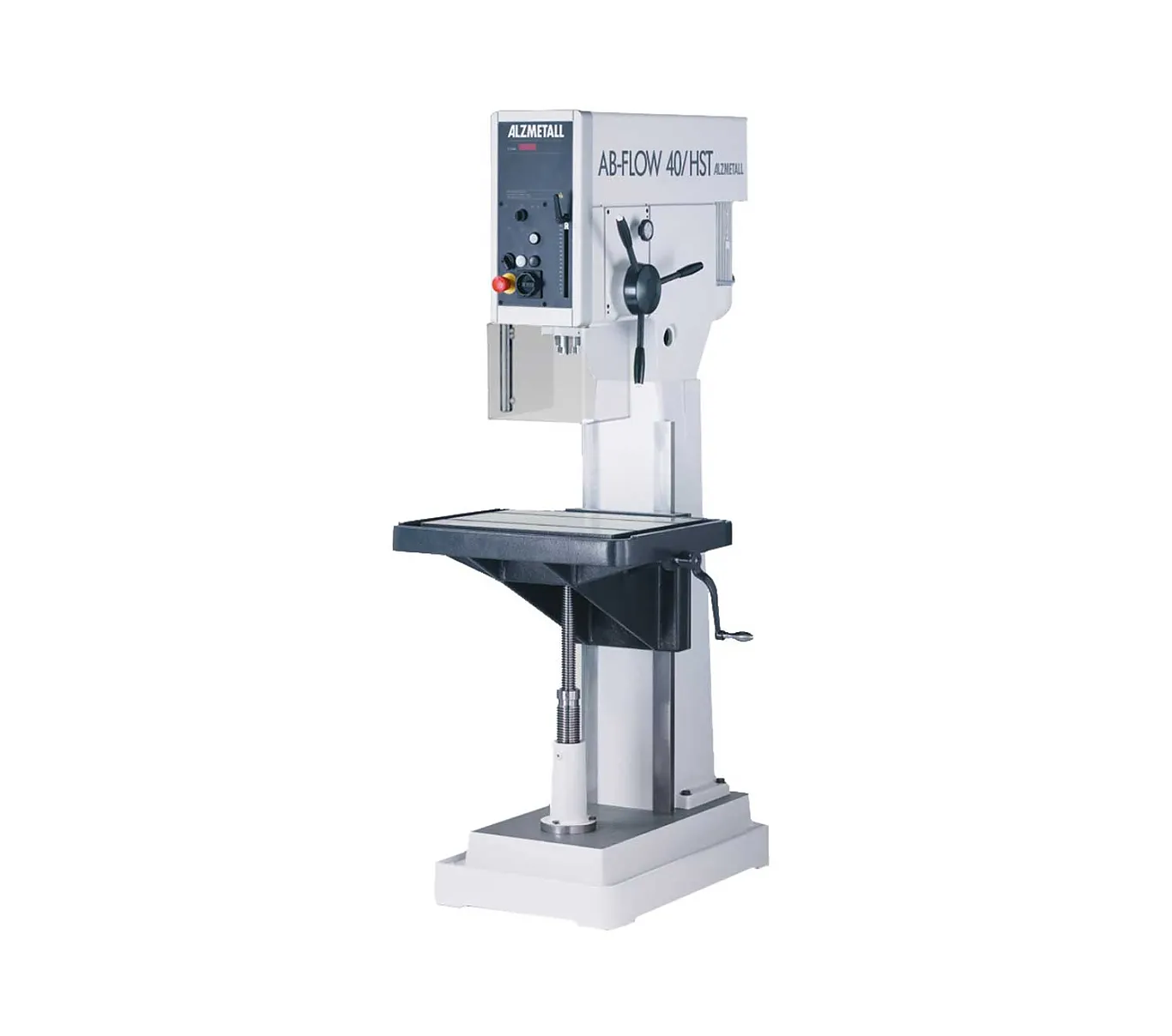

Alzmetall Fliessbohrmaschine
AB-FLOW 40/HST

Name: AB-FLOW 40/HST
Brand: Alzmetall
Availability: PreOrder

Katalog Alzmetall Bohrmaschinen – Classic Baureihen Katalog Alzmetall Bohrmaschinen – iTRONIC Baureihen

Die AB-Flow 40 iTronic ist für das Fliessbohr-Verfahren ausgelegt, ein spanloses Bohrverfahren, bei dem durch Reibung das Material verdrängt wird und so eine verstärkte Buchse für belastbare Gewinde in dünnwandigen Werkstoffen entsteht. Die AB-Flow 40 iTronic-HST bietet mit der automatischen Drehzahleinstellung für den Bediener einen besonderen Komfort. Durch die grosse Drehzahlbandbreite kann nahezu jedes Material in jeder Grösse mit den optimalen Bohrparametern bearbeitet werden. Der Maschinentisch ist vertikal auf zwei Führungen gelagert und durch einen Zylinder verstärkt. Da der Tisch in der Horizontalachse nicht schwenkbar ist, bleibt der Nullpunkt der Z-Achse bei der Höhenverstellung immer an der gleichen Ausgangsposition. Die diversen Funktionen der iTronic-Steuerung ermöglichen dem Bediener eine effiziente und einfache Arbeitsweise. Der Spindelvorschub wird über einen elektromagnetischen Knopf im Drehkreuz aktiviert und sorgt für präzise sowie gleichmässige Bohrungen. Typische Einsatzbereiche sind Maschinenbau, Präzisionsfertigung sowie die Bearbeitung von Aluminiumprofilen und dünnwandigen Materialien.

Facts

Bohrleistung Stahl

40 mm

Max. Gewinde in Stahl

M30

Säulendurchmesser

290 × 325 mm

Ausladung

330 mm

Spindelhub

160 mm

Drehzahl

140 – 4000 min

Vorschub

0,1 – 0,2 – 0,3 – 0,4 mm/U

Fliessbohren

Gewicht

760 kg

Anzeige (Touch / konventionell)

nein

Optionen:

Machen Sie Ihre AB FLOW 40 iTRONIC-HST durch passende Optionen noch Effizienter.

Gewindeschneideinrichtung
LED-Maschinenleuchte
Kühlmittelanlage
Bohrtiefen-Feineinstellung und -Festanschlag

Gewindeschneidfunktion (Optional)

Die Maschine kann mit der Zusatzoption zum Gewindeschneiden ausgerüstet werden. Nach erreichen der eingestellten Anschlagtiefe wechselt die Steuerung automatisch die Drehrichtung und ein Gewinde ist in Sekundenschnelle und in höchster Präzision erstellt.

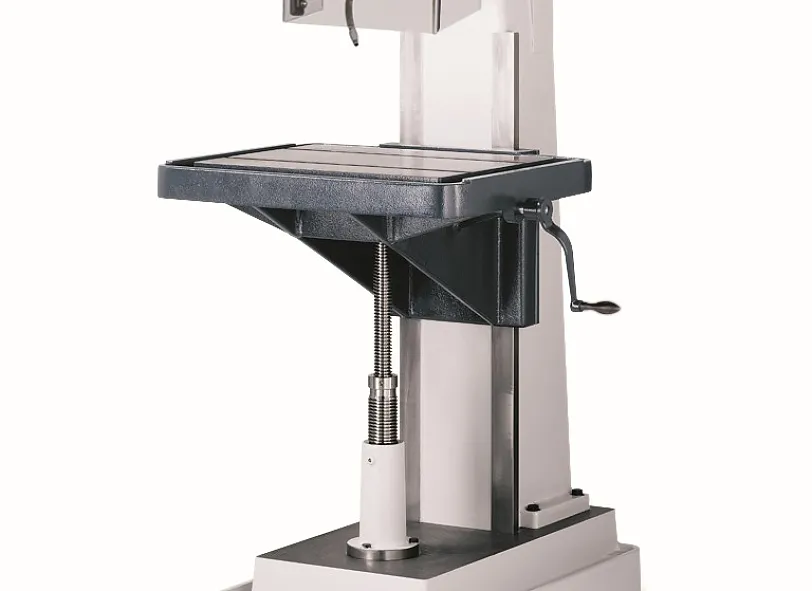

Massive Halbständerbauweise

Die Bohrmaschinen von Alzmetall überzeugen durch eine massive Graugusskonstruktion, die höchste Steifigkeit und aussergewöhnliche Dämpfungseigenschaften garantiert. Die langlebigen Kernkomponenten aus Grauguss bieten optimale Schwingungsdämpfung und sichern eine konstante Genauigkeit über viele Jahre.

Die zusätzliche Halbständerbauweise erlaubt hohe Tischbelastungen und ergibt eine präzis geführte Verfahrung des Maschinentisches ohne seitliche Versätze.

Leistungsstarke Fliessbohrmaschine

Für das Fliessbohren ist eine hohe Drehzahl bei einem dennoch hohen Drehmoment entscheidend, um die notwendige Reibungswärme zu erzeugen, die das Material verformt. Speziell für diesen Prozess wurde das Antriebskonzept und der Maschinenaufbau der Alzmetall-Fliessbohrmaschinen ausgelegt.

Dabei wird auf das bereits bewährte und sehr langlebige Antriebskonzept mit Kegelscheibensätzen und Riementrieb, auch kombiniert mit 2-Stufenkupplung oder Zahnradgetriebe eingesetzt. Zudem wirkt dieses Antriebskonzept Stosshemmend und sorgt für eine geräuscharme Umgebung.

Automatischer Vorschub mit Magnetkupplung

Der gesteuerte Vorschub optimiert den Spanbildungsprozess und sorgt für einen gleichmässigen Spanabtrag beim Bohren. Der Werkzeugverschleiss kann dadurch reduziert und die Oberflächenqualität für ein präzises Loch verbessert werden. Zudem erlaubt er dem Bediener, sich auf die Überwachung des Bohrprozesses zu konzentrieren, was zu Zeitersparnis und höherer Sicherheit führt.

Der automatische Vorschub wird ergonomisch über einen Knopf auf dem Drehkreuz zugeschaltet und verfügt über vier Vorschubübersetzungen. Die Zuschaltung des Vorschubs erfolgt anhand einer Magnetkupplung, welche durch erneute Betätigung des Knopfs oder nach Erreichen der Tiefenbegrenzung wieder gelöst wird.
