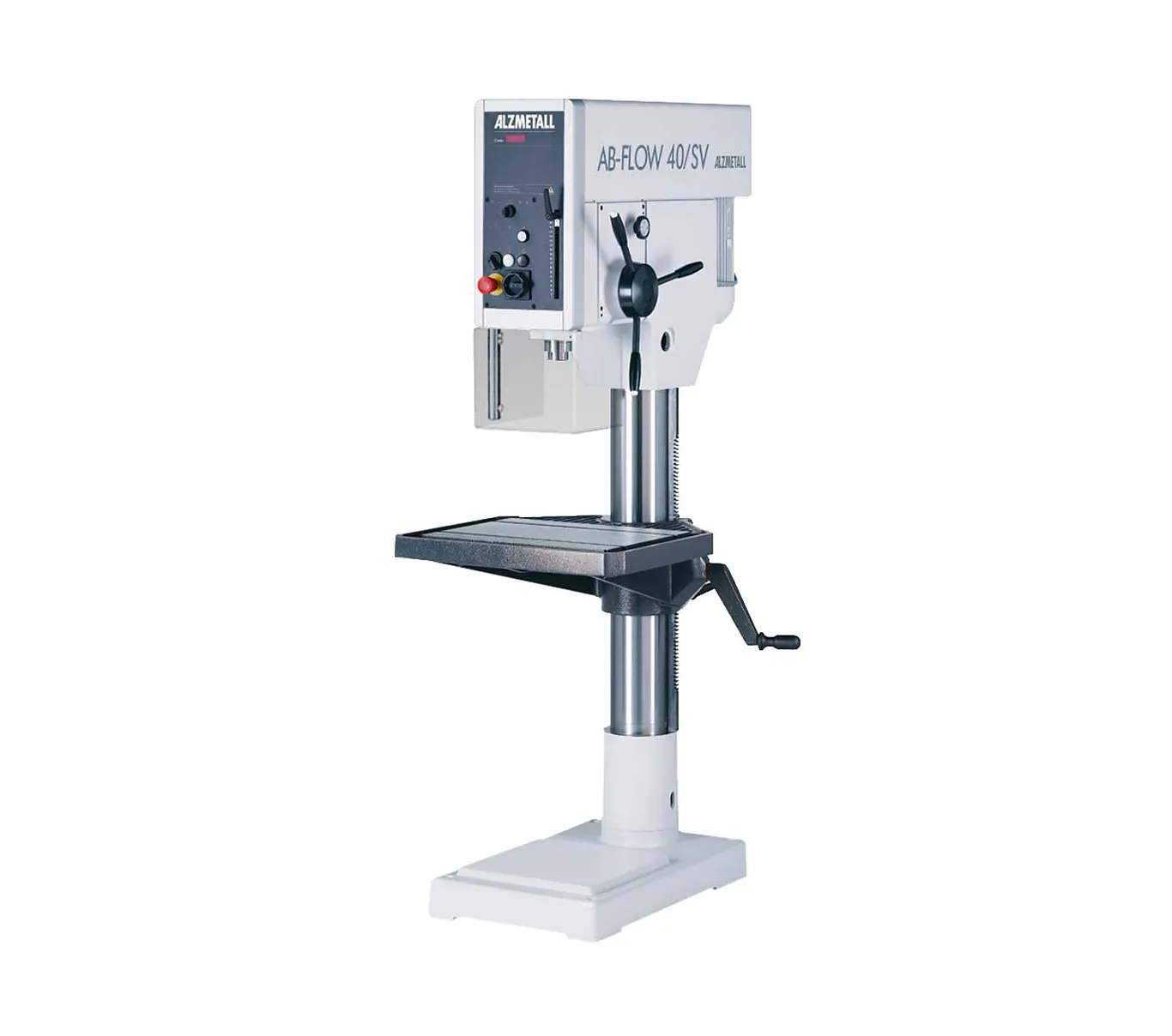

Alzmetall Fliessbohrmaschine
AB-FLOW 40/SV

Name: AB-FLOW 40/SV
Brand: Alzmetall
Availability: PreOrder

Katalog Alzmetall Bohrmaschinen – Classic Baureihen Katalog Alzmetall Bohrmaschinen – iTRONIC Baureihen

Die AB-Flow 40/SV ist für das Fliessbohr-Verfahren ausgelegt, ein spanloses Bohrverfahren, bei dem durch Reibung das Material verdrängt wird und so eine verstärkte Buchse für belastbare Gewinde in dünnwandigen Werkstoffen entsteht. Typische Einsatzbereiche sind Maschinenbau, Präzisionsfertigung sowie die Bearbeitung von Aluminiumprofilen und dünnwandigen Materialien. Die Maschine verfügt über einen breiten Spindeldrehzahlbereich von 140–4000 min⁻¹ sowie einem hohen Drehmoment. Der Spindelvorschub wird über einen elektromagnetischen Knopf im Drehkreuz aktiviert und sorgt für präzise sowie gleichmässige Bohrungen. Die robuste Bauweise ist für den Dauerbetrieb ausgelegt.

Facts

Bohrleistung Stahl

40 mm

Max. Gewinde in Stahl

M30

Säulendurchmesser

145 mm

Ausladung

300 mm

Spindelhub

160 mm

Drehzahl

140 – 4000 min

Vorschub

0,1 – 0,2 – 0,3 – 0,4 mm/U

Fliessbohren

Gewicht

470 kg

Anzeige (Touch / konventionell)

nein

Optionen:

Machen Sie Ihre AB FLOW 40/SV durch passende Optionen noch Effizienter.

Gewindeschneideinrichtung
LED-Maschinenleuchte
Kühlmittelanlage
Bohrtiefen-Feineinstellung und -Festanschlag

Gewindeschneidfunktion (Optional)

Die Maschine kann mit der Zusatzoption zum Gewindeschneiden ausgerüstet werden. Nach erreichen der eingestellten Anschlagtiefe wechselt die Steuerung automatisch die Drehrichtung und ein Gewinde ist in Sekundenschnelle und in höchster Präzision erstellt.

Alzmetall-Grauguss mit hoher Dämpfung

Die Bohrmaschinen von Alzmetall überzeugen durch eine massive Graugusskonstruktion, die höchste Steifigkeit und aussergewöhnliche Dämpfungseigenschaften garantiert. Ein grossdimensionierter Säulenquerschnitt mit zusätzlichen Verstärkungen sorgt für minimale Aufbäumung und maximale Präzision. Die langlebigen Kernkomponenten aus Grauguss bieten optimale Schwingungsdämpfung und sichern eine konstante Genauigkeit über viele Jahre. Ergänzt wird dies durch eine perfekt ausgelegte Spindel- und Pinolenkonstruktion mit stabiler Lagerung, optimalem Durchmesser und ausgewogenem Führungslängenverhältnis.

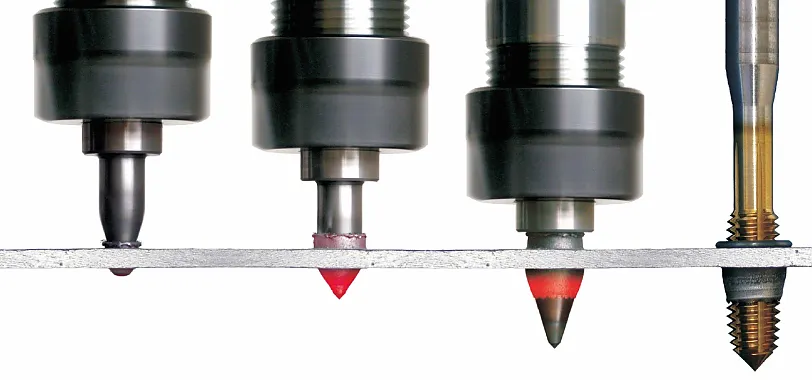

Leistungsstarke Fliessbohrmaschine

Für das Fliessbohren ist eine hohe Drehzahl bei einem dennoch hohen Drehmoment entscheidend, um die notwendige Reibungswärme zu erzeugen, die das Material verformt. Speziell für diesen Prozess wurde das Antriebskonzept und der Maschinenaufbau der Alzmetall-Fliessbohrmaschinen ausgelegt.

Dabei wird auf das bereits bewährte und sehr langlebige Antriebskonzept mit Kegelscheibensätzen und Riementrieb, auch kombiniert mit 2-Stufenkupplung oder Zahnradgetriebe eingesetzt. Zudem wirkt dieses Antriebskonzept Stosshemmend und sorgt für eine geräuscharme Umgebung.

Automatischer Vorschub mit Magnetkupplung

Der gesteuerte Vorschub optimiert den Spanbildungsprozess und sorgt für einen gleichmässigen Spanabtrag beim Bohren. Der Werkzeugverschleiss kann dadurch reduziert und die Oberflächenqualität für ein präzises Loch verbessert werden. Zudem erlaubt er dem Bediener, sich auf die Überwachung des Bohrprozesses zu konzentrieren, was zu Zeitersparnis und höherer Sicherheit führt.

Der automatische Vorschub wird ergonomisch über einen Knopf auf dem Drehkreuz zugeschaltet und verfügt über vier Vorschubübersetzungen. Die Zuschaltung des Vorschubs erfolgt anhand einer Magnetkupplung, welche durch erneute Betätigung des Knopfs oder nach Erreichen der Tiefenbegrenzung wieder gelöst wird.
