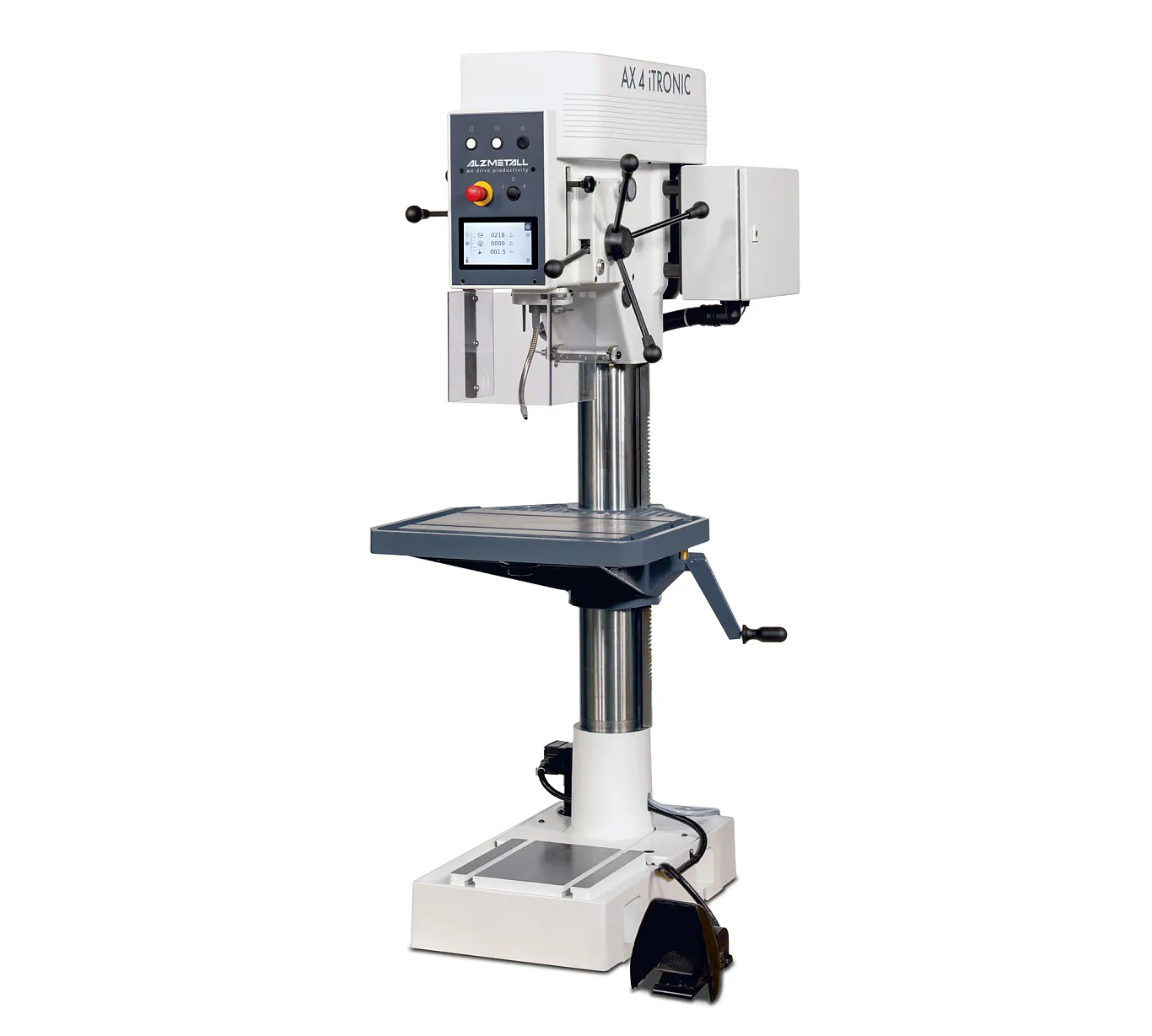

Alzmetall Säulenbohrmaschine
AX 4 iTRONIC

Name: AX 4 iTRONIC
Brand: Alzmetall
Availability: PreOrder

Katalog Alzmetall Bohrmaschinen – Classic Baureihen Katalog Alzmetall Bohrmaschinen – iTRONIC Baureihen

Die AX 4 iTRONIC verfügt über ein Bohrvermögen von bis zu 55mm und ist für grosse Bohrungen ausgelegt. Typische Einsatzbereiche sind Industriebetriebe, Reparaturwerkstätte und Metallbau. Sie zeichnet sich durch eine robuste Bauweise aus und ist mit einem Industrie-Display ausgestattet. Die diversen Funktionen der iTronic-Steuerung ermöglichen dem Bediener eine effiziente und einfache Arbeitsweise. Die Maschine verfügt über einen automatischen Spindelvorschub, der über einen mechanischen Handhebel zugeschaltet wird.

Facts

Bohrleistung Stahl

55 mm

Max. Gewinde in Stahl

M30

Säulendurchmesser

145 mm

Ausladung

300 mm

Spindelhub

140 mm

Drehzahl

70 – 1200 min

Vorschub

0,1 + 0,3 mm/U

Fliessbohren

nein

Gewicht

380 kg

Anzeige (Touch / konventionell)

Optionen:

Machen Sie Ihre AX 4 iTRONIC durch passende Optionen noch Effizienter.

LED-Maschinenleuchte
Kühlmittelanlage
Bohrtiefen-Feineinstellung und -Festanschlag
Technologierechner im Display
Maximalbohrtiefen-Anzeige
Automatischer Spindelstopp
Werkstück- und Spindelstundenzähler

iTRONIC Bohrmaschinen mit Touch-Display

Mehrwert der iTRONIC-Bohrmaschinen durch unterstützende Standardfunktionen

Touch-fähiges 5” oder 7” Display mit kratzresistenter Glasoberfläche
Integrierte Bohrtiefenanzeige mit Touch-Nullpunktübernahme (Bohrbeginn)
Virtuelle Bohrtiefen-Skala Im Display
Optimale Lesbarkeit für den Bediener
Einfache und einheitliche Bedienerführung durch Piktogramme
Integrierter Werkzeugspeicher mit je vier Speicherplätzen
Drehzahlanzeige – Istwert

Alzmetall-Grauguss mit hoher Dämpfung

Die Bohrmaschinen von Alzmetall überzeugen durch eine massive Graugusskonstruktion, die höchste Steifigkeit und aussergewöhnliche Dämpfungseigenschaften garantiert. Ein grossdimensionierter Säulenquerschnitt mit zusätzlichen Verstärkungen sorgt für minimale Aufbäumung und maximale Präzision. Die langlebigen Kernkomponenten aus Grauguss bieten optimale Schwingungsdämpfung und sichern eine konstante Genauigkeit über viele Jahre. Ergänzt wird dies durch eine perfekt ausgelegte Spindel- und Pinolenkonstruktion mit stabiler Lagerung, optimalem Durchmesser und ausgewogenem Führungslängenverhältnis.

Halbautomatischer Vorschub

Der gesteuerte Vorschub optimiert den Spanbildungsprozess und sorgt für einen gleichmässigen Spanabtrag beim Bohren. Der Werkzeugverschleiss kann dadurch reduziert und die Oberflächenqualität für ein präzises Loch verbessert werden. Zudem erlaubt er dem Bediener, sich auf die Überwachung des Bohrprozesses zu konzentrieren, was zu Zeitersparnis und höherer Sicherheit führt.

Der halbautomatische Vorschub wird über einen Handhebel mechanisch zugeschaltet und verfügt über zwei Vorschubübersetzungen.

Leistungsstarke Antriebskonzepte

Bewährtes und sehr langlebiges Antriebskonzept mit Kegelscheibensätzen und Riementrieb, auch kombiniert mit 2-Stufenkupplung oder Zahnradgetriebe. Die stufenlose Übersetzung mittels eines Riemens sorgt für hohes Drehmoment speziell im niedrigen Drehzahlbereich. Dies ist wichtig bei Bearbeitungen in schweren Materialien. Zudem wirkt dieses Antriebskonzept Stosshemmend und sorgt für eine geräuscharme Umgebung.

Bohrtiefen Feineinstellung und -Festanschlag (Optional)

Über die Bohrtiefen Feineinstellung können Bohrtiefen exakt eingestellt oder nachjustiert werden. Vor allem bei Sacklochbohrungen und bei Senkarbeiten in kleineren Serien kann ein präzises und passgenaues Arbeiten ermöglicht werden. Die Skala verfügt dabei über Markierungen für 0.1mm Einstallschritte.
