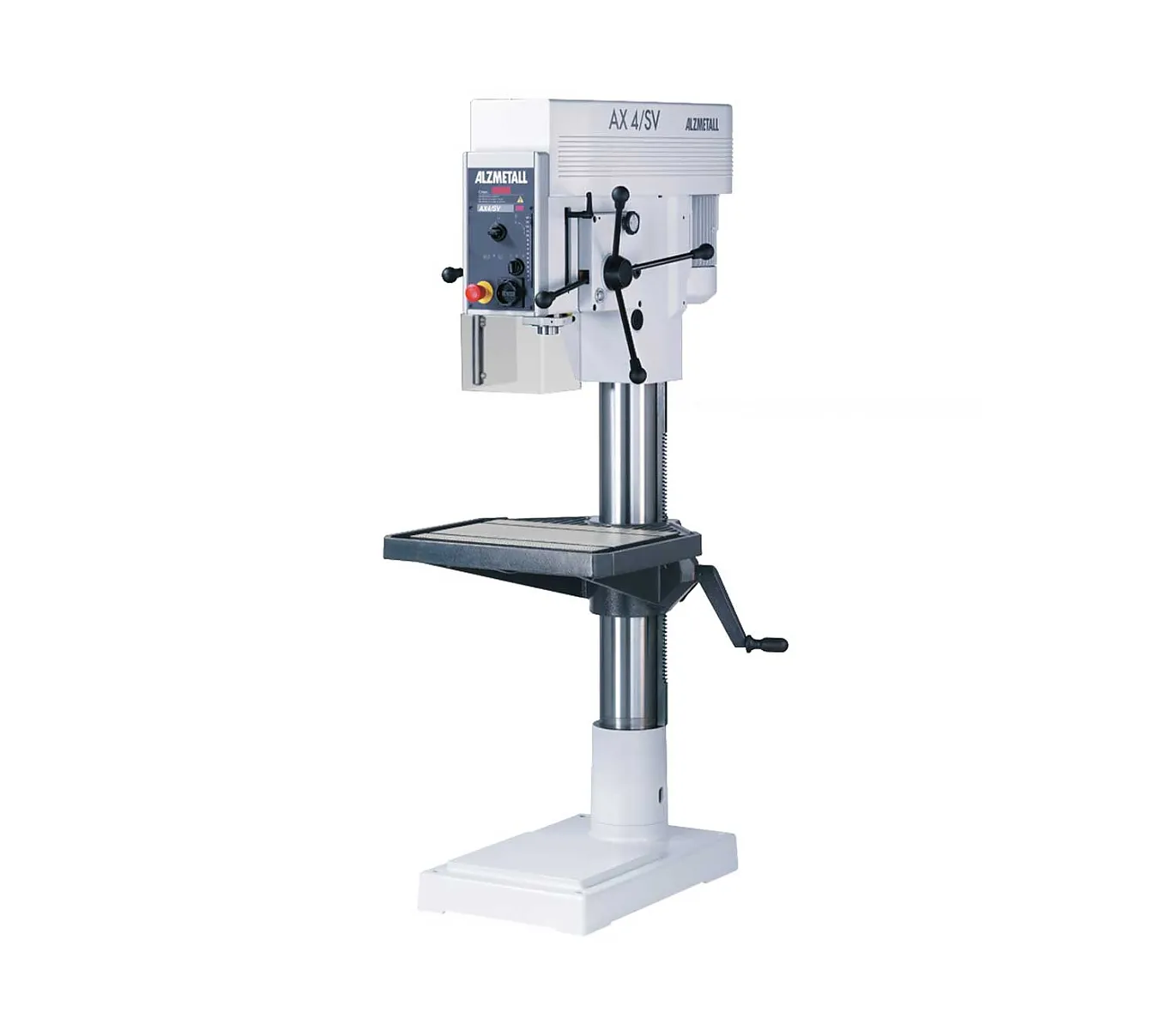

Alzmetall Säulenbohrmaschine
AX 4/SV

Name: AX 4/SV
Brand: Alzmetall
Availability: PreOrder

Katalog Alzmetall Bohrmaschinen – Classic Baureihen Katalog Alzmetall Bohrmaschinen – iTRONIC Baureihen

Die AX 4/SV verfügt über ein Bohrvermögen von bis zu 55mm und ist für grosse Bohrungen ausgelegt. Typische Einsatzbereiche sind Industriebetriebe, Reparaturwerkstätten und Metallbauer. Mit zwei wählbaren Spindeldrehzahlbereichen lässt sich die Maschine optimal an unterschiedliche Anforderungen anpassen. Wie alle Modelle der AX-Baureihe bietet auch die AX 4/SV eine breite Auswahl an optionalen Funktionen. Die AX 4/SV verfügt über einen automatischen Spindelvorschub, der über einen mechanischen Handhebel zugeschaltet wird. Die AX 4/SV gibt es nur als Vorschubvariante.

Facts

Bohrleistung Stahl

55 mm

Max. Gewinde in Stahl

M30

Säulendurchmesser

145 mm

Ausladung

293 mm

Spindelhub

120 mm

Drehzahl

80 – 1125 min / 160 – 2250 min

Vorschub

0,1 + 0,2 mm/U

Fliessbohren

nein

Gewicht

270 kg

Anzeige (Touch / konventionell)

nein

Optionen:

Machen Sie Ihre AX 4/SV durch passende Optionen noch Effizienter.

Gewindeschneideinrichtung
LED-Maschinenleuchte
Kühlmittelanlage
Bohrtiefen-Feineinstellung und -Festanschlag

Gewindeschneidfunktion (Optional)

Die Maschine kann mit der Zusatzoption zum Gewindeschneiden ausgerüstet werden. Nach erreichen der eingestellten Anschlagtiefe wechselt die Steuerung automatisch die Drehrichtung und ein Gewinde ist in Sekundenschnelle und in höchster Präzision erstellt.

Alzmetall-Grauguss mit hoher Dämpfung

Die Bohrmaschinen von Alzmetall überzeugen durch eine massive Graugusskonstruktion, die höchste Steifigkeit und aussergewöhnliche Dämpfungseigenschaften garantiert. Ein grossdimensionierter Säulenquerschnitt mit zusätzlichen Verstärkungen sorgt für minimale Aufbäumung und maximale Präzision. Die langlebigen Kernkomponenten aus Grauguss bieten optimale Schwingungsdämpfung und sichern eine konstante Genauigkeit über viele Jahre. Ergänzt wird dies durch eine perfekt ausgelegte Spindel- und Pinolenkonstruktion mit stabiler Lagerung, optimalem Durchmesser und ausgewogenem Führungslängenverhältnis.

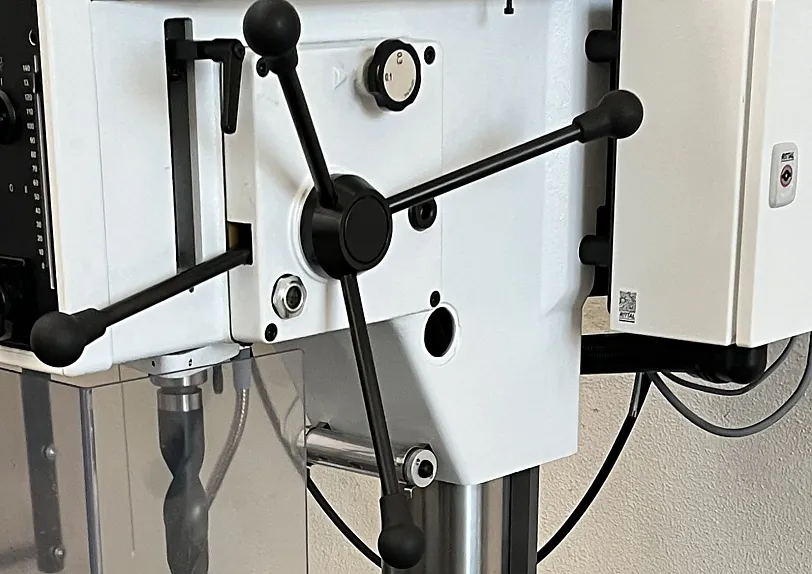

Halbautomatischer Vorschub

Der gesteuerte Vorschub optimiert den Spanbildungsprozess und sorgt für einen gleichmässigen Spanabtrag beim Bohren. Der Werkzeugverschleiss kann dadurch reduziert und die Oberflächenqualität für ein präzises Loch verbessert werden. Zudem erlaubt er dem Bediener, sich auf die Überwachung des Bohrprozesses zu konzentrieren, was zu Zeitersparnis und höherer Sicherheit führt.

Der halbautomatische Vorschub wird über einen Handhebel mechanisch zugeschaltet und verfügt über zwei Vorschubübersetzungen.

Leistungsstarke Antriebskonzepte

Bewährtes und sehr langlebiges Antriebskonzept mit Kegelscheibensätzen und Riementrieb, auch kombiniert mit 2-Stufenkupplung oder Zahnradgetriebe. Die stufenlose Übersetzung mittels eines Riemens sorgt für hohes Drehmoment speziell im niedrigen Drehzahlbereich. Dies ist wichtig bei Bearbeitungen in schweren Materialien. Zudem wirkt dieses Antriebskonzept Stosshemmend und sorgt für eine geräuscharme Umgebung.

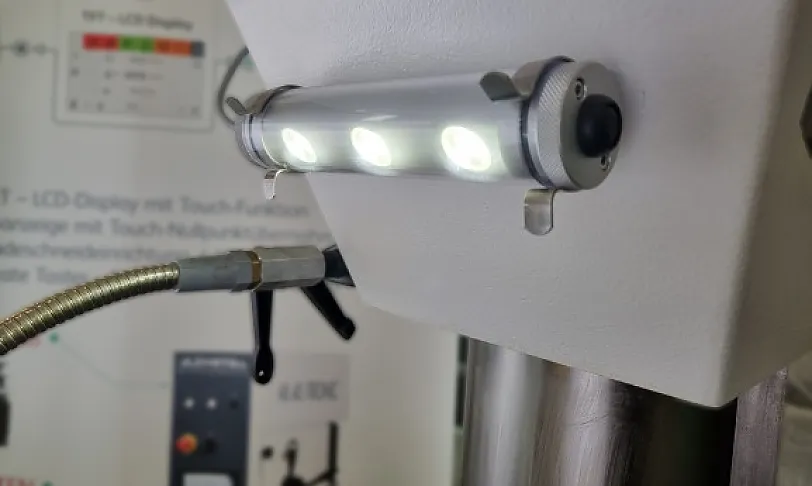

LED-Maschinenleuchte (Optional)

Die leistungsstarke Maschinenleuchte bietet eine optimale Ausleuchtung des Arbeitsbereiches wodurch der Komfort und die Sicherheit beim Arbeiten gesteigert werden kann. Der Lichtstrahl lässt sich radial einstellen und kann dadurch auf die zu tätigende Arbeit individuell ausgerichtet werden.

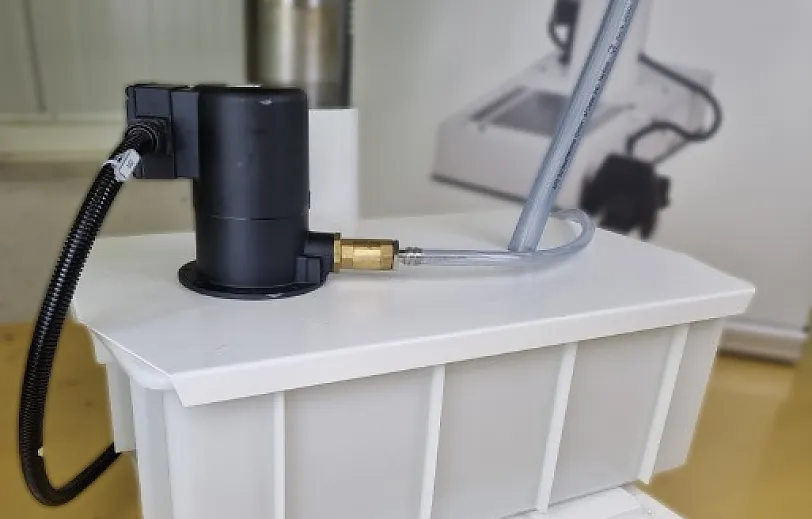

Kühlmitteleinrichtung (Optional)

Die optionale Kühlmitteleinrichtung kühlt das Werkzeug und Werkstück im Bohrprozess, um die Lebensdauer des Bohrwerkzeugs zu verlängern und den Verschleiss zu reduzieren. Eine Kühlung verbessert die Bohrqualität durch eine bessere Oberflächengüte und ermöglicht eine effizientere Bearbeitung. Zudem wird durch das Abführen von Wärme und Spänen eine stabilere und präzisere Bohrung erzielt.

Je nach Baureihe kann zwischen dem Kühlmitteltank im Maschienfuss oder einem separaten Kühlmittelbehälter gewählt werden. Ein separater Behälter bringt den Vorteil der einfachen Reinigung und Wartung mit sich.

Bohrtiefen Feineinstellung und -Festanschlag (Optional)

Über die Bohrtiefen Feineinstellung können Bohrtiefen exakt eingestellt oder nachjustiert werden. Vor allem bei Sacklochbohrungen und bei Senkarbeiten in kleineren Serien kann ein präzises und passgenaues Arbeiten ermöglicht werden. Die Skala verfügt dabei über Markierungen für 0.1mm Einstallschritte.
